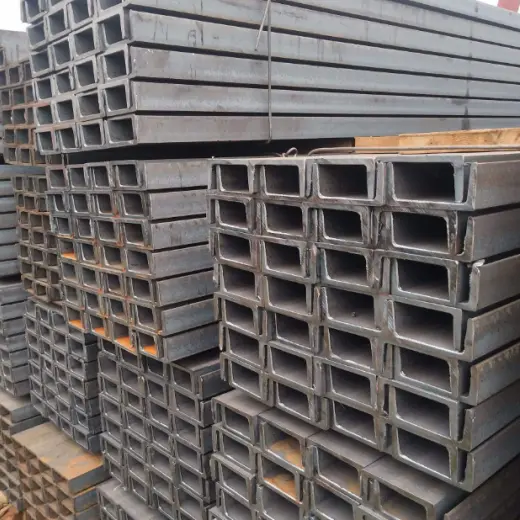

கூரையிடலுக்கான சூடான உருட்டப்பட்ட எஃகு சேனல் பர்லின்கள், கூரைகள் மற்றும் சுவர்களுக்கான கனரக, சுமை தாங்கும் கட்டமைப்பு உறுப்பினர்களாக செயல்படுகின்றன. குளிர்-வடிவமான மெல்லிய சுவர் சி- அல்லது இசட்-பர்லின்கள் போலல்லாமல், அவை சூடான-உருட்டப்பட்ட எஃகிலிருந்து நேரடியாக ஒற்றை, ஒருங்கிணைந்த அலகுகளாக உருவாக்கப்படுகின்றன. இந்த செயல்முறையானது குளிர் உருவாக்கத்துடன் தொடர்புடைய உள் அழுத்தங்களை நீக்குகிறது மற்றும் இணையம் மற்றும் விளிம்புகள் முழுவதும் ஒரே மாதிரியான தடிமனை உறுதிசெய்கிறது.
மூலப்பொருள் இணக்கம்: விர்ஜின் ஹாட் ரோல்டு ஸ்டீல் சேனல் பர்லின்கள், தேசிய தரநிலை GB/T707க்கு இணங்க கண்டிப்பாக உருட்டப்படுகின்றன; மறுசுழற்சி செய்யப்பட்ட/மீண்டும் உருட்டப்பட்ட தரமற்ற பொருட்களைப் பயன்படுத்துவது தடைசெய்யப்பட்டுள்ளது, மேலும் அதிகப்படியான எதிர்மறை சுவர்-தடிமன் விலகல் கண்டிப்பாகத் தடுக்கப்படுகிறது.
முடிக்கப்பட்ட தயாரிப்பு செயலாக்கம்: விர்ஜின் சேனல் ஸ்டீல் நிலையான நீள வெட்டு, அழுத்த நிவாரணம், துல்லியமான வலை குத்துதல் மற்றும் இறுதி முகத்தை நீக்குதல் ஆகியவற்றிற்கு உட்படுகிறது; ஹாட்-ரோல்ட் பேஸ் மெட்டீரியலின் இயந்திர பண்புகள் மாறாமல் இருக்கும், செயலாக்கம் அசெம்பிளிக்கான துல்லியமான முடிவிற்கு மட்டுமே.
பொருத்தமான பயன்பாடுகள்: எஃகு கற்றை அல்லது கான்கிரீட் ரிங் பீம் தளங்கள், அதிக சுமை கொண்ட கூரை, கூரையில் பொருத்தப்பட்ட உபகரணங்களுக்கான இடைநிறுத்தப்பட்ட தளங்கள், உருகும் ஆலைகளில் உயர் வெப்பநிலை துணை வசதிகள் மற்றும் வயதான போர்டல் கடுமையான-பிரேம் கட்டமைப்புகளை புதுப்பித்தல்.
தடைசெய்யப்பட்ட பயன்பாடுகள்: நிலையான புதிய லைட்-லோட் தொழிற்சாலை கட்டிடங்கள் (15 மீட்டருக்கும் குறைவான இடைவெளிகள்) மற்றும் தொடர்ச்சியான ஒன்றுடன் ஒன்று செங்குத்தான சாய்வு கூரைகள்; இந்த காட்சிகள் மோசமான செலவு-செயல்திறன் மற்றும் கட்டமைப்பு பொருத்தத்தை வழங்குகின்றன.
உட்புற உலர்/தூசி இல்லாத சூழல்கள்: மணல் வெட்டுதல்/துருவை அகற்றுதல் மற்றும் கலப்பு வண்ணப்பூச்சு பூச்சு.
வெளிப்புற ஈரப்பதம்/கடற்கரை/வேதியியல் சூழல்கள்: நீண்ட கால அரிப்பைப் பாதுகாப்பதற்காக சூடான-துளி கால்வனிசிங்.
எண்
எண். 10 சேனல் ஸ்டீல்: 100×48×5.3மிமீ (பொது கனரக-சுமை கூரைக்கான முதன்மை பொருள்)
எண். 12 சேனல் ஸ்டீல்: 120×53×5.5மிமீ (உபகரண தளங்கள் மற்றும் அதிக பனி திரட்சி உள்ள பகுதிகளுக்கு சிறப்பு)
ரவுண்ட் ஸ்டீல் டை ராட்ஸ்: Φ12, Φ14 Q235 ஹாட்-டிப் கால்வனேற்றப்பட்ட சுற்று எஃகு நூல்-சுருட்டப்பட்ட முனைகளுடன்; சேனல் எஃகு வலையின் அதிக கடினத்தன்மை காரணமாக, தளத்தில் துளையிடுவது தடைசெய்யப்பட்டுள்ளது - போல்ட் துளைகள் தொழிற்சாலையில் முன்கூட்டியே உருவாக்கப்பட வேண்டும்.
ஸ்லீவ் ஸ்ட்ரட்ஸ்: Φ32×2.0 பற்றவைக்கப்பட்ட எஃகு குழாய்; உள்ளூர் வெட்டு அழுத்தத்தை எதிர்ப்பதற்கு மூலைவிட்ட டை ராட்களின் திடமான மூலை ஆதரவிற்குப் பயன்படுத்தப்படுகிறது.
கூரை முழங்கால் பிரேஸ்கள்: L40×4 அல்லது L50×5 சம-கால் கோண எஃகு; காற்று உறிஞ்சினால் ஏற்படும் கவிழ்ப்பை எதிர்க்க பர்லின்களை பிரதான கற்றைகளுடன் இணைக்கிறது.
பர்லின் கிளீட்ஸ்: 3.0-5.0 மிமீ சூடான உருட்டப்பட்ட எஃகு தகடு (வெட்டு மற்றும் வளைந்த) முன் துளையிடப்பட்ட போல்ட் துளைகளுடன்.
ஃபாஸ்டிங் போல்ட்கள்: M14 அல்லது M16 ஹாட் டிப் கால்வனேற்றப்பட்ட உயர் வலிமை போல்ட்கள்; சேனல் எஃகில் உள்ள பெரிய விட்டம் கொண்ட நிறுவல் துளைகளுக்கு பொருந்தும் அளவு.
நேரடி இணக்கத்தன்மை: நிலையான ஸ்டாண்டிங்-சீம் வண்ண எஃகு தாள்கள், லேப்டு கலர் ஸ்டீல் ரூஃப் பேனல்கள் மற்றும் கண்ணாடி கம்பளி/பாறை கம்பளி காப்பு அடுக்குகள்.
மேட்சிங் டிரிம்/ஃபிளாஷிங்ஸ்: ரிட்ஜ் கேப்ஸ், ஈவ் ஃபிளாஷிங் மற்றும் ரூஃப் எக்ஸ்பான்ஷன் கூட்டு டிரிம்.
முக்கிய பொருள் தேர்வு: எண் 8 ஹாட்-ரோல்டு சேனல் ஸ்டீல் பர்லின்ஸ் (6-9 மீ நிலையான நீளம்).
துணை பொருட்கள்: Φ12 ஒற்றை வரிசை எளிய டை ராட்கள்; கூடுதல் முழங்கால் பிரேஸ்கள் இல்லை.
எதிர்ப்பு அரிப்பு சிகிச்சை: Sa2.5 கிரேடு சாண்ட்பிளாஸ்டிங் + எபோக்சி ப்ரைமர் + டாப் கோட்டின் இரண்டு கோட்டுகள் (திரைப்பட தடிமன் ≥80 μm).
பொருந்தக்கூடிய நிபந்தனைகள்: கூரை சுமை ≤0.8 kN/m²; இடைநிறுத்தப்பட்ட உபகரணங்கள் இல்லை; வறண்ட உள்நாட்டுப் பகுதிகள்.
முக்கிய பொருள் தேர்வு: எண் 10 அல்லது எண் 12 தடித்த சேனல் எஃகு; பர்லின் இடைவெளி தேவைக்கேற்ப குறைக்கப்பட்டது. துணை பொருட்கள்: Φ14 நெருங்கிய இடைவெளி கொண்ட டை கம்பிகள்; 100% பர்லின் இடங்களில் நிறுவப்பட்ட கோண எஃகு முழங்கால் பிரேஸ்கள்.
எதிர்ப்பு அரிப்பு சிகிச்சை: உட்புற பயன்பாட்டிற்கான ஸ்ப்ரே பெயிண்டிங்; வெளிப்புற பயன்பாட்டிற்கான ஹாட் டிப் கால்வனைசிங்.
பொருந்தக்கூடிய நிபந்தனைகள்: வென்டிலேட்டர்கள், ஒளிமின்னழுத்த அமைப்புகள் அல்லது பராமரிப்பு பணியாளர்கள் போக்குவரத்து போன்ற கூடுதல் சுமைகளை கூரை ஆதரிக்கிறது.
பொருள் தேர்வு: எண் 8 முதல் எண் 12 வரையிலான அளவுகள் (தேவைகளின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது).
எதிர்ப்பு அரிப்பு தரநிலை: பர்லின்கள், டை ராட்கள், முழங்கால் பிரேஸ்கள் மற்றும் பர்லின் அடைப்புக்குறிகள் அனைத்தும் உறுப்புகளுக்கு இடையே உள்ள கால்வனிக் அரிப்பை அகற்ற ≥120μm கால்வனேற்றப்பட்ட பூச்சு தடிமன் கொண்டிருக்கும்.
நிறுவல் விவரங்கள்: மின்வேதியியல் அரிப்புக்கான பாதையை உடைக்க பர்லின் அடைப்புக்குறிகள் மற்றும் பிரதான கற்றைகளுக்கு இடையில் அரிப்பு எதிர்ப்பு கேஸ்கட்கள் நிறுவப்பட்டுள்ளன.
கூரையிடலுக்கான சூடான உருட்டப்பட்ட ஸ்டீல் சேனல் பர்லின்கள்: சூடான-உருட்டப்பட்ட அடிப்படைப் பொருள் ஒரே மாதிரியான சுவர் தடிமன் மற்றும் குளிர் உருவாவதற்கு எஞ்சிய அழுத்தம் இல்லை; இது பக்கவாட்டு கனமான-பொருள் தாக்கங்கள் மற்றும் செறிவூட்டப்பட்ட பனி சுமைகளை பகுதி வளைவு அல்லது பற்கள் இல்லாமல் தாங்கும்.
சி/இசட் பர்லின்ஸ்: மெல்லிய சுவர் மற்றும் குளிர்ந்த வடிவமானது; வரம்புகளை மீறும் செறிவூட்டப்பட்ட சுமைகள் உடனடி வளைவு அல்லது கிழிப்பை ஏற்படுத்துகின்றன, இதனால் அவை உபகரணங்களை இடைநிறுத்துவதற்கு பொருத்தமற்றவை.
சேனல் ஸ்டீல் பர்லின்ஸ்: அடர்த்தியாக உருட்டப்பட்ட அடிப்படை பொருள்; 400 டிகிரி செல்சியஸ் வரை வெப்பநிலையில் குறுகிய கால வெளிப்பாட்டின் போது பக்கவாட்டு முறுக்கு ஏற்படாது, கொதிகலன் அறைகள் மற்றும் கரைக்கும் பட்டறைகளுக்கு அவை பொருத்தமானவை.
சி/இசட் பர்லின்ஸ்: மெல்லிய சுவர் கொண்ட பகுதிகளில் வெப்ப அழுத்தம் விரைவாக வெளிவருகிறது, இது எளிதாக பக்கவாட்டு வளைவு மற்றும் சரிவுக்கு வழிவகுக்கிறது; பெரும்பாலும் தீ பாதுகாப்பு ஆய்வுகளில் தோல்வியடைகிறது.
சேனல் ஸ்டீல் பர்லின்ஸ்: போதுமான வலை தடிமன், பிரிவின் ஒட்டுமொத்த சுமை தாங்கும் திறனை சமரசம் செய்யாமல் தன்னிச்சையாக துளையிடுதல் மற்றும் குழாய் ஆதரவை வெல்டிங் செய்ய அனுமதிக்கிறது.
C/Z Purlins: 12mmக்கும் அதிகமான விட்டம் கொண்ட ஒற்றை துளையானது நெகிழ்வு வலிமையை கணிசமாகக் குறைக்கிறது, எதிர்கால மாற்றங்களை கடுமையாக கட்டுப்படுத்துகிறது.
செலவு மற்றும் சுய எடை வரம்புகள்: அதே இடைவெளியில், சி-பிரிவு எஃகு விட சுய எடை 60% அதிகமாக உள்ளது, பிரதான கற்றை மற்றும் அடித்தள கட்டுமான செலவுகளை 12% -15% அதிகரிக்கிறது.
கட்டமைப்பு வரம்புகள்: தட்டையான விளிம்புகள் நீட்டிக்கப்பட்ட நீளங்களுக்கு ஒன்றுடன் ஒன்று சேர்வதைத் தடுக்கின்றன, செங்குத்தான சாய்வு கூரைகளில் தொடர்ச்சியான சுமை தாங்கும் வடிவமைப்புகளுக்கு அவை பொருந்தாது.
காட்சி ஆய்வு: சேனல் எஃகு முறுக்குதல், விளிம்பு விரிசல், விளிம்பு/மூலை சிதைவு மற்றும் மேற்பரப்பு சிதைவு ஆகியவற்றைச் சரிபார்க்கவும்.
அளவுரு சரிபார்ப்பு: ஸ்பாட்-செக் வலை தடிமன் மற்றும் விளிம்பு அகல சகிப்புத்தன்மை; ஆலை பொருள் தர சான்றிதழ்களை சரிபார்க்கவும்; Q235B தர எஃகுக்கு நிறமாலை மறு-சோதனையை நடத்தவும்.
வெட்டு-நீளம்: துல்லியமான பிளாஸ்மா வெட்டு; வெட்டு முகம் செங்குத்தாக விலகல் ≤ 1mm.
மன அழுத்தம்-நிவாரண குத்துதல்: துளை இடுதல் ≥ 1.5 மடங்கு துளை விட்டம் விளிம்பில் இருந்து; சுமையின் கீழ் கிழிவதைத் தடுக்க மத்திய வலை அழுத்த-பலவீனமான மண்டலத்தைத் தவிர்க்கவும்.
எண்ட்-ஃபேஸ் அரைத்தல்: போக்குவரத்தின் போது அரிப்பு எதிர்ப்பு பூச்சுக்கு சேதம் ஏற்படுவதையும் நிறுவல் பணியாளர்களுக்கு காயங்கள் ஏற்படுவதையும் தடுக்க வெட்டப்பட்ட விளிம்புகள் மற்றும் துளைகளில் இருந்து பர்ர்களை அகற்றவும்.
பெயிண்ட் பூச்சு வழி: துருவை அகற்றுவதற்கான ஷாட் ப்ளாஸ்டிங் (Sa2.5) → டஸ்ட் ப்ளோ-ஆஃப் → எபோக்சி ப்ரைமர் தெளித்தல் → இரட்டை அடுக்கு மேல் பூச்சு தெளித்தல் → 72-மணிநேர சுற்றுப்புற வெப்பநிலையை குணப்படுத்துதல்.
ஹாட்-டிப் கால்வனைசிங் ரூட்: ஆசிட் ஊறுகாய்/டிகிரேசிங் → தண்ணீரை கழுவுதல் → ஃப்ளக்ஸ் அமிர்ஷன் → 450–460°C → காற்று குளிர்வித்தல்/செயலாக்குதல் → மேற்பரப்பு துத்தநாக முடிச்சுகளை அரைத்தல்.
பரிமாண மற்றும் வடிவியல் ஆய்வு: நேரான தன்மை, திருப்பம்/திருப்பல் மற்றும் துளை இடைவெளி ஆகியவற்றின் முழு ஆய்வு.
எதிர்ப்பு அரிப்பு ஸ்பாட் சோதனை: பெயிண்ட் ஃபிலிம் மற்றும் கால்வனிசிங் லேயர் தடிமன் அளவீடுகளைப் பயன்படுத்தி ஆன்-சைட் தடிமன் சரிபார்ப்பு.
சேமிப்பு மற்றும் பேக்கேஜிங்: ஸ்டீல் பேலட் பண்டலிங்; மாதிரி, பொருள் மற்றும் அரிப்பு எதிர்ப்பு விவரக்குறிப்புகளுடன் குறிப்பது; கடல் போக்குவரத்திற்கான ஈரப்பதம்-தடுப்பு நீட்சி-மடக்கு பேக்கேஜிங்.
|
சேனல் அளவு |
உயரம் h(மிமீ) |
கால் அகலம் b(mm) |
வலை தடிமன் d(mm) |
கோட்பாட்டு எடை (கிலோ/மீ) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
பொருள்: Q235B சூடான-உருட்டப்பட்ட கார்பன் கட்டமைப்பு எஃகு
இயந்திர வலிமை: மகசூல் வலிமை ≥ 235 MPa; இழுவிசை வலிமை 375-500 MPa
வெப்ப விரிவாக்க குணகம்: 1.2 × 10⁻⁵/°C; நீளமான கூரைக்கு தேவையான விரிவாக்க இடைவெளிகள்
பெயிண்ட் அடிப்படையிலான எதிர்ப்பு அரிப்பு: மொத்த கலப்பு பூச்சு தடிமன் ≥ 80 μm
ஹாட்-டிப் கால்வனைசிங்: நிலையான உள்நாட்டுப் பகுதிகளுக்கு ≥ 80 μm; கடலோர அல்லது இரசாயன அரிப்பு மண்டலங்களுக்கு ≥ 120 μm
1. செங்குத்தான சாய்வு கூரைக்கு Z-வடிவ பர்லின்களை கூரையிடுவதற்கான சூடான உருட்டப்பட்ட ஸ்டீல் சேனல் பர்லின்களை மாற்ற முடியுமா?
பதில்: இல்லை. சேனல் எஃகு தட்டையான விளிம்புகளைக் கொண்டுள்ளது, இது சாய்வான கூரைகளில் விசித்திரமான ஏற்றத்தை ஏற்படுத்துகிறது மற்றும் ஒன்றுடன் ஒன்று மூலம் தொடர்ச்சியான சுமை தாங்குவதைத் தடுக்கிறது; இது பர்லின்களை காலப்போக்கில் கவிழ்க்க அதிக வாய்ப்புள்ளது, எனவே அவை தட்டையான நிறுவலுக்கு மட்டுமே பொருத்தமானவை.
2. கடலோரத் திட்டங்களுக்கான துணைக் கூறுகளுக்குத் தனியான கால்வனேற்றம் தேவையா?
பதில்: ஆம். வெவ்வேறு எஃகு பொருட்களுக்கு இடையே உள்ள சாத்தியமான வேறுபாடுகள் அரிப்பை துரிதப்படுத்துகின்றன; HAISHENG 120 μm galvanizing தரநிலையை அனைத்து துணை கூறுகளுக்கும் இயல்பாகப் பயன்படுத்துகிறது, எனவே வாடிக்கையாளர்கள் அவற்றைத் தனித்தனியாக ஆதாரமாகக் கொள்ளத் தேவையில்லை.
3. சேனல் எஃகுக்கான ஆன்-சைட் துளை துளையிடல் மற்றும் தொழிற்சாலை முன் துளையிடுதலுக்கு என்ன வித்தியாசம்?
பதில்: ஆன்-சைட் துளையிடுதலில் மன அழுத்த நிவாரணம் இல்லை, வலை கிழிக்கும் அதிக ஆபத்தை உருவாக்குகிறது; தொழிற்சாலைக்கு முந்தைய துளையிடல், கட்டமைப்பு சுமை தாங்கும் திறனை சமரசம் செய்யாமல் துளை இடைவெளிக்கான தேசிய தரநிலைகளைப் பின்பற்றுகிறது, மேலும் இது வெளிநாட்டு திட்டங்களுக்கு கட்டாயத் தேவையாகும்.
