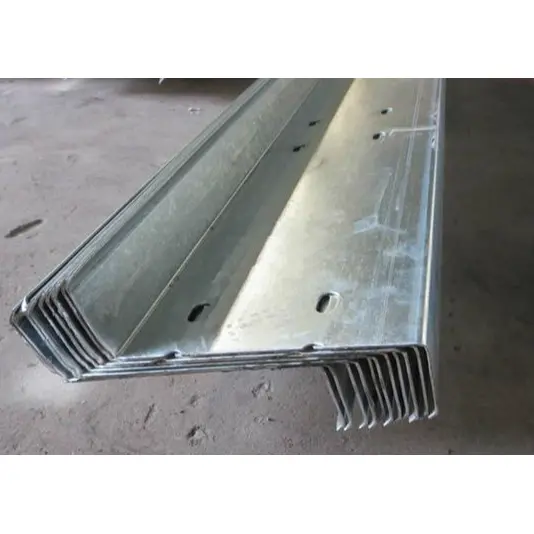

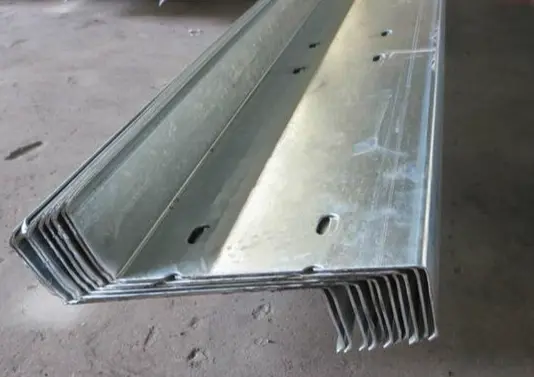

HAISHENG's Cold Rolled Z பிரிவு எஃகு பர்லின்கள் மெல்லிய சுவர் கொண்ட, சுமை தாங்கும் சுயவிவரங்கள் குறிப்பாக சாய்வான எஃகு அமைப்பு கூரைகளுக்காக வடிவமைக்கப்பட்டுள்ளது. வழக்கமான சி-பிரிவு பர்லின்களைப் போலல்லாமல், அவற்றின் சாய்ந்த விளிம்பு அமைப்பு, ஒரு தொடர்ச்சியான சுமை தாங்கும் கற்றை உருவாக்க, எஃகு நுகர்வைக் குறைக்கும் அதே வேளையில், கூரையின் சுமை திறனை கணிசமாக அதிகரிக்கிறது. ஒரு-நிறுத்த எஃகு கட்டமைப்பு சப்ளையர், நாங்கள் Z-பிரிவு சுயவிவரங்களை விட அதிகமாக வழங்குகிறோம்; தொழிற்சாலை இடைவெளி, உள்ளூர் காற்று சுமைகள் மற்றும் கடலோர உப்பு-தெளிப்பு சூழல்கள் போன்ற காரணிகளுக்கு ஏற்ப விரிவான பர்லின் தீர்வுகளை நாங்கள் வழங்குகிறோம். மூலப்பொருளைத் தூண்டும் தரம் மற்றும் இன்-லைன் குத்துதல் முதல் அனைத்து துணை உபகரணங்களின் தொகுப்பு ஏற்றுமதி வரை அனைத்தையும் நாங்கள் நிர்வகிக்கிறோம், இதன் மூலம் பரிமாண பொருத்தமின்மைகள், சீரற்ற அரிப்பு எதிர்ப்புத் தரநிலைகள் மற்றும் ஆன்-சைட் அசெம்ப்ளியின் போது கட்டமைப்புப் பற்றாக்குறை போன்ற பொதுவான பொறியியல் சிக்கல்களைத் தீர்க்கிறோம்.
இந்த குளிர் உருட்டப்பட்ட Z பிரிவு எஃகு பர்லின்கள் Q235B ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு துண்டுகளிலிருந்து தொடர்ச்சியான ரோல்-ஃபார்மிங்கிற்காக ஒரு முழுமையான தானியங்கி குளிர்-வடிவக் கோட்டைப் பயன்படுத்தி தயாரிக்கப்படுகின்றன, இதன் விளைவாக Z- வடிவ குறுக்குவெட்டுடன் நிலையான மெல்லிய-சுவர், லைட்-கேஜ் எஃகு சுயவிவரம் கிடைக்கிறது.
பிரதான கூரைக் கற்றைகளுக்கு மேலே நிறுவப்பட்ட, அவை கூரையின் விவரப்பட்ட எஃகு தாள் மற்றும் காப்பு அடுக்குகளின் முழு சுமையையும் ஆதரிக்கின்றன, இந்த சுமைகளை முக்கிய எஃகு அமைப்புக்கு மாற்றுகின்றன. அவை போர்ட்டல் பிரேம் தொழிற்சாலை கட்டிடங்கள் மற்றும் நீண்ட இடைவெளி பிரேம் கூரைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
எதிரெதிர் திசைகளில் சாய்ந்த விளிம்புகளுடன் வடிவமைக்கப்பட்டுள்ளது, நீளத்தை நீட்டிக்க முனைகளை நேரடியாக ஒன்றுடன் ஒன்று (தடுமாற்றம்) செய்யலாம், பல இடைவெளி தொடர்ச்சியான பீம் அமைப்பை உருவாக்குகிறது; இது சி-பிரிவு பர்லின்களுடன் ஒப்பிடும்போது சிறந்த ஒட்டுமொத்த வளைக்கும் எதிர்ப்பை வழங்குகிறது.
வெளிப்புற சுவர் பேனல்களின் செங்குத்து ஏற்றத்திற்கு சாய்வான-பட்டை கட்டமைப்புகள் பொருத்தமற்றவை; சி-பிரிவுகள் சுமை தாங்கும் சுவர் கிர்ட்டுகளுக்கான நிலையான தேர்வாகும், அதே சமயம் Z- பிரிவுகள் சுவர்களுக்கு அரிதாகவே பயன்படுத்தப்படுகின்றன.
ஹாட் டிப் கால்வனைசிங் என்பது நிலையான செயல்முறையாகும்; பூச்சு தடிமன் நிலையான உள்நாட்டு தொழில்துறை தளங்களுக்கு ≥80μm மற்றும் கடலோர அல்லது இரசாயன அரிக்கும் பகுதிகளுக்கு ≥120μm இருக்க வேண்டும்.
பிரிவு பதவி தரநிலை: உயரம் × விளிம்பு × உதடு (H × B × C)
நிலையான பங்கு மாதிரிகள்: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
பொதுவான சுவர் தடிமன் வரம்பு: 1.8mm, 2.0mm, 2.2mm, 2.5mm; தனிப்பயன் திட்டங்களுக்கு 3.0மிமீ ஹெவி-டூட்டி பதிப்புகள் கிடைக்கின்றன.
1) சாக் தண்டுகள்: ஹாட்-டிப் கால்வனேற்றப்பட்ட சுற்று எஃகு (Φ10, Φ12); Z-பிரிவுகளின் பக்கவாட்டு இடப்பெயர்ச்சியைத் தடுக்கவும், அதிக காற்றுச் சுமைகளின் கீழ் முறுக்குதல் அல்லது உறுதியற்ற தன்மையைத் தடுக்கவும் நேரான மற்றும் மூலைவிட்ட வகைகளில் கிடைக்கிறது.
2) ஸ்ட்ரட்ஸ்: ஹாட்-டிப் கால்வனேற்றப்பட்ட வெல்டட் பைப் ஸ்லீவ்ஸ் (Φ32×2.0); கடினமான ஆதரவை வழங்க மூலைவிட்ட சாக் தண்டுகளின் மாறுதல் புள்ளிகளில் நிறுவப்பட்டது, தண்டுகள் சுமையின் கீழ் சிதைந்துவிடாது.
3) கூரை விளிம்பு பிரேஸ்கள்: சிறிய கோண எஃகு அல்லது சிறிய சி-பிரிவு கூறுகள்; ஒரு முனையில் Z-பிரிவு பர்லினுக்கு சரி செய்யப்பட்டது மற்றும் மறுபுறத்தில் கூரை எஃகு கற்றைக்கு பற்றவைக்கப்பட்டது. இவை வலுவான காற்று உறிஞ்சுதலால் ஏற்படும் பர்லின் கவிழ்ப்பை எதிர்க்கின்றன; 18 மீட்டருக்கும் அதிகமான பரப்பளவு கொண்ட தொழில்துறை கட்டிடங்களுக்கு முழு-கூரை நிறுவல் கட்டாயமாகும்.
1) பர்லின் கிளீட்ஸ்: ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு தகடுகள் (3.0 மிமீ-5.0 மிமீ தடிமன்) பிரதான கூரை பீமின் மேல் மேற்பரப்பில் முன்கூட்டியே பற்றவைக்கப்படுகின்றன; Z-பிரிவு பர்லின்களை நங்கூரமிடுவதற்கு அவை அடிப்படையாக செயல்படுகின்றன.
2) ஸ்ப்ளிசிங் போல்ட்கள்: M12 அல்லது M14 ஹாட்-டிப் கால்வனேற்றப்பட்ட உயர்-வலிமை கொண்ட போல்ட்கள் பர்லின்களின் மேற்பொருந்தும் முனைகளைப் பாதுகாக்கப் பயன்படுகிறது.
கோல்ட் ரோல்ட் இசட் பிரிவு எஃகு பர்லின்களின் மேல் மேற்பரப்பு 470/475 ஸ்டாண்டிங்-சீம் ரூஃபிங் பேனல்கள் மற்றும் நிலையான விவரப்பட்ட வண்ண-பூசிய எஃகு தாள்களுடன் இணக்கமானது. இது வெப்ப காப்பு, PE சுவாசிக்கக்கூடிய சவ்வுகள் மற்றும் ரிட்ஜ் ஃபிளாஷிங் ஆகியவற்றை உள்ளடக்கிய ஒரு முழுமையான கூரை உறை அமைப்பை ஆதரிக்கிறது.
2.0மிமீ சுவர் தடிமன் கொண்ட Z160×50×20 மாதிரியைப் பயன்படுத்துகிறது; கூரையின் நடுப்பகுதியில் மட்டுமே நிலையான-இடைவெளி சாக் கம்பிகள் மற்றும் உள்ளூர்மயமாக்கப்பட்ட முழங்கால் பிரேஸ்களைக் கொண்டுள்ளது; குறிப்பிடத்தக்க காற்று அரிப்பு இல்லாத உள்நாட்டு, சாதாரண செயலாக்க கிடங்குகளுக்கு ஏற்றது.
2.0mm-2.2mm சுவர் தடிமன் கொண்ட Z180 மற்றும் Z200 மாதிரிகளைப் பயன்படுத்துகிறது; கூரையின் சுய எடை மற்றும் வலுவான காற்றழுத்த சுமைகளைத் தாங்கும் வகையில் முழு நீளம் மற்றும் முழங்கால் பிரேஸ்கள் முழு நீளத்திலும் நேராக மற்றும் மூலைவிட்ட சாக் கம்பிகளின் முழு அமைப்பைக் கொண்டுள்ளது.
தடிமனான Z-பிரிவு சுயவிவரங்களை (2.2 மிமீ–2.5 மிமீ) பயன்படுத்துகிறது மற்றும் கூரை முழுவதும் நிறுவப்பட்ட முழங்கால் பிரேஸ்கள் மற்றும் நெருக்கமான சாக் ராட் இடைவெளியுடன்; கடல் உப்பு அரிப்பு மற்றும் அதிக காற்று வீசுவதை எதிர்க்க கால்வனிசிங் அடுக்கு தடிமன் 120μm ஆக அதிகரிக்கப்படுகிறது.
குளிர் உருட்டப்பட்ட Z பிரிவு எஃகு பர்லின்கள் சாய்ந்த விளிம்புகளைக் கொண்டுள்ளன, முனைகள் ஒன்றுடன் ஒன்று மற்றும் தொடர்ச்சியான கற்றை அமைப்பை உருவாக்க அனுமதிக்கிறது; சி-பிரிவு எஃகு பர்லின்கள் தட்டையான விளிம்புகளைக் கொண்டுள்ளன, அவை பட்-இணைந்ததாக மட்டுமே இருக்கும், இதன் விளைவாக வெறுமனே ஆதரிக்கப்படும் கட்டமைப்பு நடத்தை.
Z-பிரிவு எஃகு பிட்ச் கூரைகள் மற்றும் நீண்ட இடைவெளி பயன்பாடுகளுக்கு ஏற்றது; சி-பிரிவு எஃகு பொதுவாக 12 மீட்டர் அல்லது அதற்கும் குறைவான இடைவெளி கொண்ட தொழிற்சாலை சுவர்கள் மற்றும் கூரைகளுக்குப் பயன்படுத்தப்படுகிறது.
ஒரே மாதிரியான குறுக்குவெட்டு பரிமாணங்களுடன், Z-பிரிவு எஃகு குறைந்த நடுத்தர இடைவெளி வளைக்கும் தருணங்களை அனுபவிக்கிறது, இது அதிக ஒற்றை இடைவெளி கூரை தூரத்தை அனுமதிக்கிறது.
சாய்ந்த விளிம்புகள் இயற்கையாகவே கூரைச் சரிவுடன் இணைகின்றன, பர்லின் மேல் மேற்பரப்பை கூரை பேனலுக்கு இணையாக வைத்திருக்கிறது; இது செங்குத்து, சீரான சுமை பரிமாற்றத்தை உறுதி செய்கிறது மற்றும் விசித்திரமான ஏற்றுதலை நீக்குகிறது.
சுயவிவரத்தின் இரு முனைகளிலும் உள்ள விளிம்புகள் கூடுதல் பிளவு தகடுகள் இல்லாமல் நீளத்தை நீட்டிக்க நேரடியாக ஒன்றுடன் ஒன்று சேர்க்கப்படலாம்; எளிமையான போல்டிங் நீட்டிப்பை நிறைவு செய்கிறது, கூரை கட்டுமான நேரத்தை கணிசமாகக் குறைக்கிறது.
இந்த பிரிவு அதிக ஒட்டுமொத்த பக்கவாட்டு விறைப்புத்தன்மை மற்றும் பக்கவாட்டு அழுத்தம் மற்றும் முறுக்கு சிதைவுக்கு வலுவான எதிர்ப்பை வழங்குகிறது, அதிக காற்றின் போது கூரை நிலையானதாக இருப்பதை உறுதி செய்கிறது.
அதே கூரை இடைவெளி மற்றும் சுமை தேவைகளுக்கு, Z-பிரிவு எஃகு சிறிய குறுக்குவெட்டுகள் அல்லது மெல்லிய சுவர்களை அனுமதிக்கிறது, ஒரு யூனிட் பகுதிக்கு பயன்படுத்தப்படும் எஃகு அளவைக் குறைக்கிறது மற்றும் முக்கிய எஃகு கட்டமைப்பின் சுமையை குறைக்கிறது.
பிளவுபடுத்துவதற்கான போல்ட் துளைகள் தொழிற்சாலையில் முன்கூட்டியே துளையிடப்படுகின்றன; ஆன்-சைட் நிறுவலுக்கு போல்ட் செருகுதல் மற்றும் இறுக்குதல் மட்டுமே தேவைப்படுகிறது-ஆன்-சைட் துளையிடுதலின் தேவையை நீக்குகிறது-இதன் விளைவாக பாதுகாப்பான இணைப்புகள் மற்றும் குறைந்தபட்ச கட்டுமான கழிவுகள்.
ஒன்றுடன் ஒன்று இணைக்கப்படும் போது, குளிர் உருட்டப்பட்ட Z பிரிவு எஃகு பர்லின்கள் ஒரு மல்டி-ஸ்பான் தொடர்ச்சியான கற்றையை உருவாக்குகின்றன, இது நடுப்பகுதி வளைக்கும் தருணங்களை திறம்பட குறைக்கிறது. ஒரே மாதிரியான சுமை மற்றும் இடைவெளி நிலைமைகளின் கீழ், சி-பிரிவு எஃகுடன் ஒப்பிடும்போது சிறிய சுயவிவர விவரக்குறிப்புகள் பயன்படுத்தப்படலாம், இது ஒட்டுமொத்த எஃகு கொள்முதல் செலவுகளைக் குறைக்கிறது. இதற்கு நேர்மாறாக, சி-பிரிவு எஃகு பொதுவாக எளிய இடைவெளி இணைப்புகளை நம்பியுள்ளது; நீண்ட கால பயன்பாடுகளுக்கு பெரிய குறுக்குவெட்டு தேவைப்படுகிறது, இதன் விளைவாக அதிக பொருள் நுகர்வு ஏற்படுகிறது.
ஒரே மாதிரியான உயரம் மற்றும் சுவர் தடிமன் கொடுக்கப்பட்டால், சி-பிரிவு எஃகுடன் ஒப்பிடும்போது Z-பிரிவு அதன் வலுவான அச்சில் அதிக மந்தநிலையை வழங்குகிறது. இது உயர்ந்த செங்குத்து சுமை தாங்கும் திறன் மற்றும் கடுமையான பனி மற்றும் பலத்த காற்றுக்கு எதிர்ப்பை வழங்குகிறது, இது கடலோர திட்டங்கள் மற்றும் பெரிய இடைவெளி சட்ட கட்டமைப்புகளுக்கு விருப்பமான தேர்வாக அமைகிறது.
சாய்ந்த விளிம்பு அமைப்பு இயற்கையாகவே சாய்வான கூரைகளுடன் இணக்கமாக உள்ளது, ஒரு பக்க, ஆதரவற்ற ஏற்றுதல் ஆபத்து இல்லாமல் நிலையான ஆதரவை உறுதி செய்கிறது. C-பிரிவுகளின் தட்டையான விளிம்புகள் செங்குத்தான சரிவுகளில் சுமை விசித்திரத்தை ஏற்படுத்தும், இது காலப்போக்கில் விலகல் மற்றும் சிதைவுக்கு வழிவகுக்கும்.
பெரிய அளவிலான கூரைகளுக்கு Z- பிரிவு எஃகு பயன்படுத்துவது சுயவிவர விவரக்குறிப்புகள் மற்றும் மொத்த எஃகு நுகர்வு ஆகியவற்றைக் குறைக்க அனுமதிக்கிறது. அதன் சுய எடை பாரம்பரிய ஹாட்-ரோல்டு சேனல் ஸ்டீலை விட மிகக் குறைவு; சேனல் எஃகின் அதிக எடை பொருள் செலவுகளை அதிகரிப்பது மட்டுமல்லாமல், முக்கிய கற்றைகள் மற்றும் அடித்தள கட்டுமானத்தின் செலவையும் அதிகரிக்கிறது, அதனால்தான் நவீன ஒளி-எஃகு தொழில்துறை கட்டிடங்களில் கூரை பர்லின்களுக்கு சூடான-உருட்டப்பட்ட சேனல் எஃகு பெரும்பாலும் குறைக்கப்பட்டுள்ளது.
ஒரு ஒருங்கிணைந்த ஹாட்-டிப் கால்வனைசிங் செயல்முறை மூலம் தயாரிக்கப்பட்டது, இது இரட்டை அரிப்பு-எதிர்ப்பு தரநிலைகளை சந்திக்கிறது (உள்நாட்டு பகுதிகளுக்கு 80μm, கடலோர பகுதிகளுக்கு 120μm), நீண்ட கால வெளிப்புற பயன்பாட்டின் போது துருப்பிடிக்கும் எதிர்ப்பை உறுதி செய்கிறது. நீண்ட கூரை இடைவெளிகளுக்கு, பிரிவுகள் பிரிக்கப்படாமல் நீளத்தை நீட்டிக்க நேரடியாக லேப் செய்யப்படலாம், இதன் விளைவாக சி-பிரிவுகளுக்குத் தேவையான பட்-ஜேண்டிங்குடன் ஒப்பிடும்போது ஒட்டுமொத்த நிறுவல் வேகம் மிக வேகமாக இருக்கும்.
1) சி-பிரிவு பர்லின்கள்: வெறுமனே ஆதரிக்கப்படும் பட்-கூட்டு அமைப்பைப் பயன்படுத்தவும்; தொழிற்சாலை சுவர் அமைப்புகள் மற்றும் சிறிய அளவிலான கூரைகளுக்கு (15m கீழ்) ஏற்றது.
2) ஹாட்-ரோல்டு சேனல் ஸ்டீல்: அதிக சுய எடை மற்றும் அதிக விலை; ஒளி-எஃகு உறை அமைப்புகளில் அரிதாகவே பயன்படுத்தப்படுகிறது.
3) இசட்-பிரிவு பர்லின்கள்: மடிக்கப்பட்ட, தொடர்ச்சியான சுமை தாங்கி மற்றும் சிறந்த வளைக்கும் எதிர்ப்பை அனுமதிக்கவும்; குறிப்பாக செங்குத்தான சாய்வு, பெரிய அளவிலான கூரைகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
Cold Rolled Z பிரிவு ஸ்டீல் பர்லின்களுக்கான மூலப்பொருள் Q235B ஹாட்-டிப் கால்வனேற்றப்பட்ட ஸ்டீல் ஸ்ட்ரிப் ஆகும். ஒவ்வொரு தொகுதியும் பட்டையின் தடிமன் மற்றும் கால்வனிசிங் லேயர் தடிமன் ஆகியவற்றிற்கு வந்தவுடன் சரிபார்க்கப்படுகிறது; துத்தநாக பூச்சு உள்நாட்டு பயன்பாடுகளுக்கு குறைந்தபட்சம் 80μm மற்றும் கடலோர பயன்பாடுகளுக்கு 120μm இருக்க வேண்டும். பூசப்படாத புள்ளிகள், உரித்தல், கடினமான வளைவுகள் அல்லது கீறல்கள் போன்ற குறைபாடுகளுக்கு மேற்பரப்பு பரிசோதிக்கப்படுகிறது; இணக்கமற்ற பொருட்கள் உடனடியாக தனிமைப்படுத்தப்பட்டு உற்பத்தியிலிருந்து விலக்கப்படுகின்றன. நிலையான உற்பத்தி சுவர் தடிமன்கள் 1.8 மிமீ, 2.0 மிமீ, 2.2 மிமீ மற்றும் 2.5 மிமீ ஆகியவை அடங்கும்.
எஃகு சுருள்கள் ஏற்றுதல் ரேக் மீது ஏற்றப்படுகின்றன, மற்றும் uncoiler துண்டு வெளியிடுகிறது. லெவலிங் உபகரணமானது சுருள் அழுத்தத்தை நீக்குகிறது, அதே சமயம் யூனிட் இரட்டை பக்க ஒளிமின்னழுத்த திருத்த அமைப்புடன் பொருத்தப்பட்டுள்ளது, இது உணவளிக்கும் தவறான அமைப்பைத் தடுக்கிறது மற்றும் சீரான குறுக்கு வெட்டு பரிமாணங்களை உறுதி செய்கிறது.
உருளைகளை உருவாக்கும் பல செட்கள் ஸ்டீல் ஸ்டிரிப்பை படிப்படியாக வளைத்து, Z-வடிவத்தை-சாய்ந்த விளிம்புகள் மற்றும் உள்நோக்கி சுருண்ட உதடுகளைக் கொண்டவை-ஒரே பாஸில் உருட்டுகின்றன. செயல்முறை Z140 முதல் Z300 வரையிலான முழு நிலையான வரம்பின் வெகுஜன உற்பத்தியை செயல்படுத்துகிறது; நிலையான கருவி கட்டுப்படுத்தக்கூடிய பரிமாண சகிப்புத்தன்மையை உறுதி செய்கிறது.
வாடிக்கையாளரின் திட்டத்திற்குத் தேவையான நீளத்திற்கு பொருள் துல்லியமாக ஆன்லைனில் வெட்டப்படுகிறது. ஹைட்ராலிக் பறக்கும் ரம்பம் ஒரு சுத்தமான, மென்மையான வெட்டு, நசுக்குதல் அல்லது அதிகப்படியான பர்ர்களில் இருந்து குறுக்கு வெட்டு சிதைவைத் தவிர்க்கிறது.
ஆன்-சைட் ஒன்றுடன் ஒன்று மற்றும் போல்ட் இணைப்புகளை எளிதாக்க, சுயவிவரத்தின் இரு முனைகளிலும் போல்ட் துளைகள் குத்தப்படுகின்றன. தரப்படுத்தப்பட்ட துளை இடைவெளி நிறுவலின் போது கூடுதல் துளையிடல் தேவையை நீக்குகிறது.
1) பிரிவின் உயரம், விளிம்பு அகலம், உதடு பரிமாணங்கள் மற்றும் சுவர் தடிமன் ஆகியவற்றின் உண்மையான அளவீடு வரிசை விவரக்குறிப்புகளுடன் இணக்கத்தை சரிபார்க்கிறது;
2) பக்க குனிதல், முறுக்குதல் அல்லது கால்வனேற்றப்பட்ட பூச்சுக்கு சேதம் போன்ற குறைபாடுகளுக்கான ஆய்வு; குறைபாடுள்ள தயாரிப்புகள் மறுவேலைக்காக வரிசைப்படுத்தப்படுகின்றன.
ஒரே மாதிரியான Z-purlins, சுவர் தடிமன் மற்றும் நீளம் ஒன்றாக தொகுக்கப்பட்டுள்ளது. மரத்தாலான தட்டுகள் பாதுகாப்பிற்காக கீழே வைக்கப்பட்டுள்ளன, மேலும் மாதிரி, சுவர் தடிமன், தனிப்பட்ட நீளம், கப்பலின் அளவு மற்றும் தொடர்புடைய திட்டத்தின் பெயரைக் குறிப்பிடும் அடையாள லேபிள்கள் ஒட்டப்படுகின்றன.
துணைக் கூறுகளின் முழுமையான தொகுப்புகள் ஒரே நேரத்தில் செயலாக்கப்படுகின்றன: டை ராட்கள் Φ10/Φ12 சுற்று எஃகு வெட்டி, இரு முனைகளிலும் நூல் உருட்டுதல் மற்றும் ஹாட்-டிப் கால்வனைசிங் ஆகியவற்றைப் பயன்படுத்துவதன் மூலம் தயாரிக்கப்படுகின்றன; Φ32×2.0 பற்றவைக்கப்பட்ட குழாயை வெட்டி செயலாக்குவதன் மூலம் ஸ்ட்ரட்கள் செய்யப்படுகின்றன; மற்றும் ஈவ் பிரேஸ்கள் மற்றும் பர்லின் கிளீட்கள் வளைவு மூலம் தயாரிக்கப்படுகின்றன. அனைத்து கூறுகளும் கால்வனேற்றத்திற்கு உட்படுகின்றன, வரிசைப்படுத்தப்பட்டு பெட்டியில் வைக்கப்படுகின்றன, மேலும் Z-purlins போன்ற அதே தொகுப்பில் அனுப்பப்படுகின்றன.
1) கூரை எஃகு கற்றைகளின் மேல் மேற்பரப்பில் சூடான-துவைக்கப்பட்ட கால்வனேற்றப்பட்ட பர்லின் கிளீட்களை வெல்ட் செய்து பாதுகாக்கவும்;
2) இசட்-பர்லின்களின் முனைகளை நிலைதடுமாறிய அமைப்பில் ஒன்றுடன் ஒன்று சேர்த்து, M12/M14 போல்ட்களைச் செருகி இறுக்கி, ஒரு தொடர்ச்சியான சுமை தாங்கும் கற்றை உருவாக்கவும்;
3) பக்கவாட்டு நிலைத்தன்மையை வலுப்படுத்த ஸ்லீவ் ஸ்ட்ரட்களைப் பயன்படுத்தி நேராக மற்றும் மூலைவிட்ட டை ராட்களை நிறுவவும்; நீளமான கூரைப் பகுதிகளுக்கு முழுவதும் ஈவ் பிரேஸ்களை நிறுவவும்.
1) பொருள் தரம்: Q235B ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு துண்டு
2) கால்வனைசிங் தரநிலை: நிலையான உள்நாட்டுப் பகுதிகளுக்கு ≥80μm; கடலோரப் பகுதிகள் மற்றும் இரசாயன தொழில்துறை மண்டலங்களுக்கு ≥120μm
3) நிலையான சுவர் தடிமன்: 1.8mm, 2.0mm, 2.2mm, 2.5mm; கோரிக்கையின் பேரில் 3.0மிமீ ஹெவி-டூட்டி பதிப்பு கிடைக்கும்
4) இயந்திர பண்புகள்: மகசூல் வலிமை ≥235 MPa; இழுவிசை வலிமை வரம்பு 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m
- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m
1. சாக் கம்பிகள்: Φ10, Φ12 Q235 ஹாட் டிப் கால்வனேற்றப்பட்ட சுற்று எஃகு; முனைகள் உருட்டப்பட்ட நூல்களைக் கொண்டுள்ளன;
2. ஸ்ட்ரட் ஸ்லீவ்ஸ்: Φ32×2.0 தடையற்ற எஃகு குழாய்;
3. ஈவ் பிரேஸ்கள் (முழங்கால் பிரேஸ்கள்): 1.8mm–2.0mm சிறிய C-பிரிவு எஃகு அல்லது கோண எஃகு; அதிக காற்று கூரைகளுக்கான அத்தியாவசிய கூறுகள்;
4. இணைப்பு பாகங்கள்: 3.0-5.0 மிமீ தடிமன் கொண்ட ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு தகடு மூலம் செய்யப்பட்ட பர்லின் கிளீட்ஸ்; பொருத்துதல் போல்ட்கள் M12/M14 ஹாட்-டிப் கால்வனேற்றப்பட்ட உயர்-வலிமை போல்ட் ஆகும்.
1. சிறிய முதல் நடுத்தர இடைவெளி கூரைகள் (span ≤ 15m): Z160×50×20, சுவர் தடிமன் 2.0mm;
2. பெரிய அளவிலான தொழிற்சாலை கட்டிடங்கள் (18-30மீ): Z180 அல்லது Z200 மாதிரிகள், சுவர் தடிமன் 2.0-2.2mm; முழு இடைவெளியில் நிறுவப்பட்ட தொய்வு கம்பிகள்; கூரையுடன் தொடர்ந்து நிறுவப்பட்ட ஈவ் பிரேஸ்கள்;
3. அதிக காற்று மற்றும் அரிக்கும் சூழல் உள்ள கரையோரப் பகுதிகள்: 2.2-2.5 மிமீ தடிமனான சுயவிவரங்களைத் தேர்ந்தெடுக்கவும்; தொய்வு கம்பி நிறுவல் இடைவெளி குறைக்க; கால்வனைசிங் லேயர் தடிமன் 120μm ஆக அதிகரிக்கவும்.
சாய்வான விளிம்புகள் ஒரு தொடர்ச்சியான கற்றை கட்டமைப்பு அமைப்பை உருவாக்கி, முடிவில் இருந்து இறுதிவரை ஒன்றுடன் ஒன்று சேர்க்க அனுமதிக்கின்றன; அதே குறுக்கு வெட்டு பரிமாணங்களுக்கு, C-பிரிவு எஃகுடன் ஒப்பிடும்போது, குளிர்ந்த உருட்டப்பட்ட Z பிரிவு எஃகு பர்லின்கள் சிறந்த வளைக்கும் எதிர்ப்பை வழங்குகின்றன, அவை பெரிய அளவிலான, சாய்வான எஃகு அமைப்பு கூரைத் திட்டங்களுக்கு ஏற்றதாக அமைகின்றன.
1. கே: இசட்-பிரிவு எஃகு மற்றும் சி-பிரிவு எஃகு ஆகியவற்றுக்கு இடையே நான் எவ்வாறு வேறுபடுத்தி தேர்வு செய்ய வேண்டும்?
A: குறுகிய இடைவெளி கூரைகள் (15m கீழ்) மற்றும் சுமை தாங்கும் தொழிற்சாலை வெளிப்புற சுவர்களுக்கு C-பிரிவு எஃகு பயன்படுத்தவும்; இசட்-பிரிவு எஃகுக்கு பிட்ச் கூரைகள், பெரிய அளவிலான தொழிற்சாலை கட்டிடங்கள் (18மீக்கு மேல்), மற்றும் காற்று வீசும் கடற்கரை பகுதிகளில் ஸ்பேஸ் பிரேம் கூரைகளுக்கு முன்னுரிமை கொடுங்கள்.
2. கே: கடலோர திட்டங்களில் Z-பிரிவு எஃகுக்கு அரிப்பு பாதுகாப்பு எவ்வாறு உறுதி செய்யப்படுகிறது?
A: கடலோரப் பகுதிகளுக்கான ஆர்டர்கள் 120μm தடிமன் கொண்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு கீற்றுகளைப் பயன்படுத்தி தயாரிக்கப்படுகின்றன; சாக் ராட்கள், பர்லின் கிளீட்ஸ் மற்றும் ஈவ் பிரேஸ்கள் போன்ற அனைத்து துணை கூறுகளும் முக்கிய கட்டமைப்பு பிரிவுகளுக்கு முன் துருப்பிடிப்பதைத் தடுக்க அதே கனமான கால்வனேற்றம் செயல்முறைக்கு உட்படுகின்றன.
3. கே: நீங்கள் தனிப்பயன் நீளம் வெட்டுவதை வழங்குகிறீர்களா மற்றும் ஏற்றுமதிக்கான முழுமையான துணைப் பொருட்களை வழங்குகிறீர்களா?
ப: குறிப்பிட்ட நீளத்திற்கு வெட்டுவதை நாங்கள் ஆதரிக்கிறோம். சாக் ராட்கள், ஸ்ட்ரட்கள், ஈவ் பிரேஸ்கள், பர்லின் க்ளீட்ஸ் மற்றும் கனெக்டிங் போல்ட் உள்ளிட்ட முழு அளவிலான பாகங்கள்-குறிப்பிட்ட தொழிற்சாலை இடைவெளி மற்றும் காற்றின் சுமை தேவைகளுடன் பொருத்தப்பட்டு ஒரே கொள்கலனில் ஒன்றாக அனுப்பப்படும்.
4. கே: Z-பிரிவு எஃகு நேரடியாக சுவர் பர்லின்களாகப் பயன்படுத்த முடியுமா?
ப: இது பரிந்துரைக்கப்படவில்லை; சாய்ந்த விளிம்புகள் செங்குத்து சுவர் பேனல்களை ஏற்றுவதை கடினமாக்குகின்றன. சி-பிரிவு எஃகு சுமை தாங்கும் சுவர் பர்லின்களுக்கான நிலையான தேர்வாகும்.
