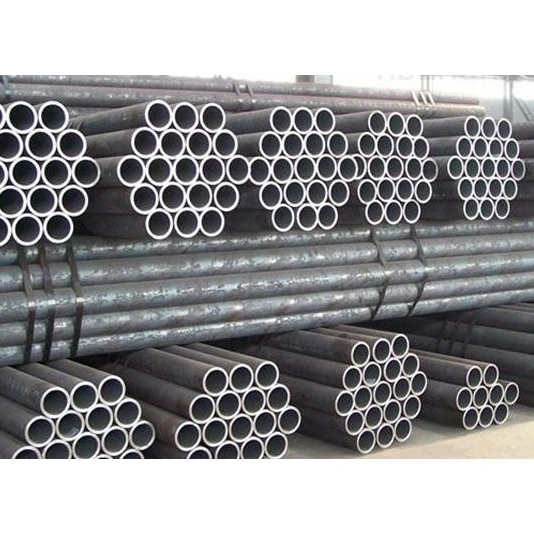

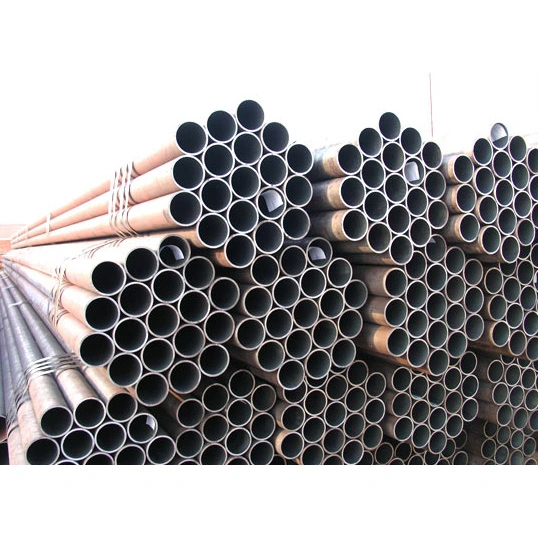

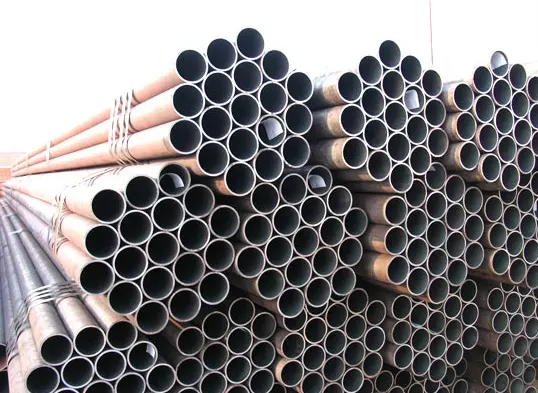

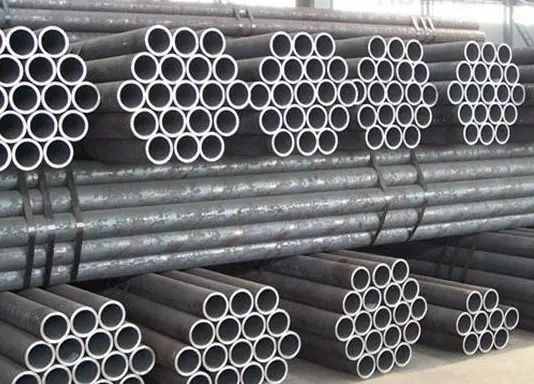

நம்பகமான சீன உற்பத்தியாளர் மற்றும் எஃகு கட்டமைப்பு கூறுகளின் ஒரு நிறுத்த சப்ளையர், HAISHENG கையிருப்பில் இருந்து தடையற்ற வட்ட கட்டமைப்பு எஃகு குழாய்களை வழங்குகிறது. இந்த குழாய்கள் சூடான உருட்டல் மற்றும் குளிர் வரைதல் போன்ற செயல்முறைகள் மூலம் திடமான பில்லெட்டுகளில் இருந்து உருவாகின்றன, இதன் விளைவாக தடையற்ற, ஒற்றை அமைப்பு உள்ளது. அவை GB/T 8163 மற்றும் GB/T 6479 போன்ற தரநிலைகளுக்கு இணங்குகின்றன, 20# மற்றும் Q355B உள்ளிட்ட பொதுவான பொருள் தரங்களுடன்.
1. வெல்ட் சீம்கள் இல்லாமல் ஒருங்கிணைந்த உருட்டல் மற்றும் துளையிடுதல் வழியாக உருவாக்கப்பட்டது; குழாய் சுவர் ஒரு சீரான, அடர்த்தியான நுண் கட்டமைப்பு மற்றும் நிலையான சர்வ திசை சுமை தாங்கும் திறன் ஆகியவற்றைக் கொண்டுள்ளது. உயர் அழுத்த எதிர்ப்பு, உயர் வெப்பநிலை சகிப்புத்தன்மை மற்றும் சோர்வு எதிர்ப்பு ஆகியவற்றின் அடிப்படையில் அவை பற்றவைக்கப்பட்ட குழாய்களை விட அதிகமாக உள்ளன.
2. சிறந்த சீல் மற்றும் அழுத்தம் தாங்கும் திறன்கள், கசிவு மற்றும் வெடிப்பு ஆகியவற்றிற்கு சிறந்த எதிர்ப்புடன், அவை தொடர்ச்சியான, நீண்ட கால அழுத்த நடவடிக்கைகளுக்கு ஏற்றதாக அமைகின்றன.
3. மென்மையான உள் மற்றும் வெளிப்புற மேற்பரப்புகள், சீரான சுவர் தடிமன் மற்றும் அதிக கட்டமைப்பு விறைப்பு; பதற்றம், சுருக்கம், வளைத்தல் மற்றும் முறுக்கு உள்ளிட்ட சிக்கலான அழுத்தங்களைத் தாங்கும் திறன் கொண்டது.
1. சூடான-உருட்டப்பட்ட மற்றும் குளிர்-வரையப்பட்ட வகைகளில் கிடைக்கும்: சூடான-சுருட்டப்பட்ட குழாய்கள் பெரிய விட்டம், தடித்த சுவர்கள் மற்றும் உயர் வெப்பநிலை பயன்பாடுகளுக்கு ஏற்றது; குளிர்-வரையப்பட்ட குழாய்கள் உயர் பரிமாண துல்லியம் மற்றும் உயர்ந்த மேற்பரப்பு தரத்தை வழங்குகின்றன, அவை துல்லியமான இயந்திரங்கள் மற்றும் சிறிய விட்டம் கொண்ட குழாய்களுக்கு ஏற்றதாக அமைகின்றன.
2. பரந்த அளவிலான பொருள் விருப்பங்கள்; தணித்தல் மற்றும் தணித்தல் அல்லது இயல்பாக்குதல் போன்ற வெப்ப சிகிச்சைகள் வலிமை மற்றும் கடினத்தன்மையை மேலும் அதிகரிக்க பயன்படுத்தப்படலாம், அவை அதிக சுமை மற்றும் சுழற்சி ஏற்றுதல் காட்சிகளுக்கு ஏற்றதாக இருக்கும்.
3. பரந்த இயக்க வெப்பநிலை வரம்புடன் சிறந்த உயர் மற்றும் குறைந்த வெப்பநிலை செயல்திறன்; குறைந்த வெப்பநிலையில் உடையக்கூடிய எலும்பு முறிவை எதிர்க்கும்.
1. வெட்டுதல், திருப்புதல், நூல் உருட்டுதல், வளைத்தல், வெல்டிங் மற்றும் வெப்ப சிகிச்சைக்கு ஏற்றது; சிறந்த இயந்திரத்திறன் இயந்திர கூறுகள் மற்றும் துல்லியமான குழாய் பொருத்துதல்களின் உற்பத்திக்கு சிறந்ததாக அமைகிறது. 2. நெகிழ்வான இணைப்பு முறைகள்: பல்வேறு தொழில்துறை அசெம்பிளி தேவைகளைப் பூர்த்தி செய்ய விளிம்பு, திரிக்கப்பட்ட, பற்றவைக்கப்பட்ட மற்றும் சுருக்க பொருத்துதல் இணைப்புகளை ஆதரிக்கிறது.
3. அரிப்பு எதிர்ப்பை மேம்படுத்த, சிக்கலான இயக்கச் சூழல்களுக்கு ஏற்றவாறு, கால்வனேற்றம், அரிப்பு எதிர்ப்பு பூச்சு மற்றும் செயலற்ற தன்மை போன்ற சிகிச்சைகளை மேற்கொள்ளலாம்.
1. சிக்கலான உற்பத்தி செயல்முறைகள் மற்றும் ஒப்பீட்டளவில் குறைந்த உற்பத்தி திறன் ஆகியவை அதே விவரக்குறிப்புகளின் பற்றவைக்கப்பட்ட எஃகு குழாய்களுடன் ஒப்பிடும்போது அதிக விலையில் விளைகின்றன.
2. உயர்நிலை அல்லது சிறப்பு விவரக்குறிப்புகளின் வரையறுக்கப்பட்ட பங்கு; சில தரமற்ற அளவுகளுக்கு தனிப்பயன் உற்பத்தி தேவைப்படுகிறது, இது நீண்ட டெலிவரி நேரங்களுக்கு வழிவகுக்கும்.
1. தடையற்ற வட்ட கட்டமைப்பு எஃகு குழாய்கள் சிறந்த ஒட்டுமொத்த செயல்திறனை வழங்குகின்றன, அதே விவரக்குறிப்புகளின் பற்றவைக்கப்பட்ட குழாய்களை விட அவை கனமானவை மற்றும் அதிக பொருள் தேவைப்படுகிறது, இதன் விளைவாக நிலையான குறைந்த அழுத்தம், சுற்றுப்புற வெப்பநிலை சிவில் பயன்பாடுகளுக்கு குறைந்த செலவு-செயல்திறன் ஏற்படுகிறது.
2. உயர் அழுத்தம், உயர் வெப்பநிலை அல்லது அபாயகரமான நிலைமைகள் சம்பந்தப்பட்ட முக்கியமான தொழில்துறை பயன்பாடுகளில் முதன்மையாகப் பயன்படுத்தப்படுகிறது; நிலையான சாரக்கட்டு அல்லது எளிய பாதுகாப்புக் கம்பிகள் போன்ற குறைந்த-சுமை துணைக் கூறுகளுக்கு பொதுவாகப் பயன்படுத்தப்படுவதில்லை.
1. உயர் அழுத்த திரவ போக்குவரத்து
உயர் அழுத்த நீர், நீராவி, அழுத்தப்பட்ட காற்று, எண்ணெய், எரிவாயு மற்றும் இரசாயன ஊடகங்களைக் கொண்டு செல்வது; தடையற்ற தன்மை மற்றும் உயர்ந்த சீல் செய்யும் திறன் ஆகியவை கசிவு அபாயங்களை நீக்குகிறது.
2. வெப்ப மற்றும் கொதிகலன் குழாய்கள்
கொதிகலன் நீர் சுவர்கள், சூப்பர் ஹீட்டர்கள், தலைப்புகள் மற்றும் முக்கிய வெப்ப குழாய் நெட்வொர்க்குகளுக்குப் பயன்படுத்தப்படுகிறது, அதிக வெப்பநிலை மற்றும் உயர் அழுத்த நிலைமைகளைத் தாங்கும் திறன் கொண்டது.
3. இரசாயனத் தொழில் மற்றும் அழுத்தக் கப்பல் கூறுகளை உருவாக்குதல்
உலை முனைகள், வெப்பப் பரிமாற்றி குழாய் மூட்டைகள், இரசாயன செயல்முறை குழாய்கள் மற்றும் சிக்கலான இரசாயன சூழல்களுக்கு ஏற்ற அரிப்பை-எதிர்ப்பு கோடுகள்.
4. இயந்திர கூறு உற்பத்தி
ஹைட்ராலிக் சிலிண்டர்கள், நியூமேடிக் சிலிண்டர்கள், புஷிங்ஸ், துல்லியமான எந்திர வெற்றிடங்கள், டிரைவ் ஷாஃப்ட்ஸ் மற்றும் கட்டுமான இயந்திரங்களுக்கான சுமை தாங்கும் குழாய் கூறுகள்.
5. எண்ணெய், எரிவாயு மற்றும் ஆற்றல் பொறியியல்
எண்ணெய் மற்றும் இயற்கை எரிவாயு பிரித்தெடுத்தல் மற்றும் பரிமாற்றக் கோடுகள், சேகரிப்பு குழாய்கள் மற்றும் எண்ணெய் வயல் துளையிடுதல் மற்றும் பிரித்தெடுப்பதற்கான துணை குழாய்கள்.
6. கனரக எஃகு கட்டமைப்பு கூறுகள்
உயர் அழுத்த வட்ட குழாய் நெடுவரிசைகள், கனரக டிரஸ்கள், சுமை தாங்கும் உபகரண ஆதரவுகள் மற்றும் பெரிய இயந்திரங்களுக்கான சுமை தாங்கும் குழாய் கூறுகள்.
7. சிறப்பு இயக்க நிலைமைகளுக்கான குழாய்
குறைந்த வெப்பநிலை குழாய்கள், கிரையோஜெனிக் உபகரண குழாய்கள், எரியக்கூடிய அல்லது வெடிக்கும் ஊடகங்களுக்கான போக்குவரத்து கோடுகள் மற்றும் உயர் அழுத்த தீ-அடக்கும் குழாய்கள்.
1. மின்சாரம் மற்றும் வெப்ப ஆற்றல்: கொதிகலன் குழாய்கள், நீராவி விநியோக நெட்வொர்க்குகள் மற்றும் வெப்ப மற்றும் கூட்டு மின் உற்பத்தி நிலையங்களில் மின் உற்பத்தி சாதனங்களுக்கான துணை குழாய்கள்.
2. பெட்ரோ கெமிக்கல் தொழில்: சுத்திகரிப்பு நிலையங்கள், இரசாயன ஆலைகள் மற்றும் எண்ணெய்/எரிவாயு வயல்களில் வினைத்திறன் சாதனங்களுக்கான செயலாக்க குழாய்கள், சேகரிப்பு மற்றும் பரிமாற்றக் கோடுகள் மற்றும் குழாய் கூறுகள்.
3. கனரக இயந்திரங்கள்: ஹைட்ராலிக் உபகரணங்கள், கட்டுமான இயந்திரங்கள், இயந்திர கருவிகள் மற்றும் வாகன உற்பத்திக்கான துல்லியமான குழாய் கூறுகள் மற்றும் தண்டு பாகங்கள்.
4. நகராட்சி தீ பாதுகாப்பு: உயர் அழுத்த நகர்ப்புற தீயணைப்பு குழாய் நெட்வொர்க்குகள் மற்றும் தொழில்துறை உயர் அழுத்த நீர் விநியோக அமைப்புகள்.
5. கட்டடக்கலை எஃகு கட்டமைப்புகள்: சுமை தாங்கும் நெடுவரிசை குழாய்கள் மற்றும் கனரக தொழில்துறை ஆலைகள், அரங்கங்கள் மற்றும் பெரிய அளவிலான டிரஸ்களுக்கான முதன்மை கட்டமைப்பு உறுப்பினர்கள்.
6. கப்பல் கட்டுதல் மற்றும் விண்வெளி: கடல் உந்துவிசை குழாய்கள், ஹைட்ராலிக் அமைப்புகள் மற்றும் விண்வெளி பயன்பாடுகளுக்கான துல்லியமான குழாய்கள்.
7. குளிர்பதனம் மற்றும் கிரையோஜெனிக்ஸ்: குளிர் சேமிப்பு வசதிகள், கிரையோஜெனிக் உபகரணங்கள் மற்றும் திரவ நைட்ரஜன் அல்லது திரவ ஆக்ஸிஜனைக் கொண்டு செல்வதற்கான குழாய்கள்.
· சூடான சுருட்டப்பட்ட தடையற்ற குழாய்கள்: முதன்மையாக பெரிய விட்டம் மற்றும் தடித்த சுவர்; பொதுவாக உயர் வெப்பநிலை, உயர் அழுத்த பிரதான குழாய்கள் மற்றும் பெரிய சுமை தாங்கும் கட்டமைப்பு கூறுகளுக்கு பயன்படுத்தப்படுகிறது.
· குளிர் வரையப்பட்ட தடையற்ற குழாய்கள்: சிறிய விட்டம், உயர் பரிமாண துல்லியம் மற்றும் மென்மையான மேற்பரப்பு முடிவுகளால் வகைப்படுத்தப்படுகிறது; துல்லியமான இயந்திரங்கள், கருவி குழாய்கள் மற்றும் ஹைட்ராலிக் பொருத்துதல்களுக்கு பொதுவாகப் பயன்படுத்தப்படுகிறது.
·ஜிபி/டி 8162: கட்டமைப்பு நோக்கங்களுக்காக தடையற்ற எஃகு குழாய்கள்
·ஜிபி/டி 8163: திரவ போக்குவரத்துக்கான தடையற்ற எஃகு குழாய்கள்
·ஜிபி 3087: குறைந்த மற்றும் நடுத்தர அழுத்த கொதிகலன்களுக்கான தடையற்ற எஃகு குழாய்கள்
·ஜிபி 5310: உயர் அழுத்த கொதிகலன்களுக்கான தடையற்ற எஃகு குழாய்கள்
·ஜிபி 9948: பெட்ரோலியத்தில் விரிசல் ஏற்படுவதற்கான தடையற்ற எஃகு குழாய்கள்
1) வெளிப்புற விட்டம் வரம்பு (D)
·ஹாட்-ரோல்டு: 219–1200 மிமீ (பொது அளவுகள்: 57, 76, 89, 108, 159, 219, 273, 325)
·குளிரால் வரையப்பட்டது / குளிர்ச்சியாக உருட்டப்பட்டது: 6–219 மிமீ (பொதுவான துல்லியமான குழாய் அளவுகள்: 16, 20, 25, 32, 38, 42, 48)
2) சுவர் தடிமன் வரம்பு (t)
·ஹாட்-ரோல்டு: ≥3 மிமீ; அதிகபட்ச தடிமன் 100 மிமீக்கு மேல் இருக்கலாம்
·Cold-drawn: 0.5–10 mm
3) நீளம்
·ஹாட்-ரோல்ட்: 6–12 மீ (பொதுவாக 9–12 மீ)
குளிர்-வரையப்பட்ட: 2-6 மீ; நிலையான நீளம் கிடைக்கும்
4) பரிமாண சகிப்புத்தன்மை (வழக்கமான)
· வெளிப்புற விட்டம்: ± 0.5 மிமீ அல்லது ± 1% (எது கடுமையானது)
·சுவர் தடிமன்: +15% / −12.5%
· குளிர் வரையப்பட்ட துல்லிய குழாய்: ± 0.05 மிமீ வரை OD சகிப்புத்தன்மை; சுவர் தடிமன் ± 0.05 மிமீ
5) கோட்பாட்டு எடை (கிலோ/மீ)
W=(D−t)×t×0.02466
1) கார்பன் ஸ்டீல் பைப்புகள் (கிரேடுகள் 10#, 20#)
தரம் 10#:
இழுவிசை வலிமை (Rm): ≥335 MPa
மகசூல் வலிமை (ReL): ≥205 MPa
எலும்பு முறிவு (A): ≥24%
Grade 20# (Most Common):
Rm: 410–550 MPa
ReL: ≥245 MPa MPaA: ≥25%
2) குறைந்த-அலாய் அதிக வலிமை கொண்ட எஃகு (Q345B/Q355B)
·Rm: 470–630 MPa
·ReL: ≥345 MPa
·A: ≥20%
3) பொதுவான கொதிகலன்/உயர் அழுத்த தரங்கள் (20G, 15CrMoG, 12Cr1MoV)
·20G: Rm 410–550 MPa, ReL ≥245 MPa
·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa
4) கடினத்தன்மை (HB)
·20#, Q345: தோராயமாக. 137–197 HB
·அலாய் அணைக்கப்பட்ட மற்றும் மென்மையாக்கப்பட்ட எஃகு: 200–280 HB
1) வேலை அழுத்தம் (அனுபவ மதிப்புகள், 20#/GB/T8163)
சுற்றுப்புற வெப்பநிலை: ≤10 MPa (100 பார்)
கொதிகலன் குழாய் (20G): ≤16 MPa
உயர் அழுத்த கொதிகலன் (12Cr1MoV): 25 MPa+ வரை
2) பொருந்தக்கூடிய வெப்பநிலை
·பொது திரவ குழாய் (20#): −20 முதல் 350°C வரை
கொதிகலன் குழாய் (20G): ≤450°C
·வெப்ப-எதிர்ப்பு அலாய் (15CrMo/12Cr1MoV): ≤550–580°C
குறைந்த வெப்பநிலை எஃகு (Q345D): −40°C இல் பயன்படுத்தக்கூடியது
3) ஹைட்ரோஸ்டேடிக் சோதனை அழுத்தம் (தரநிலை)
·GB/T8163: P=2⋅σ⋅t/D (குறிப்பிட்ட மகசூல் வலிமையில் σ = 60%); பொதுவாக 6-10 MPa, 10-30 வினாடிகளுக்கு நடைபெறும்
அடர்த்தி: 7.85 g/cm³
· நெகிழ்ச்சியின் மாடுலஸ்: 2.06×10⁵ MPa
பாய்சன் விகிதம்: 0.3
· வெப்ப கடத்துத்திறன்: தோராயமாக. 45 W/(m·K)
· நேரியல் விரிவாக்கத்தின் குணகம்: தோராயமாக. 12 × 10⁻⁶ /°C
· தடையற்ற (வெல்ட் சீம்கள் இல்லை); சீரான நுண் கட்டமைப்பு; வெல்ட் சீம்களுடன் தொடர்புடைய வலிமை பலவீனங்களிலிருந்து இலவசம்
· குளிர்-வரையப்பட்ட: மென்மையான மேற்பரப்பு பூச்சு (Ra 3.2-12.5 μm); உயர் பரிமாண துல்லியம்
· ஹாட்-ரோல்டு: கனமான மேற்பரப்பு அளவு; குறைந்த பரிமாண துல்லியம்; குறைந்த செலவு
|
தேசிய தரநிலை தடையற்ற எஃகு குழாய் விவரக்குறிப்பு விளக்கப்படம் |
|||
|
விவரக்குறிப்பு |
விவரக்குறிப்பு |
விவரக்குறிப்பு |
விவரக்குறிப்பு |
|
4*1/6-14*1-3 |
38*5.5 |
89*5 |
133*18 |
|
14*3.5 |
42*3 |
89*5.5 |
159*6 |
|
14*4 |
42*3.5 |
89*6 |
159*6.5 |
|
16*3 |
42*4 |
89*7 |
159*7 |
|
18*2 |
42*5 |
89*7.5 |
159*8 |
|
18*3 |
42*6 |
89*8 |
159*9.5 |
|
18*4 |
42*8 |
89*9 |
159*10 |
|
18*5 |
45*3 |
89*10 |
159*12 |
|
19*2 |
45*4 |
89*11 |
159*14 |
|
21*4 |
45*5 |
89*12 |
159*16 |
|
22*2.5 |
45*6 |
108*4.5 |
159*18 |
|
22*3 |
45*7 |
108*5 |
159*20 |
|
22*4 |
48*4 |
108*6 |
159*28 |
|
22*5 |
48*4.5 |
108*7 |
168*6 |
|
25*2.5 |
48*5 |
108*8 |
168*7 |
|
25*3 |
48*6 |
108*9 |
168*8 |
|
25*4 |
48*7 |
108*10 |
168*9.5 |
|
25*5 |
48.3*12.5 |
108*12 |
168*10 |
|
25*5.5 |
51*3 |
108*14 |
168*11 |
|
27*3.5 |
51*3.5 |
108*15 |
168*12 |
|
27*4 |
51*4 |
108*16 |
168*14 |
|
27*5 |
51*5 |
108*20 |
168*15 |
|
27*5.5 |
51*6 |
114*5 |
168*16 |
|
28*2.5 |
57*4 |
114*6 |
168*18 |
|
28*3 |
57*5 |
114*7 |
168*20 |
|
28*3.5 |
57*5.5 |
114*8 |
168*22 |
|
28*4 |
57*6 |
114*8.5 |
168*25 |
|
30*2.5 |
60*4 |
114*9 |
168*28 |
|
32*2.5 |
60*4 |
114*10 |
180*10 |
|
32*3 |
60*5 |
114*11 |
194*10 |
|
32*3.5 |
60*6 |
114*12 |
194*12 |
|
32*4 |
60*7 |
114*13 |
194*14 |
|
32*4.5 |
60*8 |
114*14 |
194*16 |
|
32*5 |
60*9 |
114*16 |
194*18 |
|
34*3 |
60*10 |
114*18 |
194*20 |
|
34*4 |
76*4.5 |
133*5 |
194*26 |
|
34*4.5 |
76*5 |
133*6 |
219*6.5 |
|
34*5 |
76*6 |
133*7 |
219*7 |
|
34*6.5 |
76*7 |
133*8 |
219*8 |
|
38*3 |
76*8 |
133*10 |
219*9 |
|
38*3.5 |
76*9 |
133*12 |
219*10 |
|
38*4 |
76*10 |
133*13 |
219*12 |
|
38*4.5 |
89*4 |
133*14 |
219*13 |
|
38*5 |
89*4.5 |
133*16 |
219*14 |
|
தேசிய தரநிலை தடையற்ற எஃகு குழாய் விவரக்குறிப்பு விளக்கப்படம் |
|||
|
219*16 |
273*36 |
356*28 |
426*12 |
|
219*18 |
273*40 |
356*36 |
426*13 |
|
219*20 |
273*42 |
377*9 |
426*14 |
|
219*22 |
273*45 |
377*10 |
426*17 |
|
219*24 |
298.5*36 |
377*12 |
426*20 |
|
219*25 |
325*8 |
377*14 |
426*22 |
|
219*26 |
325*9 |
377*15 |
426*30 |
|
219*28 |
325*10 |
377*16 |
426*36 |
|
219*30 |
325*11 |
377*18 |
426*40 |
|
219*32 |
325*12 |
377*20 |
426*50 |
|
219*35 |
325*13 |
377*22 |
457*9.5 |
|
219*38 |
325*14 |
377*25 |
457*14 |
|
273*7 |
325*15 |
377*32 |
457*16 |
|
273*8 |
325*16 |
377*36 |
457*19 |
|
273*9 |
325*17 |
377*40 |
457*24 |
|
273*9.5 |
325*18 |
377*45 |
457*65 |
|
273*10 |
325*20 |
377*50 |
508*13 |
|
273*11 |
325*22 |
406*9.5 |
508*16 |
|
273*12 |
325*23 |
406*11 |
508*20 |
|
273*13 |
325*25 |
406*13 |
508*22 |
|
273*15 |
325*28 |
406*17 |
558.8*14 |
|
273*16 |
325*30 |
406*22 |
530*13 |
|
273*18 |
325*32 |
406*32 |
530*20 |
|
273*20 |
325*36 |
406*36 |
570*12.5 |
|
273*22 |
325*40 |
406*40 |
610*13 |
|
273*25 |
325*45 |
406*55 |
610*18 |
|
273*28 |
356*9.5 |
406.4*50 |
610*78 |
|
273*30 |
356*12 |
406.4*55 |
624*14.2 |
|
273*32 |
356*15 |
406*60 |
824*16.5 |
|
273*35 |
356*19 |
406*65 |
824*20 |
