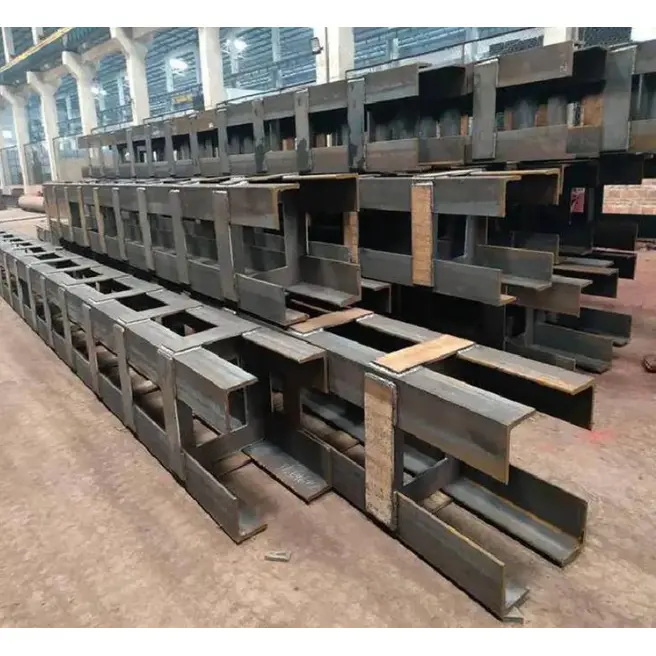

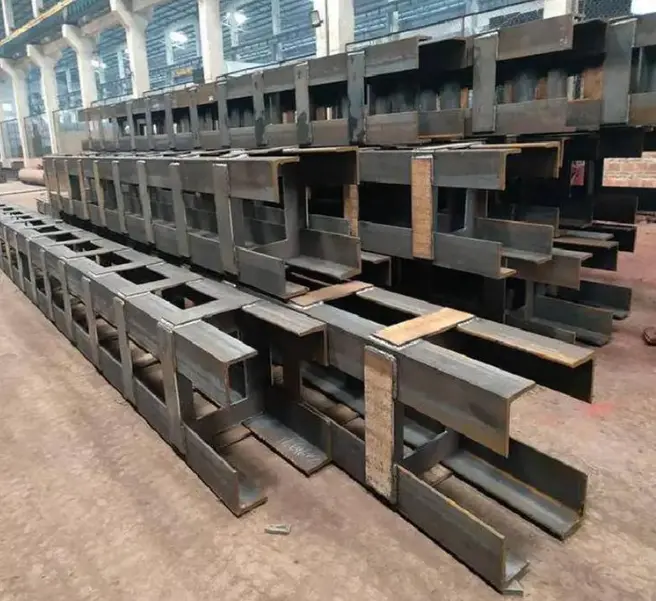

இந்த வடிவ கட்டமைப்பு எஃகு நெடுவரிசைகள் கட்டுமான வரைபடங்கள், உண்மையான தள தளவமைப்புகள் மற்றும் குறிப்பிட்ட சுமை தாங்கும் தேவைகள் ஆகியவற்றின் அடிப்படையில் புனையப்பட்டது. தேசிய தரநிலையான கட்டமைப்பு எஃகுப் பிரிவுகள் மற்றும் எஃகு தகடுகளை மூலப்பொருளாகப் பயன்படுத்தி, அவை தனிப்பயனாக்கப்பட்ட செயல்முறைகளுக்கு உட்படுகின்றன-வெட்டுதல், வளைத்தல், பிளவுபடுத்துதல் மற்றும் வெல்டிங், நேராக்குதல், அடிப்படைத் தட்டுகள் மற்றும் குஸ்ஸெட் தகடுகளை இணைத்தல், துளை எந்திரம் மற்றும் அரிப்பு எதிர்ப்பு மேற்பரப்பு சிகிச்சை ஆகியவை அடங்கும்.
1. முக்கிய வரையறை
வடிவ கட்டமைப்பு எஃகு நெடுவரிசை என்பது நிலையான செவ்வக, வட்ட அல்லது வழக்கமான H-பீம் வகைகளுக்கு வெளியே வரும் குறுக்கு வெட்டு கொண்ட செங்குத்து சுமை தாங்கும் எஃகு உறுப்பினரைக் குறிக்கிறது. இந்த நெடுவரிசைகள் பல எஃகு தகடு கூறுகள், கட்டமைப்பு பிரிவுகள் மற்றும்/அல்லது எஃகு குழாய்களை ஒன்றாக வெல்டிங் செய்வதன் மூலம் புனையப்படுகின்றன. கட்டிட மூலைகள், மறைக்கப்பட்ட சுவர் நெடுவரிசைகள், கட்டடக்கலை அம்சங்கள், பெரிய அளவிலான இடங்கள் மற்றும் குடியிருப்பு அல்லது பொது கட்டிட கட்டமைப்புகள், கட்டடக்கலை இடஞ்சார்ந்த மற்றும் அழகியல் தேவைகளுடன் கட்டமைப்பு சுமை தாங்கும் தேவைகளை சமநிலைப்படுத்துதல் போன்ற பயன்பாடுகளில் அவை முதன்மையாகப் பயன்படுத்தப்படுகின்றன.
2. பொதுவான குறுக்குவெட்டு வகைப்பாடுகள்
எல்-வடிவ (மூலை நெடுவரிசை): மூலைகளை உருவாக்க வடிவமைக்கப்பட்டுள்ளது; இரண்டு கூறுகளால் ஆனது; உட்புற இடத்திற்குள் நீண்டு செல்லாமல் சுவர்களுக்கு எதிராக ஃப்ளஷ் பொருந்துகிறது.
டி-வடிவ (எட்ஜ் நெடுவரிசை): சுவர்களின் நடுவில் அல்லது தாழ்வாரங்களில் பயன்படுத்தப்படுகிறது; மூன்று கூறுகளால் ஆனது; சீரான சுமை விநியோகத்தை வழங்குகிறது.
சிலுவை வடிவம் (மத்திய நெடுவரிசை): கட்டிடத்திற்குள் ஒரு முக்கிய நெடுவரிசையாகப் பயன்படுத்தப்படுகிறது; நான்கு சமச்சீர் கூறுகளைக் கொண்டுள்ளது; அதிக பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் நில அதிர்வு செயல்திறனை வழங்குகிறது.
Z-வடிவ, வைர வடிவ மற்றும் பல-உறுப்பு லட்டு நெடுவரிசைகள்: சிக்கலான தரைத் திட்டங்கள், பெரிய இடைவெளிகள் மற்றும் கான்டிலீவர் கட்டமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
கூட்டு வடிவ நெடுவரிசைகள்: T-பிரிவுகள் அல்லது H-பீம்கள் கொண்ட சதுர அல்லது வட்டக் குழாய்களைப் பிரிப்பதன் மூலம் உருவாக்கப்பட்டது; உயரமான மற்றும் அதிக சுமை பயன்பாடுகளுக்கான முக்கிய தேர்வு. · மாறி-பிரிவு / வளைந்த தரமற்ற நெடுவரிசைகள்: கட்டிடக்கலை முகப்பில் ஸ்டைலிங் மற்றும் வளைந்த திரை சுவர்கள் வடிவமைக்கப்பட்டுள்ளது; நெடுவரிசையின் விட்டம் அல்லது அகலம் நீளத்துடன் மாறுபடும்.
3. பொருட்கள் மற்றும் பயன்பாடுகள்
·முதன்மை பொருட்கள்: Q235B, Q355B (நிலையான திட்டங்கள்); குறைந்த வெப்பநிலை / அதிக நில அதிர்வு பயன்பாடுகள்: Q355NL, Q355GJ.
·முக்கிய அம்சங்கள்: மெல்லிய நெடுவரிசை கால்கள், சுவர்களுக்குள் மறைக்கப்பட்டவை, அதிக இடத்தைப் பயன்படுத்துதல், அதிக மூட்டு விறைப்பு மற்றும் நெகிழ்வான ஸ்டைலிங்.
(I) நெடுவரிசை உடல்
1.முக்கிய கால் விவரக்குறிப்புகள்: சதுர/வட்ட வெற்றுப் பிரிவுகள், டி-பிரிவுகள், எச்-பிரிவுகள் அல்லது தடிமனான எஃகு தகடுகள், குறுக்குவெட்டு வடிவமைப்பின் அடிப்படையில் அசெம்பிள் செய்யப்பட்டு பற்றவைக்கப்படுகின்றன; 8-50 மிமீ நிலையான கால் தடிமன்; கால் உயரம்-தடிமன் விகிதம் ≤ 4 (குறியீடு வரம்பு).
2.உள் விறைப்பு அமைப்பு
oTransverse stiffening rings/plates: உள்ளூர் buckling தடுக்க; சுமை வடிவமைப்பால் தீர்மானிக்கப்படும் இடைவெளி.
செங்குத்து விறைப்பு விலா எலும்புகள்: அழுத்தத்தை விநியோகிக்க பல கால் சந்திப்புகள் மற்றும் பீம்-நெடுவரிசை கூட்டு மண்டலங்களில் குவிந்துள்ளது.
3.பிரிவு பிளவு அமைப்பு: பிரிவுகளில் புனையப்பட்ட கூடுதல் நீண்ட நெடுவரிசைகள்; சுற்றளவு பட் வெல்ட்ஸ் (கிரேடு I வெல்ட்ஸ் 100% அல்ட்ராசோனிக் சோதனை); தொழிற்சாலைக்கு முந்தைய கூட்டத்தைத் தொடர்ந்து ஆன்-சைட் பிளவு.
1.நெடுவரிசை அடிப்படை தட்டு (கீழ் முனை): சதுர அல்லது தனிப்பயன் வடிவ எஃகு தகடு, 16-60 மிமீ தடிமன்; நங்கூரம் போல்ட் (M20-M64), விறைப்பு விலா எலும்புகள் மற்றும் கான்கிரீட் அடித்தளத்தை பொருத்துவதற்கான நங்கூரம் தகடுகள் ஆகியவை அடங்கும்.
2.நெடுவரிசை மேல் தட்டு / இறுதி தட்டு (மேல் முனை): பிளாட் எண்ட் பிளேட், பெவல்ட் எண்ட் பிளேட் அல்லது தனிப்பயன் ஃபிளேன்ஜ் பிளேட்; மேல்-நிலை நெடுவரிசைகள் அல்லது எஃகு கற்றைகளுடன் இணைப்பதற்காக முன் துளையிடப்பட்ட போல்ட் துளைகள் அல்லது வெல்ட் பெவல்களைக் கொண்டுள்ளது.
3.எண்ட் கேப் பிளேட்: தண்ணீர் மற்றும் குப்பைகள் நுழைவதைத் தடுக்க, நெடுவரிசையின் மேல் மற்றும் கீழ் பகுதியை மூடுகிறது; ஒரு முழுமையான முத்திரைக்காக முழுமையாக பற்றவைக்கப்பட்டது.
1.Corbels / Gusset தகடுகள்: எஃகு கற்றைகள், ட்ரஸ்கள் அல்லது பிரேசிங் உறுப்பினர்களை ஆதரிக்க, தரமற்ற நெடுவரிசையின் பக்கங்களில் பற்றவைக்கப்பட்ட கான்டிலீவர் கார்பெல்ஸ் அல்லது இணைப்பு தகடுகள். 2. நெடுவரிசைக் கால்களின் வெளிப்புற விளிம்புகளில் வளைய அல்லது பக்கவாட்டு இணைப்புத் தகடுகள் அமைக்கப்பட்டு, பல-திசை எஃகு கற்றை இணைப்புகள் மற்றும் திரைச் சுவர் ஃப்ரேமிங் இணைப்புகளுக்கு இடமளிக்கின்றன.
3. ஷியர் ஸ்டுட்கள் கான்கிரீட்-உறைக்கப்பட்ட அல்லது கான்கிரீட் நிரப்பப்பட்ட சிறப்பு-வடிவ எஃகு-குழாய் நெடுவரிசைகளுக்காக வடிவமைக்கப்பட்டுள்ளன, இது எஃகு மற்றும் கான்கிரீட் இடையே கூட்டு நடவடிக்கையை மேம்படுத்துகிறது.
1. துரு அகற்றுதல்: முழு-மேற்பரப்பு ஷாட் வெடித்தல் அல்லது Sa2.5 தரத்திற்கு மணல் வெட்டுதல்.
2. பூச்சு அமைப்பு
o நிலையான அரிப்பு பாதுகாப்பு: எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் + இடைநிலை கோட் + மேல் பூச்சு; மொத்த உலர் பட தடிமன்: 80-160 μm.
உயர்-அரிப்பு சூழல்கள் (கடலோர/வேதியியல்): ஹாட்-டிப் கால்வனைசிங்; துத்தநாக பூச்சு தடிமன் ≥ 85 μm.
3. தீ பாதுகாப்பு: தீ பாதுகாப்பு தேவைகள் உள்ள பகுதிகளில் தீ-எதிர்ப்பு பூச்சுகள் (மெல்லிய-படம் அல்லது தடித்த-பட வகைகள்) பயன்பாடு.
· இணைப்பு போல்ட்கள்: நிலையான போல்ட்கள் மற்றும் தரம் 8.8/10.9 உயர் வலிமை போல்ட்கள் (பீம்-நெடுவரிசை மூட்டுகளுக்கு).
· வெல்டிங் நுகர்பொருட்கள்: அடிப்படை உலோகத்துடன் இணக்கமான வெல்டிங் கம்பி மற்றும் மின்முனைகள்.
· நிலைப்படுத்தல் கூறுகள், தற்காலிக இணைப்பு தகடுகள் மற்றும் தூக்கும் லக்ஸ் (தொழிற்சாலையில் முன்பே நிறுவப்பட்டது).
1. கான்கிரீட் நிரப்பப்பட்ட சிறப்பு-வடிவ எஃகு-குழாய் நிரல்: நெடுவரிசை உடல் முன்-உருவாக்கம் மற்றும் காற்று-வென்டிங் துளைகளைக் கொண்டுள்ளது; C30/C40/C50 கான்கிரீட்டின் ஆன்-சைட் காஸ்டிங் சுமை தாங்கும் திறனை கணிசமாக அதிகரிக்கிறது.
2. கான்கிரீட்-இணைக்கப்பட்ட சிறப்பு வடிவ நெடுவரிசை: நெடுவரிசை கால்களின் வெளிப்புறத்தில் நீளமான வலுவூட்டல் மற்றும் ஸ்டிரப்கள் ஏற்பாடு செய்யப்படுகின்றன, அதைத் தொடர்ந்து ஃபார்ம்வொர்க் மற்றும் கான்கிரீட் வார்ப்பு; தீ தடுப்பு, ஊடுருவக்கூடிய தன்மை மற்றும் மேம்பட்ட விறைப்பு ஆகியவற்றை வழங்குகிறது.
3. லாட்டிஸ் செய்யப்பட்ட சிறப்பு வடிவ நெடுவரிசை: பல எஃகு பிரிவுகளின் கலவை தட்டுகள் அல்லது லேசிங் பார்கள்; இலகுரக மற்றும் நீண்ட கால பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
1. விசேஷமாக வடிவமைக்கப்பட்ட எஃகு நெடுவரிசையின் முக்கிய உடல் (ஸ்டிஃபெனர்கள், எண்ட் பிளேட்டுகள் மற்றும் லிஃப்டிங் லக்ஸ் உட்பட);
2. அடிப்படை தட்டுகள், மேல் தட்டுகள், விளிம்பு தட்டுகள் மற்றும் தொடர்புடைய விறைப்பான்கள்;
3. ஆங்கர் போல்ட்கள், கட்டமைப்பு போல்ட்கள் மற்றும் ஷிம் தட்டுகள்;
4. கார்பெல்ஸ், இணைப்பு தட்டுகள் மற்றும் லக் தட்டுகள்;
5. முழுமையான பூச்சு அல்லது கால்வனேற்றம் கொண்ட முடிக்கப்பட்ட கூறுகள்;
6. இணக்கத்திற்கான தயாரிப்பு சான்றிதழ்கள், பொருள் விவரக்குறிப்புகள், வெல்ட் ஆய்வு அறிக்கைகள் மற்றும் பரிமாண ஆய்வு பதிவுகள்.
· குறுக்கு வெட்டு: தரமற்ற பல மூட்டு கூட்டுப் பிரிவு; protruding மூலைகளிலும் இல்லாமல் சுவர்கள் எதிராக பறிப்பு பொருந்துகிறது; வட்ட/சதுர நெடுவரிசைகள் நிலையான, திடமான குறுக்குவெட்டுகளைக் கொண்டுள்ளன.
· கட்டமைப்பு: பல திசை இணைப்பு தகடுகள் மற்றும் பல செட் ஸ்டிஃபெனர்கள் சிறப்பு வடிவ நெடுவரிசைகளில் நிலையானவை; வட்ட நெடுவரிசைகள் பொதுவாக எளிய இறுதித் தட்டுகள் மற்றும் அடிப்படைத் தட்டுகளைப் பயன்படுத்துகின்றன.
· பயன்பாடு: சிறப்பு வடிவ நெடுவரிசைகள் கட்டமைப்பு சுமை தாங்கி கட்டிடக்கலை இடஞ்சார்ந்த தேவைகளை சமநிலைப்படுத்துகிறது; வட்ட நெடுவரிசைகள் அச்சு சுமை தாங்குதல், முறுக்கு எதிர்ப்பு மற்றும் குறைந்த காற்று எதிர்ப்பு ஆகியவற்றிற்கு முன்னுரிமை அளிக்கின்றன.
1. நெகிழ்வான வடிவியல்: வடிவ கட்டமைப்பு எஃகு நெடுவரிசைகளை எந்தவொரு தரமற்ற வடிவத்திலும் தனிப்பயனாக்கலாம், சிக்கலான கட்டடக்கலை கட்டமைப்புகள் மற்றும் மூலை இடங்களுடன் சரியாகப் பொருந்தும்.
2. துல்லியமான சுமை தாங்குதல்: சிறப்பு இணைப்பு புள்ளிகளில் விசித்திரமான ஏற்றுதல், பக்கவாட்டு சக்திகள் மற்றும் சுமை தாங்குதல் ஆகியவற்றிற்கான குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய கட்டமைப்புகள் உகந்ததாக இருக்கும்.
3. ஸ்பேஷியல் அடாப்டபிலிட்டி: இறுக்கமான இடைவெளிகள், மோசமான மூலைகள் மற்றும் நிலைதடுமாறிய தரை நிலைகள் போன்ற வழக்கமான நெடுவரிசைகளை நிறுவ முடியாத சூழ்நிலைகளுக்கு ஏற்றது.
4. மோனோலிதிக் கட்டுமானம்: தொழிற்சாலையில் ஒற்றை அலகாக முன் தயாரிக்கப்பட்டு, கட்டமைப்பு ஒருமைப்பாடு, அதிக விறைப்பு மற்றும் உயர்ந்த நிலைத்தன்மை ஆகியவற்றை உறுதி செய்கிறது.
5. ஆன்-டிமாண்ட் தனிப்பயனாக்கம்: பொருட்கள், பரிமாணங்கள், உயரங்கள் மற்றும் இணைப்பு பாகங்கள் அனைத்தும் குறிப்பிட்ட வரைபடங்களுக்கு ஏற்றவாறு வடிவமைக்கப்படலாம்.
6. பல்துறை பயன்பாடுகள்: தரமற்ற தொழிற்சாலை கட்டமைப்புகள், நகராட்சி எஃகு கட்டமைப்புகள், மெஸ்ஸானைன் கட்டுமானம், உபகரண ஆதரவுகள் மற்றும் கட்டடக்கலை அம்சங்களுக்கான சிறப்பு நெடுவரிசைகளுக்கு ஏற்றது.
1. சுவர் அமைப்புகளுடன் சீரமைக்கிறது; துருத்திக்கொண்டிருக்கும் உட்புற நெடுவரிசைகள் இல்லை. எல்-வடிவ, டி-வடிவ மற்றும் சிலுவை வடிவ நெடுவரிசைகள் வெட்டு சுவர்களுக்கு எதிராக அமர்ந்திருக்கும் அல்லது சுவர் மூலைகளை நிரப்பி, பயன்படுத்தக்கூடிய தரைப் பகுதியை உட்கொள்ளும் புரோட்ரூஷன்களை நீக்குகிறது. மாறாக, சுற்றுக் குழாய்கள், எச்-பீம்கள் மற்றும் சதுரக் குழாய்கள் சுவர் மேற்பரப்பில் இருந்து நீண்டு, தரைத் திட்டங்கள் மற்றும் தளபாடங்கள் வைப்பதில் குறுக்கிடுகின்றன; குடியிருப்பு மற்றும் ஆயத்த பொது கட்டிடங்களுக்கு வடிவ நெடுவரிசைகள் விருப்பமான தேர்வாகும்.
2. ஒழுங்கற்ற கட்டிடக்கலை வடிவங்களுக்கு இடமளிக்கிறது. வளைந்த, கோண, மாறி-பிரிவு மற்றும் பலகோண கலவை நெடுவரிசைகளை உருவாக்கும் திறன் கொண்டது, வளைந்த திரைச் சுவர்கள், தனித்துவமான முகப்புகள் மற்றும் கான்டிலீவர் செய்யப்பட்ட மூலை கட்டமைப்புகளை எளிதாக்குகிறது. நிலையான சுற்று, சதுரம் மற்றும் H-பீம் பிரிவுகள் நிலையானவை, அவற்றை தனிப்பயன் வடிவங்களாக மாற்றுவதற்கான செலவு தடைசெய்ய முடியாத அளவுக்கு அதிகமாக உள்ளது.
3. உகந்த இடப் பயன்பாடு. சமமான சுமை தாங்கும் திறனைப் பராமரிக்கும் போது சுவரில் பதிக்கப்பட்ட இந்த நெடுவரிசைகள் பயன்படுத்தக்கூடிய தரைப் பகுதியைச் சேமிக்கின்றன - ரியல் எஸ்டேட் டெவலப்பர்களுக்கு "பொதுவான பகுதி" ஒதுக்கீட்டைக் (பகிரப்பட்ட இட விகிதங்கள்) குறைப்பதில் ஒரு தனித்துவமான நன்மையை வழங்குகிறது.
1. பல திசை சுமை பகிர்வு. பல கற்றைகள் ஒன்றிணைக்கும் மற்றும் பல மூட்டு கூட்டு குறுக்குவெட்டுகளுடன் சிலுவை வடிவ அமைப்புகளுடன் இணக்கமானது; முதன்மை விட்டங்கள், இரண்டாம் நிலை கற்றைகள் மற்றும் மூலைவிட்ட பிரேஸ்கள் நான்கு பக்கங்களிலும் இணைக்க முடியும். பீம்-நெடுவரிசை மூட்டுகளில் சுமை தாங்கும் செயல்திறன் எளிய சுற்று அல்லது சதுர நெடுவரிசைகளை விட உயர்ந்தது. சுற்றுக் குழாய்கள் 360° பீம் இணைப்புகளை அனுமதிக்கும் போது, அவை உட்புறச் சுவர்களுக்குள் உட்பொதிப்பது கடினம்; எச்-பீம்கள் இரண்டு ஆர்த்தோகனல் இணைப்பு திசைகளுக்கு (வலுவான மற்றும் பலவீனமான அச்சுகள்) வரையறுக்கப்பட்டுள்ளன.
2. வலுவான நில அதிர்வு ஒருமைப்பாடு: அடர்த்தியான உள் விறைப்பான்களுடன் கூடிய பல-மூட்டு கலவை எஃகு தகடு வடிவமைப்பைக் கொண்டுள்ளது. காஸ்ட்-இன்-பிளேஸ் அல்லது ப்ரீகாஸ்ட் கான்கிரீட்டுடன் இணைந்தால், இது ஒரு ஒருங்கிணைந்த எஃகு-கான்கிரீட் கட்டமைப்பை உருவாக்குகிறது, இது அதிக பக்கவாட்டு விறைப்பு மற்றும் சிறந்த வெட்டு எதிர்ப்பை வழங்குகிறது-அதிக நில அதிர்வு-தீவிர மண்டலங்களில் தனித்துவமான நன்மைகளை வழங்குகிறது.
3. நெகிழ்வான குறுக்குவெட்டு மற்றும் சுவர் தடிமன்: நெடுவரிசை உயரத்தில் மாறுபடும் செங்குத்து சுமைகளின் அடிப்படையில் கட்டமைப்பு செயல்திறனை மேம்படுத்த தட்டு தடிமன் அல்லது மூட்டு அகலத்தில் உள்ளூர்மயமாக்கப்பட்ட சரிசெய்தல்களை அனுமதிக்கிறது; மாறாக, வட்ட அல்லது சதுர வெற்றுப் பிரிவுகள் விட்டத்தை மாற்ற முழு உறுப்பினரையும் மாற்ற வேண்டும், இதன் விளைவாக அதிக மாற்றச் செலவுகள் ஏற்படும்.
1. ஆயத்த மற்றும் வார்ப்பு-இட அமைப்புகளுடன் தடையற்ற ஒருங்கிணைப்பு: நெடுவரிசை மூட்டுகளை சுவர்களுக்குள் உட்பொதிக்க முடியும், ரீபார் அல்லது ஷியர் ஸ்டுட்கள் முன்பே நிறுவப்பட்டிருக்கும், இது நேரடியாக கான்கிரீட் ஊற்றுவதை ஒரு கலப்பு நெடுவரிசையை உருவாக்க அனுமதிக்கிறது. இது வழக்கமான எஃகு நெடுவரிசை அமைப்புகளை விட (கான்கிரீட் நிரப்பப்பட்ட எஃகு குழாய்கள் அல்லது எஃகு-வலுவூட்டப்பட்ட கான்கிரீட் போன்றவை) மிக அதிகமான பன்முகத்தன்மையை வழங்குகிறது.
2. ஆன்-டிமாண்ட் இணைப்பு விவரம்: பத்தியின் குறுக்குவெட்டு வடிவத்தால் கட்டுப்படுத்தப்படாமல், கற்றைகள் இணைக்கும் இடத்தில் லக் தட்டுகள் மற்றும் கார்பல்களை பற்றவைக்க முடியும்; வட்ட அல்லது சதுரப் பிரிவுகளுக்கு கிளாம்பிங் காலர்களை நிறுவுதல் அல்லது துளைகளை வெட்டுதல் போன்ற சிக்கலான செயலாக்கம் தேவைப்படுகிறது.
3. நெகிழ்வான பிரிவு: பல்வேறு தரை சுமைகளுக்கு இடமளிக்க உயர் மற்றும் குறைந்த நிலைகளுக்கு இடையே எளிதாக விட்டம் மாற்றங்களை எளிதாக்குகிறது; குறுக்கு வெட்டு பரிமாணங்கள் முழு நெடுவரிசைக்கான முதன்மை பொருள் விவரக்குறிப்புகளை மாற்ற வேண்டிய அவசியமின்றி தரைக்கு-தளத்தில் சரிசெய்யப்படலாம்.
1. மறைக்கப்பட்ட அமைப்பு: நெடுவரிசை சுவரில் மறைக்கப்பட்டுள்ளது, இதன் விளைவாக வெளிப்படும் எஃகு வேலைகள் இல்லாமல் சுத்தமான வெளிப்புற முகப்பில் உள்ளது; வட்ட மற்றும் சதுர நெடுவரிசைகள் பொதுவாக வெளிப்படும்-பெரும்பாலும் இயற்கை அம்சங்கள் அல்லது அரங்கங்களில் பயன்படுத்தப்படுகின்றன-மற்றும் மறைக்க முடியாது.
2. மூலைகள் மற்றும் தனித்துவமான வடிவவியலுக்குப் பொருத்தமற்றது: மூலைகள், ஒளி-கிணறு விளிம்புகள் மற்றும் ஒழுங்கற்ற படிக்கட்டு இடங்களை உருவாக்குவதற்கு ஏற்றது, அங்கு L- வடிவ நெடுவரிசைகள் மட்டுமே தளவமைப்பிற்கு பொருந்தும்; இந்த கட்டமைப்புகளுக்கு வழக்கமான நெடுவரிசை வகைகள் பெரும்பாலும் பொருந்தாது.
பலம்
குடியிருப்பு மற்றும் முன் தயாரிக்கப்பட்ட வெட்டு சுவர் திட்டங்கள்: சிவில் வேலைகளில் உழைப்பு மற்றும் பொருட்களை சேமிக்கிறது (ப்ளாஸ்டெரிங் மற்றும் இரண்டாம் கட்டமைப்பு கூறுகள்), இதன் விளைவாக குறைந்த ஒட்டுமொத்த செலவுகள்; சிக்கலான வடிவங்களுக்கான விலையுயர்ந்த தனிப்பயன் உறைப்பூச்சு அல்லது அலங்கார உறைகளின் தேவையை நீக்குகிறது.
பலவீனங்கள்
தனித்த வெளிப்புற நெடுவரிசைகள் அல்லது பெரிய அளவிலான திறந்தவெளி அரங்குகள்: மெட்டீரியல் மற்றும் ஃபேப்ரிகேஷன் செலவுகள் வட்ட வடிவ வெற்றுப் பகுதிகளை விட அதிகமாக இருப்பதால், இந்தக் குறிப்பிட்ட பயன்பாடுகளில் அவை குறைந்த சிக்கனமாக இருக்கும்.
· எச்-பிரிவு எஃகு நெடுவரிசைகள்: நிலையான கட்டமைப்புகள், திறந்த-திட்ட தொழில்துறை ஆலைகள்;
· வட்ட வெற்றுப் பகுதி (CHS) நெடுவரிசைகள்: பெரிய அளவிலான இடங்கள், உயரமான நெடுவரிசைகள், வெளிப்புற நிலப்பரப்பு கட்டமைப்புகள்;
· சதுர வெற்றுப் பிரிவு (SHS) நெடுவரிசைகள்: வழக்கமான சிறிய அளவிலான கட்டமைப்புகள், எளிய ஆதரவுகள்;
· தனிப்பயன் வடிவ எஃகு நெடுவரிசைகள்: முன் தயாரிக்கப்பட்ட குடியிருப்பு அலகுகள், வெட்டு சுவர் கட்டமைப்புகள், ஒழுங்கற்ற கட்டிடக்கலை வடிவமைப்புகள், மறைக்கப்பட்ட மூலை நெடுவரிசைகள்.
1. தட்டு விநியோகத்தின் போது பொருள் தரத்தை சரிபார்க்கவும்; Q235B/Q355B எஃகு தகடுகளைத் தட்டையாக்கி நிலைப்படுத்தவும்.
2. CNC சுடர் அல்லது பிளாஸ்மா வெட்டும் இயந்திரங்களைப் பயன்படுத்தி வளர்ந்த பரிமாணங்களுக்கு கூறுகளை (முக்கிய/இரண்டாம் நிலை ஃபிளேன்ஜ் தகடுகள், விறைப்பான்கள், அடிப்படை தட்டுகள், இணைப்பு தகடுகள்) வெட்டுங்கள்; ஒரே நேரத்தில் எட்ஜ் பெவல்லிங் செய்யவும்.
3. வெல்ட் சுருக்கத்தை அனுமதிக்கவும்; தளவமைப்பு மற்றும் ஒழுங்கற்ற அல்லது தரமற்ற பகுதிகளை வெட்டுவதற்கு டெம்ப்ளேட்களைப் பயன்படுத்தவும்.
பர்ர்களை அகற்ற சிறிய பகுதிகளின் விளிம்புகள் மற்றும் மூலைகளை (ஸ்டிஃபெனர்கள், இணைப்பு தகடுகள்) அரைக்கவும்; உட்பொதிக்கப்பட்ட வெட்டு ஸ்டுட்கள் தேவைப்படும் பாகங்களில் லேஅவுட் கோடுகளைக் குறிக்கவும்.
1. பிரத்யேக அசெம்பிளி ஜிக்ஸ்/ஃபிக்சர்களை அமைக்கவும்; குறுக்கு வெட்டு வகை (எல், டி, க்ரூசிஃபார்ம் அல்லது பலகோணல்) அடிப்படையில் பொருத்துதல் தரவுகளை நிறுவுதல்.
2. முக்கிய விளிம்பு தட்டுகளை நிலைநிறுத்தி, கவ்விகளுடன் பாதுகாக்கவும்; விளிம்பு இடைவெளி, செங்குத்துத்தன்மை மற்றும் குறுக்கு வெட்டு பரிமாணங்களைக் கட்டுப்படுத்துகிறது.
3. அடுக்குகளில் குழிக்குள் உள் குறுக்கு விறைப்பான்கள் மற்றும் செங்குத்து விலா எலும்புகளை நிறுவவும்; டேக் வெல்ட்கள் மூலம் தற்காலிகமாக பாதுகாக்கவும்.
பிரிவுகளில் மாறி-பிரிவு ஒழுங்கற்ற நெடுவரிசைகளை இணைக்கவும்; மாறுதல் பிரிவுகளை (மாறுபட்ட அகலங்கள்) தனித்தனியாக முன் கூட்டவும்.
1. மூழ்கிய ஆர்க் வெல்டிங் (SAW) அல்லது CO2 வாயு-கவச வெல்டிங்கைப் பயன்படுத்தி பிரதான சீம்களில் முழு ஊடுருவல் மல்டி-பாஸ் வெல்டிங்கைச் செய்யவும்.
2. உள் மூடப்பட்ட விலா எலும்புகளுக்கு எலக்ட்ரோஸ்லாக் வெல்டிங்கிற்கு முன்னுரிமை கொடுங்கள்.
3. பீம்-நெடுவரிசை இணைப்பு மண்டலங்களில் வெல்ட்களை தரம் I என வகைப்படுத்தவும்; அடுத்தடுத்த அழிவில்லாத சோதனைக்கு (NDT) முடிக்கப்பட்ட வெல்ட்களைக் குறிக்கவும்.
சுடர் வெப்பமாக்கல் மற்றும் இயந்திர கருவிகளின் கலவையைப் பயன்படுத்தி வெல்டிங் தூண்டப்பட்ட முறுக்கு மற்றும் பக்கவாட்டு குனிதல்; கட்டுப்பாட்டு நெடுவரிசை நேராக மற்றும் குறுக்கு வெட்டு வடிவியல் சகிப்புத்தன்மை; வெல்டிங் அழுத்தங்களால் ஏற்படும் சிதைவை அகற்றவும்.
நெடுவரிசையின் இரு முனைகளையும் ஃபேஸ் மில்லிங் அல்லது ஃப்ளோர்-டைப் போரிங்-மிலிங் பயன்படுத்தி தட்டையான தன்மையையும் செங்குத்தாக இருப்பதையும் உறுதிசெய்யவும்; ஃபிளேன்ஜ்-இணைக்கப்பட்ட நெடுவரிசைகள், இயந்திர போல்ட் துளைகள் மற்றும் ஸ்பிகோட் மூட்டுகள் (rabbets). VII. இணைப்பு சட்டசபை மற்றும் வெல்டிங்
1. தனிப்பயன் வடிவ அடிப்படை தகடுகள் மற்றும் மேல் தட்டுகளை நெடுவரிசை தண்டுக்கு அசெம்பிள் செய்து பற்றவைக்கவும்; அடிப்படை தகடுகளுடன் பொருந்தக்கூடிய விறைப்பான்களை முழுமையாக வெல்ட் செய்யவும்.
2. வரைதல் ஆயத்தொலைவுகளின்படி முதன்மை மற்றும் இரண்டாம் நிலை கற்றைகளுக்கான வெளிப்புற கோர்பல்கள், லக் தட்டுகள் மற்றும் இணைப்பு தகடுகளை நிலைப்படுத்தி வெல்ட் செய்யவும்.
3. கடை-வெல்ட் தூக்கும் லக்ஸ்.
அதிக வலிமை கொண்ட போல்ட் மற்றும் நங்கூரம் போல்ட்களுக்கு துளைகளை துளைக்க CNC துளையிடும் இயந்திரங்களைப் பயன்படுத்தவும், துளை துல்லியம் தரநிலைகளை பூர்த்தி செய்வதை உறுதி செய்கிறது.
தரம் I வெல்ட்களில் 100% அல்ட்ராசோனிக் சோதனை (UT) செய்யவும்; விவரக்குறிப்புகளின்படி தரம் II வெல்ட்களில் மாதிரி ஆய்வுகளை நடத்துதல்; மறுவேலை மற்றும் இணக்கமற்ற வெல்ட்களை மீண்டும் பரிசோதிக்கவும்.
Sa2.5 தரத்திற்கு ஒட்டுமொத்த ஷாட் ப்ளாஸ்டிங் செய்யவும்; நிலையான எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர், இடைநிலை கோட் மற்றும் டாப் கோட் ஆகியவற்றைப் பயன்படுத்துங்கள்; நியமிக்கப்பட்ட தீ-பாதுகாப்பு மண்டலங்களில் தீ தடுப்பு பூச்சு பயன்படுத்தவும்; சுற்றுச்சூழல் நிலைமைகள் தேவைப்படும் இடங்களில் ஹாட்-டிப் கால்வனைசிங் பயன்படுத்தவும்.
அச்சு எண்கள், தரை நிலைகள் மற்றும் நிறுவல் நோக்குநிலையுடன் கூறுகளைக் குறிக்கவும்; பரிமாணங்கள், பற்றவைப்புகள் மற்றும் அரிப்பு பாதுகாப்பு ஆகியவற்றின் விரிவான ஆய்வுகளை நடத்துதல்; ஏற்றுமதிக்கான தர உத்தரவாத ஆவணங்கள் மற்றும் பொதிகளை வழங்கவும்.
1. வளைந்த மாறி-பிரிவு வடிவ நெடுவரிசைகள்: வளைக்கும் ஜிக்ஸைப் பயன்படுத்தி வளைந்த தட்டுகளை உருவாக்குங்கள்; இறுதி மூடல் வெல்டிங்கிற்கு முன் பிரிவுகளில் சோதனை சட்டசபையை செய்யவும்.
2. எஃகு-வலுவூட்டப்பட்ட கான்கிரீட் வடிவ நெடுவரிசைகள்: நெடுவரிசை வெளிப்புறத்தில் வெட்டு ஸ்டுட்களை முன்கூட்டியே நிறுவவும்; க்ரூட்டிங் மற்றும் ஏர் வென்டிங்கிற்கான ரிசர்வ் துளைகள்.
3. மல்டி-மெம்பர் லேட்டிஸ் வடிவ நெடுவரிசைகள்: முக்கிய உறுப்பினர்களை பேட்டன் தகடுகள் அல்லது லேசிங் பார்கள் மூலம் பிரிவுகளில் அசெம்பிள் செய்யவும்; ஆன்-சைட் அசெம்பிளிக்காக பிரிவுகளில் அனுப்பப்படுகிறது.
1. CHS நெடுவரிசைகள்: தட்டு உருட்டல் மற்றும் சுற்றளவு மடிப்பு வெல்டிங்; வடிவ நெடுவரிசைகள்: பல தட்டுகளின் அசெம்பிளி, ஜிக் அடிப்படையிலான வடிவமைத்தல் மற்றும் பல விறைப்பான விலா எலும்புகள்.
2. CHS நெடுவரிசைகள்: எளிய முகத்தை திருப்புதல்; வடிவ நெடுவரிசைகள்: விரிவான எண்ட்-ஃபேஸ் துருவல் தேவைப்படும் பல ஒழுங்கற்ற இறுதி முகங்கள்.
1. பொதுவான குறுக்குவெட்டு வடிவங்கள்: L-வடிவ, T-வடிவ, சிலுவை, பலகோண கலவை மற்றும் மாறி-பிரிவு வளைந்த நெடுவரிசைகள்; flange/web plate தடிமன்: 8-60 mm; ஒற்றை மூட்டு அகலம்: 100-600 மிமீ.
2. முடிக்கப்பட்ட தயாரிப்பு சகிப்புத்தன்மை
· நெடுவரிசை நேராக: ≤L/1000;
· குறுக்கு வெட்டு பரிமாண விலகல்: ± 2-3 மிமீ;
இறுதி முகம் செங்குத்தாக: ≤1/10 மூட்டு தடிமன்.
3. ஒற்றை-பிரிவு நீளம்: நிலையான 9 மீ/12 மீ; கூடுதல்-உயர் நெடுவரிசைகளுக்குப் பயன்படுத்தப்படும் பிரிக்கப்பட்ட பிளவு.
முக்கிய பொருட்கள்: Q235B, Q355B.
|
தரம் |
மகசூல் வலிமை |
இழுவிசை வலிமை |
விண்ணப்ப காட்சிகள் |
|
Q235B |
≥235MPa |
375-500MPa |
செங்கல்-கான்கிரீட் குடியிருப்பு கட்டிடங்களுக்கான உட்பொதிக்கப்பட்ட பாகங்கள், குறைந்த உயரமான பிரேம்கள் |
|
Q355B |
≥355MPa |
470-630MPa |
உயரமான கட்டிடங்கள், பூகம்பத்தை எதிர்க்கும் கட்டிடங்கள், அதிக சுமை சட்டங்கள் |
குறிப்பு: Q355NL தகுதியான குறைந்த வெப்பநிலை தாக்க செயல்திறன் கொண்ட குறைந்த வெப்பநிலை திட்டங்களுக்கு பரிந்துரைக்கப்படுகிறது.
1. விறைப்பு பண்புகள்: பல மூட்டு கூட்டுப் பிரிவு; X மற்றும் Y திசைகளில் உள்ள மந்தநிலையின் தருணங்களை வெவ்வேறு மூட்டு அகலம் மற்றும் தட்டு தடிமன் மூலம் நெகிழ்வாக சரிசெய்யலாம்; நிலையான சதுர வெற்றுப் பிரிவுகள் (SHS) அல்லது H-பீம்களுடன் ஒப்பிடும்போது உயர்ந்த பக்கவாட்டு மற்றும் வெட்டு எதிர்ப்பு; வெட்டு சுவர்களுடன் ஒருங்கிணைக்க ஏற்றது.
2. நில அதிர்வு செயல்திறன்: உட்புற நீளமான மற்றும் குறுக்கு விறைப்பு விலா எலும்புகளை கொண்டுள்ளது; உயர் கூட்டு விறைப்பு; அதிக நில அதிர்வு-தீவிர மண்டலங்களுக்கு மிகவும் பொருத்தமானது; சுமை தாங்கும் திறனை இரட்டிப்பாக்குவதை விட, எஃகு-வலுவூட்டப்பட்ட கான்கிரீட் நெடுவரிசைகளை உருவாக்க கான்கிரீட்டில் இணைக்கப்படலாம்.
3. தகவமைப்பு: சுவர் தடிமன் மற்றும் மூட்டு அகலத்தில் உள்ளூர் மாறுபாட்டை அனுமதிக்கிறது; குறுக்குவெட்டு தேவைக்கேற்ப நெடுவரிசை உயரத்துடன் சரிசெய்யப்படலாம்; மேல் தளங்களில் அதிக சுமைகள் மற்றும் கீழ் தளங்களில் இலகுவான சுமைகள் கொண்ட கட்டமைப்புகளுக்கு குறிப்பிடத்தக்க பொருளாதார நன்மைகளை வழங்குகிறது.
4. காற்று எதிர்ப்பு: சுவர்களில் உட்பொதிக்கப்பட்ட போது வெளிப்பாடு இல்லை (காற்று சுமை மிகக் குறைவு); வெளிப்படும் தரமற்ற நெடுவரிசைகளுக்கு, காற்றின் எதிர்ப்பு வட்டக் குழாய்களை விட அதிகமாக இருக்கும், ஆனால் H-பீம்களை விட குறைவாக இருக்கும்.
1. பீம்-நெடுவரிசை மூட்டுகள் மற்றும் முதன்மை பிளவு பற்றவைப்புகள்: தரம் I வெல்ட்ஸ்; 100% அல்ட்ராசோனிக் சோதனை (UT).
2. இரண்டாம் நிலை விலா வெல்ட்ஸ்: தரம் II வெல்ட்ஸ்; UT வழியாக 20% சீரற்ற ஆய்வு; வெல்ட் இயந்திர பண்புகள் அடிப்படை உலோகத்துடன் பொருந்துகின்றன அல்லது மீறுகின்றன.
1. துரு அகற்றுதல் தரம்: ஒட்டுமொத்த ஷாட் வெடித்தல் Sa2.5;
2. நிலையான பூச்சு: எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் + எபோக்சி மைக்கேசியஸ் அயர்ன் ஆக்சைடு இடைநிலை கோட் + டாப் கோட்; மொத்த உலர் பட தடிமன்: 80-160 μm;
3. கரையோர எதிர்ப்பு அரிப்பு: ஹாட் டிப் கால்வனைசிங் ≥85 μm;
4. தீயணைப்பு: 1-3 மணிநேர தீ தடுப்பு மதிப்பீடு இணக்கமான மெல்லிய-படம் அல்லது தடித்த-படம் உட்புகுந்த தீ-தடுப்பு பூச்சுகளைப் பயன்படுத்தி.
1. நெடுவரிசை அடிப்படை தட்டு: M20-M64 நங்கூரம் போல்ட் கொண்ட தனிப்பயன் வடிவ தட்டு (16-60 மிமீ தடிமன்);
2. பீம்-டு-நெடுவரிசை இணைப்பு: தரம் 8.8/10.9 உயர் வலிமை போல்ட்;
3. எஃகு-கான்கிரீட் கலப்பு நெடுவரிசை: எஃகு மற்றும் கான்கிரீட் இடையே பிணைப்பு வலிமையை அதிகரிக்க Φ19 வெட்டு ஸ்டுட்கள் நெடுவரிசை வெளிப்புறத்திற்கு பற்றவைக்கப்படுகின்றன.
கான்கிரீட் உறை (உள்/வெளி): பொதுவாக C30, C40, அல்லது C50 தரங்கள்; நெடுவரிசையின் உடலில் முன்-உருவாக்கம் மற்றும் காற்று-வெளியேற்ற துளைகள் உள்ளன.
· வட்ட வெற்றுப் பிரிவு (CHS) நெடுவரிசை: ஐசோட்ரோபிக் பண்புகள், குறைந்த காற்று எதிர்ப்பு, வெளிப்படும் நீண்ட கால கட்டமைப்புகளுக்கு ஏற்றது;
· எச்-பிரிவு எஃகு: தனித்துவமான வலுவான மற்றும் பலவீனமான அச்சுகள், தொழில்துறை தொழிற்சாலை சட்டங்களுக்கான தரநிலை;
· வடிவ கட்டமைப்பு எஃகு நெடுவரிசை: நெகிழ்வான குறுக்குவெட்டு, சுவர்களுக்குள் மறைக்கக்கூடியது, அனுசரிப்பு இருதரப்பு விறைப்பு, ஆயத்தமான குடியிருப்பு கட்டுமானத்திற்கு சிறப்பு.
