வட்ட எஃகு தூண்கள் செங்குத்து சுமை தாங்கும் கட்டமைப்பு உறுப்பினர்களாகும், முதன்மையாக வட்ட வடிவ வெற்று எஃகு குழாய்களால் ஆனது. பொறியியல் பயன்பாடுகளில், அவை முக்கியமாக அச்சு சுருக்கத்தைத் தாங்குகின்றன, அதே நேரத்தில் வளைக்கும் தருணங்கள், முறுக்கு தருணங்கள் மற்றும் கட்டமைப்பு உள்ளமைவைப் பொறுத்து பிற ஒருங்கிணைந்த சுமைகளுக்கு இடமளிக்கின்றன. இந்த நெடுவரிசைகளை தடையற்ற அல்லது பற்றவைக்கப்பட்ட வட்ட எஃகு குழாய்களைப் பயன்படுத்தி உருவாக்கலாம்; குழாய் விட்டம், சுவர் தடிமன், பொருள் தரம் மற்றும் இணைப்பு விவரங்கள் போன்ற குறிப்பிட்ட அளவுருக்கள் வடிவமைப்பு சுமைகள், இடைவெளி, கட்டிட உயரம், நிறுவல் நிலைமைகள் மற்றும் சேவை சூழல் ஆகியவற்றின் அடிப்படையில் தீர்மானிக்கப்படுகின்றன. பேஸ் பிளேட்டுகள், கேப் பிளேட்கள், ஸ்டிஃபெனர்கள், கார்பல்ஸ், குசெட் பிளேட்டுகள், ஃபிளேன்ஜ்கள், கனெக்ஷன் பிளேட்டுகள், அதிக வலிமை கொண்ட போல்ட்கள் மற்றும் லிஃப்டிங் அட்டாச்மென்ட்கள் போன்ற கூறுகளின் விரிவான அமைப்பை உள்ளடக்கும் வகையில், தயாரிப்பு வழங்கல் குழாய் உடலைத் தாண்டி விரிவடைகிறது.

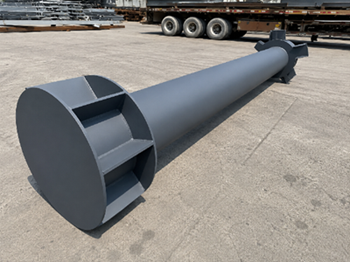

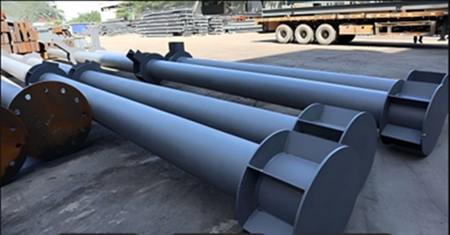

சுற்று எஃகு நெடுவரிசைகள் கட்டமைப்பு கட்டுமான வரைபடங்களின் அடிப்படையில் குறிப்பிட்ட நீளம் மற்றும் இணைப்பு விவரங்களுக்கு புனையப்படுகின்றன. இந்த அமைப்பு பிரதான குழாய் உடல், மேல் மற்றும் கீழ் இறுதி இணைப்புகள், இணைக்கும் பாகங்கள் மற்றும் துணை கூறுகளை உள்ளடக்கியது, ஐந்து தொகுதிகளாக ஒழுங்கமைக்கப்பட்டுள்ளது: நெடுவரிசை உடல், நெடுவரிசை அடிப்படை/அடித்தள இடைமுகம், நெடுவரிசை தொப்பி இணைப்பு, பீம்-டு-நெடுவரிசை இணைப்பு மற்றும் துணை பாகங்கள். விவரக்குறிப்புகள் பொதுவாக φD×t×L என குறிப்பிடப்படுகின்றன, இங்கு D என்பது வெளிப்புற விட்டம், t சுவர் தடிமன் மற்றும் L கூறு நீளம் (எ.கா., φ219×8×6000 என்பது வெளிப்புற விட்டம் 219 மிமீ, சுவர் தடிமன் 8 மிமீ மற்றும் நீளம் 6000 மிமீ). நிலையான வெளிப்புற விட்டம் φ89, 114, 165, 219, 273, 325, 426, 530, 630 மற்றும் பெரிய அளவுகள், திட்டத் தேவைகளின் அடிப்படையில் தேர்ந்தெடுக்கக்கூடிய சுவர் தடிமன்கள் ஆகியவை அடங்கும்.
கூடுதல் நீளமான நெடுவரிசைகளுக்கு, ஃபிளாஞ்ச்கள் அல்லது வெல்டட் மூட்டுகள் வழியாக இணைக்கப்பட்ட இணைப்புகளுடன், போக்குவரத்து, தூக்குதல் மற்றும் ஆன்-சைட் கட்டுமானத் தடைகளுக்கு இடமளிக்கும் வகையில் பிரிவு புனையமைப்பு பயன்படுத்தப்படலாம். நெடுவரிசை தளங்கள் அடித்தள வகையைப் பொறுத்து அடிப்படை தட்டுகள், நங்கூரம் போல்ட், ஷிம்கள் மற்றும் சமன்படுத்தும் கூறுகளுடன் பொருத்தப்படலாம்; நெடுவரிசையின் மேற்புறங்களில் தொப்பி தட்டுகள், இணைப்பு ஏற்றங்கள் அல்லது விளிம்புகள் பொருத்தப்பட்டிருக்கும்; மற்றும் பீம்-டு-நெடு-நெடுவரிசை இணைப்புகள் கார்பல்ஸ், குஸ்ஸெட் தகடுகள், இணைப்பு தகடுகள் அல்லது கவ்விகளை-வரைபடங்களில் குறிப்பிடப்பட்டுள்ளபடி-குழாய் நெடுவரிசையை எஃகு கற்றைகள், டிரஸ்கள் அல்லது ஸ்பேஸ் பிரேம்கள் போன்ற மேல் கட்டமைப்புகளுடன் இணைக்க முடியும்.
வட்ட குறுக்குவெட்டு அனைத்து திசைகளிலும் சீரான சுமை விநியோகத்தை உறுதி செய்கிறது, இது அச்சு சுருக்கம் மற்றும் பல திசை ஏற்றுதல் நிலைமைகளுக்கு ஏற்றதாக அமைகிறது.
மென்மையான, வளைந்த சுயவிவரம் ஒரு அதிநவீன தோற்றத்தை வழங்குகிறது, ஒட்டுமொத்த கட்டிடக்கலை அழகியலுடன் கட்டமைப்பு சுமை தாங்கும் திறனை சமநிலைப்படுத்துகிறது.
வட்ட வடிவ சுயவிவரம் காற்றின் எதிர்ப்பைக் குறைக்கிறது, இது விதானங்கள், பெர்கோலாக்கள் மற்றும் அரங்கங்கள் போன்ற திறந்தவெளி கட்டமைப்புகளுக்கு ஏற்றதாக அமைகிறது.
வடிவமைப்புத் தேவைகளைப் பூர்த்தி செய்யும் போது, போக்குவரத்து, தூக்குதல் மற்றும் தளத்தில் நிறுவுதல் ஆகியவற்றை எளிதாக்கும் போது சுமை தாங்கும் திறன் மற்றும் சுய-எடை ஆகியவற்றுக்கு இடையேயான சமநிலையை மேம்படுத்துகிறது.
ஸ்ப்ரே பூச்சு மற்றும் ஹாட் டிப் கால்வனைசிங் போன்ற பல்வேறு அரிப்பு எதிர்ப்பு சிகிச்சைகளை ஆதரிக்கிறது - ஈரப்பதம் அல்லது வெளிப்புற அமைப்புகள் போன்ற குறிப்பிட்ட சூழல்களுக்கு ஏற்ப தீர்வுகளை அனுமதிக்கிறது.
தனிப்பயனாக்கக்கூடிய விவரக்குறிப்புகள்-வெளிப்புற விட்டம், சுவர் தடிமன், நீளம், இணைப்பு தகடுகள், அடிப்படை தட்டுகள் மற்றும் உட்பொதிக்கப்பட்ட பாகங்கள் உட்பட-எஃகு கட்டமைப்பு திட்டங்களின் பல்வேறு தேவைகளைப் பூர்த்தி செய்கின்றன.
வட்ட எஃகு நெடுவரிசைகள் தனிப்பயன்-வடிவமைக்கப்பட்ட கட்டமைப்பு கூறுகள்; அவற்றின் தரமானது மூல எஃகுப் பொருளை மட்டும் சார்ந்தது அல்ல, கட்டிங், ரோலிங், வெல்டிங், ஸ்ட்ரெய்டனிங், கனெக்ஷன் அசெம்பிளி, மற்றும் அரிப்பை எதிர்ப்பு சிகிச்சை போன்ற முக்கியமான செயலாக்க நிலைகளிலும் தங்கியுள்ளது.
மூலப்பொருள் ஆய்வு → தளவமைப்பு மற்றும் வெட்டுதல் → உருட்டுதல் மற்றும் உருவாக்குதல் → நெடுவரிசை உடல் வெல்டிங் → வெல்ட் ஆய்வு → ரவுண்டிங் மற்றும் நேராக்குதல் → எண்ட் மற்றும் பெவல் செயலாக்கம் → அடிப்படை தட்டுகள், மேல் தகடுகள் மற்றும் இணைப்புகளின் அசெம்பிளி → இணைப்பு வெல்டிங் மற்றும் இறுதி வெல்டிங் அகற்றுதல் → அரிப்பு எதிர்ப்பு சிகிச்சை → இறுதி ஆய்வு, லேபிளிங், பேக்கேஜிங் மற்றும் ஷிப்பிங்.
முடிக்கப்பட்ட தடையற்ற எஃகு குழாய்களை மேலும் செயலாக்குவதன் மூலம் தடையற்ற வட்ட நெடுவரிசைகள் தயாரிக்கப்படுகின்றன. வெல்டட் வட்ட நெடுவரிசைகள் கூடுதல் படிகளை உள்ளடக்கியது-எஃகு தகடு வெட்டுதல், உருட்டுதல் மற்றும் நீளமான வெல்டிங் போன்றவை-அவை பெரிய விட்டம், தடிமனான சுவர்கள் அல்லது தரமற்ற பரிமாணங்கள் தேவைப்படும் திட்டங்களுக்கு மிகவும் பொருத்தமானவை.

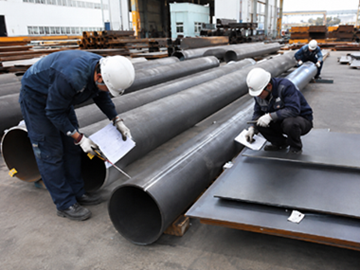

வெல்டிங்கைத் தொடர்ந்து, வடிவமைப்பு விவரக்குறிப்புகளின்படி தொடர்புடைய வெல்ட்களில் அழிவில்லாத சோதனை (NDT) செய்யப்படுகிறது; முடிக்கப்பட்ட கூறு பரிமாண துல்லியம், வெல்ட் தரம் மற்றும் அரிப்பு எதிர்ப்பு பூச்சுகளின் ஒருமைப்பாடு ஆகியவற்றை உள்ளடக்கிய இறுதி ஆய்வுக்கு உட்படுகிறது. வெல்ட் தரங்கள், ஆய்வு விகிதங்கள் மற்றும் வெவ்வேறு திட்டங்களுக்கான ஏற்றுக்கொள்ளும் அளவுகோல்கள் வடிவமைப்பு ஆவணங்கள் மற்றும் பொருந்தக்கூடிய தரநிலைகளுக்கு ஏற்ப தீர்மானிக்கப்படும்.
தொழில்துறை ஆலைகள், கிடங்குகள் மற்றும் முன் தயாரிக்கப்பட்ட எஃகு கட்டமைப்புகளுக்கான செங்குத்து ஆதரவு உறுப்பினர்கள்.
அரங்கங்கள், கண்காட்சி மையங்கள், நீண்ட கால கட்டிடங்கள், போக்குவரத்து முனையங்கள் போன்றவற்றிற்கான ஸ்டீல் நெடுவரிசைகள் மற்றும் கட்டமைப்பு ஆதரவுகள்.
நுழைவு விதானங்கள், எஃகு நடைபாதைகள், இணைக்கும் தாழ்வாரங்கள் மற்றும் தொடர்புடைய ஆதரவு கட்டமைப்புகளை உருவாக்குதல்.
நிலப்பரப்பு பெர்கோலாஸ், அலங்கார நெடுவரிசைகள், கட்டிட முகப்புகள் மற்றும் கட்டமைப்பு ஒருமைப்பாடு மற்றும் அழகியல் வடிவமைப்பு ஆகியவற்றின் சமநிலை தேவைப்படும் பிற திட்டங்கள்.
பொறியியல் வடிவமைப்பின் அடிப்படையில் முனிசிபல் கட்டமைப்புகள், பாலம் தொடர்பான கட்டமைப்புகள், காவல் நிலையங்கள் போன்றவற்றுக்குப் பொருந்தும்.
உயரமான உயரங்கள், நீண்ட இடைவெளிகள், பல திசை இணைப்புகள் அல்லது சிக்கலான மூட்டுகள் ஆகியவற்றை உள்ளடக்கிய திட்டங்களுக்கு, வட்ட குழாய் நெடுவரிசைகளின் விவரக்குறிப்புகள் மற்றும் இணைப்புகளின் விரிவான வடிவமைப்பு ஆகியவை கட்டமைப்பு பகுப்பாய்வு மூலம் தீர்மானிக்கப்படலாம். அசல் தயாரிப்பு ஆவணத்தில் பட்டியலிடப்பட்டுள்ள பயன்பாட்டு நோக்கத்தில் தொழில்துறை ஆலைகள், பாலங்கள், இடங்கள், நகராட்சி வசதிகள், இயற்கையை ரசித்தல் மற்றும் ஆயத்த கட்டிடங்கள் ஆகியவை அடங்கும்.

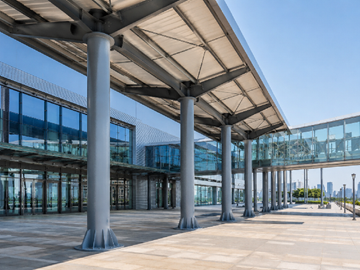

ஒரு நவீன கண்காட்சி மையம் அதன் நுழைவாயிலில் நீண்ட நீளமுள்ள எஃகு விதானத்தைப் பயன்படுத்துகிறது, இது கட்டிடத்தின் தாழ்வார அமைப்புடன் இணைக்கப்பட்டுள்ளது. திட்டத்திற்கு விதானம் மற்றும் தாழ்வாரங்களுக்கு செங்குத்து ஆதரவு தேவைப்பட்டது, அதே நேரத்தில் கட்டடக்கலை அழகியல், சுழற்சி இடம் மற்றும் ஒட்டுமொத்த காட்சி தாக்கம் ஆகியவற்றிற்கான உயர் தரங்களைக் கோருகிறது; இதன் விளைவாக, வட்ட வடிவ எஃகு குழாய் நெடுவரிசைகள் முதன்மை ஆதரவு உறுப்பினர்களாக தேர்ந்தெடுக்கப்பட்டன.
வட்ட வடிவ குழாய் நெடுவரிசைகள் கண்ணாடி திரை சுவர்கள் மற்றும் நவீன எஃகு கூரை அமைப்புடன் இணைந்து ஒரு ஒருங்கிணைந்த கட்டடக்கலை மொழியை உருவாக்கும் சுத்தமான, நெறிப்படுத்தப்பட்ட சுயவிவரத்தைக் கொண்டுள்ளது. கட்டமைப்பு ரீதியாக, நெடுவரிசைகள் அடிப்படைத் தகடுகள் மற்றும் விறைப்பு கூறுகள் வழியாக அடித்தளத்துடன் இணைக்கப்பட்டுள்ளன, அதே நேரத்தில் அவற்றின் மேல் பகுதிகள் எஃகு கற்றைகள் மற்றும் கூரை அமைப்புடன் இணைக்கப்பட்டு, விதானத்திற்கான முழுமையான ஆதரவு அமைப்பை உருவாக்குகின்றன.
ஆம். வெளிப்புற விட்டம், சுவர் தடிமன், நீளம், பொருள் மற்றும் இணைப்பு வகை தொடர்பான பொறியியல் வரைபடங்களின் அடிப்படையில் வட்டக் குழாய் நெடுவரிசைகளைத் தனிப்பயனாக்கலாம். அடிப்படைத் தட்டுகள், மேல் தட்டுகள், விறைப்புத் தகடுகள், இணைப்புத் தட்டுகள், கோர்பல்கள், விளிம்புகள், உட்பொதிக்கப்பட்ட பாகங்கள் போன்றவற்றுக்கான துணைத் தயாரிப்பையும் நாங்கள் வழங்குகிறோம். விதிவிலக்காக நீளமான கூறுகளுக்கு, விளிம்புகள் அல்லது வெல்டிங் மூலம் செய்யப்பட்ட இணைப்புகளுடன், போக்குவரத்து மற்றும் நிறுவல் தேவைகளைப் பொறுத்து, பிரிவுகளில் புனையலை மேற்கொள்ளலாம்.
புனையமைப்பு செயல்முறையானது மூலப்பொருள் ஆய்வு, வெட்டுதல், வெல்டிங், ரவுண்டிங் மற்றும் ஸ்ட்ரெய்டனிங், கூட்டு அசெம்பிளி, துளை துளைத்தல், அரிப்பு எதிர்ப்பு சிகிச்சை மற்றும் இறுதி தயாரிப்பு ஆய்வு போன்ற நிலைகளை உள்ளடக்கியது. வடிவமைப்பு விவரக்குறிப்புகளுக்கு ஏற்ப வெல்டிங் செய்த பிறகு அழிவில்லாத சோதனை (NDT) செய்யப்படுகிறது. முடிக்கப்பட்ட தயாரிப்பு கட்டத்தில், பரிமாண துல்லியம், வெல்ட் தரம் மற்றும் அரிப்பு எதிர்ப்பு பூச்சுகள் சரிபார்க்கப்படுகின்றன; சேமித்து வைக்கும் முன் அல்லது அனுப்பப்படும் முன் கூறுகள் லேபிளிடப்படும்.
ஃபிளேன்ஜ் அல்லது வெல்டட் இணைப்புகளைப் பயன்படுத்தி, நீளம் மற்றும் திட்ட நிலைமைகளின் அடிப்படையில் வட்ட எஃகு நெடுவரிசைகளை பிரிவுகளில் உருவாக்கலாம். முடிக்கப்பட்ட கூறுகள் லேபிளிடப்பட்டு, பரிசோதிக்கப்பட்டு, ஏற்றுமதிக்காக தொகுக்கப்பட்டு, கூடுதல் நீளமான கூறுகளைக் கையாள உதவுகிறது.
