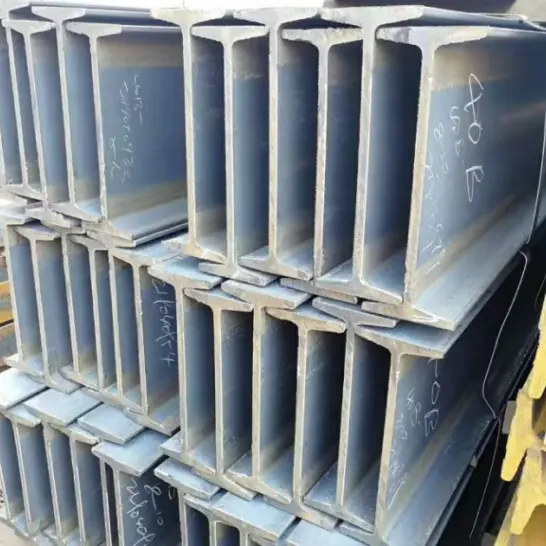

ஹாட் ரோல்டு ஸ்ட்ரக்சுரல் ஐ பீம் ஸ்டீல்

HAISHENG, ஒரு நம்பகமான சீனா கட்டமைப்பு எஃகு உற்பத்தியாளர் மற்றும் ஒரு நிறுத்தத்தில் சப்ளையர், Q235B மற்றும் Q355B கிரேடுகளுடன் GB/T 706 க்கு உற்பத்தி செய்யப்படும் Hot Rolled Structural I பீம் ஸ்டீல் பங்குகள். குறுகலான உள் விளிம்புகள் மற்றும் சீரற்ற தடிமன் ஆகியவற்றைக் கொண்டுள்ளது, இது சிக்கனமான செலவு மற்றும் எளிதான செயலாக்கத்தை வழங்குகிறது. ஒளி இரண்டாம் நிலை கற்றைகள், தளங்கள், ஆதரவுகள் மற்றும் தற்காலிக இலகுரக எஃகு கட்டமைப்புகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது, இது சிறிய மற்றும் நடுத்தர அளவிலான கட்டிடங்களுக்கான வழக்கமான சூடான-உருட்டப்பட்ட பகுதியாகும்.

முக்கிய தயாரிப்பு அம்சங்கள்

I. Sectional and Mechanical Characteristics

1. உட்புற விளிம்பு மேற்பரப்புகள் சாய்வாக உள்ளன, விளிம்பு தடிமன் உள்ளே இருந்து குறுகலாக இருக்கும்; இது பிரிவு முழுவதும் சீரற்ற அழுத்த விநியோகம் மற்றும் ஒப்பீட்டளவில் பலவீனமான பக்கவாட்டு விறைப்பு ஆகியவற்றில் விளைகிறது.

2. Hot Rolled Structural I பீம் ஸ்டீல் வெல்டட் மூட்டுகள் இல்லாமல் ஒரு ஒற்றை, ஒருங்கிணைந்த அலகு, இதன் விளைவாக குறைந்த எஞ்சிய அழுத்தம் மற்றும் நல்ல கட்டமைப்பு நிலைத்தன்மை.

3. ஒழுக்கமான வளைக்கும் எதிர்ப்பை வழங்குகிறது ஆனால் சராசரி முறுக்கு மற்றும் பக்கவாட்டு இடப்பெயர்ச்சி எதிர்ப்பை வழங்குகிறது; நீண்ட கால, அதிக காற்று-சுமை அல்லது அதிக சுமை பயன்பாடுகளுக்கு பொருத்தமற்றது.

II. Economic and Procurement Characteristics

1. விவரக்குறிப்புகளின் விரிவான வரம்பைக் கொண்ட ஒரு உன்னதமான தயாரிப்பு வகை; கையிருப்பில் பரவலாகக் கிடைக்கிறது, வாங்குவதற்கு எளிதானது மற்றும் போட்டி விலையில் உள்ளது.

2. அதே சுமை தாங்கும் திறனுக்கு, சூடான-உருட்டப்பட்ட எச்-பீம்களை விட பொருள் நுகர்வு அதிகமாக உள்ளது, இது ஒளி-கடமை கட்டமைப்புகளுக்கு மிகவும் சிக்கனமானது.

III. கட்டுமானம் மற்றும் பயன்பாட்டு பண்புகள்

1. வழக்கமான வடிவம் இரண்டாம் நிலை செயலாக்கத்தை (வெட்டுதல், வெல்டிங், துளையிடுதல்) எளிதாக்குகிறது மற்றும் பல்வேறு ஆன்-சைட் இணைப்பு முறைகளுக்கு இடமளிக்கிறது.

2. மிதமான சுய-எடை தூக்குதல் மற்றும் நிறுவலை நேராக செய்கிறது; எளிய கட்டிடங்கள் மற்றும் தற்காலிக கட்டமைப்புகளுக்கு ஏற்றது.

3. சூடான உருட்டப்பட்ட "கருப்பு" மில் அளவிலான பூச்சு கொண்டுள்ளது; உட்புற மற்றும் நிலையான வெளிப்புற சூழல்களுக்கு ஏற்றவாறு துரு அகற்றுதல் மற்றும் அரிப்பு எதிர்ப்பு பூச்சு ஆகியவற்றை மேற்கொள்ளலாம்.

IV. Comparison with Hot-Rolled H-Beams

1. பக்கவாட்டு விறைப்பு H-beams விட கணிசமாக குறைவாக உள்ளது; உயரமான கட்டிடங்களில் நெடுவரிசைகளாகவோ அல்லது நீண்ட இடைவெளிகளுக்கு முக்கிய கற்றைகளாகவோ பயன்படுத்த பொருத்தமற்றது.

2. பிரிவு செயல்திறன் ஒப்பீட்டளவில் குறைவாக உள்ளது, அதிக சுமைகளின் கீழ் அதிக பொருள் தேவைப்படுகிறது.

3. சிறந்த செலவு-செயல்திறன் விகிதம்; இலகுரக மற்றும் எளிமையான எஃகு கட்டமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

பயன்பாடுகள் மற்றும் பயன்பாட்டின் நோக்கம்

I. முதன்மை பயன்கள்

1. தரை/கூரை இரண்டாம் நிலை கற்றைகள் & எளிமையாக ஆதரிக்கப்படும் பீம்கள்: சூடான உருட்டப்பட்ட கட்டமைப்பு I பீம் ஸ்டீல் லேசான தளம் மற்றும் கூரை சுமைகளை ஆதரிக்கப் பயன்படுகிறது, பொதுவாக சிறிய முதல் நடுத்தர இடைவெளி சுமை தாங்கும் அமைப்புகளில்.

2. பிளாட்ஃபார்ம் & வாக்வே பீம்ஸ்: தொழில்துறை ஆலைகள், உபகரண தளங்கள், பராமரிப்பு நடைபாதைகள் மற்றும் ட்ரெஸ்ல்களுக்கான முதன்மை மற்றும் இரண்டாம் நிலை சுமை தாங்கும் கூறுகள்.

3. அடைப்புக்குறிகள் மற்றும் ஆதரவுகள்: குழாய் ஆதரவுகள், உபகரண ஏற்றங்கள், சுவர் பிரேசிங் மற்றும் தற்காலிக ஆதரவு சட்டங்கள்.

4. பர்லின்ஸ் & வால் ஃப்ரேமிங்: லேசான தொழில்துறை கட்டிடங்கள், கட்டுமான தள பதுக்கல் மற்றும் எளிமையான உறை கட்டமைப்புகளுக்கான கூரை பர்லின்கள்.

5. சிறிய அளவிலான பிரேம்கள், பீம்கள் மற்றும் நெடுவரிசைகள்: பட்டறைகள், கிடங்குகள் மற்றும் கார்போர்ட்கள் போன்ற குறைந்த-உயர்ந்த, எளிமையான கட்டமைப்புகளில் லைட் ஸ்டீல் பிரேம்களுக்கான பீம்கள் மற்றும் நெடுவரிசைகள்.

6. கட்டுமான இயந்திரக் கூறுகள்: தூக்கும் கருவிகளுக்கான தளங்கள், வாகன சேஸ், தற்காலிக அகழ்வாராய்ச்சி ஷோரிங் போன்றவை.

II. விண்ணப்பத்தின் நோக்கம்

1. தொழில்துறை கட்டிடங்கள்: இலகுரக தொழிற்சாலைகள், கிடங்குகள், பட்டறைகள் மற்றும் சிறிய சேமிப்பு குழிகள்; முதன்மையாக இரண்டாம் நிலை சுமை தாங்கும் கூறுகளுக்குப் பயன்படுத்தப்படுகிறது.

2. தற்காலிக/எளிய சிவில் கட்டமைப்புகள்: கட்டுமான தளத்தில் தற்காலிக வசதிகள், கார்போர்ட்கள், விதானங்கள், எளிய சேமிப்புக் கொட்டகைகள் மற்றும் மட்டு/மொபைல் கட்டிடங்கள்.

3. முனிசிபல் உள்கட்டமைப்பு: முனிசிபல் பதுக்கல், காவலரண் ஆதரவுகள், பாதசாரிகள் நடைபாதை ஆதரவுகள் மற்றும் சிறிய ட்ரெஸ்டல்கள்.

4. எலக்ட்ரோ மெக்கானிக்கல் ஆதரவு: மின் உற்பத்தி நிலையங்கள் மற்றும் இரசாயன ஆலைகள், உபகரண தளங்கள் மற்றும் HVAC பைப் ஹேங்கர்கள்/ஆதரவுகளுக்கான குழாய் ரேக் ஆதரவு.

5. தற்காலிக பொறியியல் வசதிகள்: அகழ்வாராய்ச்சி கரை, சாரக்கட்டு தளங்கள் மற்றும் கட்டுமானத்திற்கான தற்காலிக சுமை தாங்கும் சட்டங்கள்.

6. பிற துறைகள்: விவசாய இயந்திரங்கள் சேஸ், சிறிய போக்குவரத்து உபகரணங்களுக்கான கட்டமைப்புகள் மற்றும் எளிய கிடங்கு அலமாரிகள்.

முக்கிய செயல்திறன் அளவுருக்கள்

தரநிலைகள்: GB/T 706-2016, GB/T 700, GB/T 1591

I. பொதுவான பொருட்கள் மற்றும் இயந்திர பண்புகள்

II. பிரிவு பதவி மற்றும் விவரக்குறிப்பு விவரங்கள்

1. பதவி வடிவம்: மாதிரி + உயரம் (எ.கா., 10#, 12#, 14#, 16#, 20a#, 20b#). துணை வகைகள் (a, b, c) ஒரே உயரத்திற்கு உள்ளன; வலை மற்றும் விளிம்பு தடிமன் படிப்படியாக அதிகரிக்கிறது, இதன் விளைவாக அதிக சுமை தாங்கும் திறன் ஏற்படுகிறது.

2. பிரிவு பண்புகள்: உள் விளிம்பு மேற்பரப்பு 1:6 சாய்வைக் கொண்டுள்ளது; விளிம்பு வேரில் தடிமனாகவும், விளிம்பில் மெல்லியதாகவும் இருக்கும், இதன் விளைவாக பிரிவு முழுவதும் ஒரே மாதிரியான அழுத்தம் பரவுகிறது.

III. பொதுவான விவரக்குறிப்புகள் (மாடல் + பிரிவு பரிமாணங்கள்)

வடிவம்: உயரம் × விளிம்பு அகலம் × வலை தடிமன்

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. பரிமாண மற்றும் வடிவ சகிப்புத்தன்மை

1. நிலையான நிலையான நீளம்: 6m, 9m, 12m; விருப்ப வெட்டு கிடைக்கும்.

2. ஸ்ட்ரைட்னெஸ் (கேம்பர்): ஒரு மீட்டருக்கு ≤2mm; மொத்த கேம்பர் ≤0.2% மொத்த நீளம்.

3. ட்விஸ்ட் மற்றும் எண்ட்-ஃபேஸ் செங்குத்தாக தேசிய தரநிலைகளுக்கு இணங்குகிறது, நிறுவல் மற்றும் இணைப்பின் போது துல்லியத்தை உறுதி செய்கிறது.

V. Surface and Processing Characteristics

1. டெலிவரி நிலை: மில் ஸ்கேலுடன் (கருப்பு பூச்சு) சூடான-உருட்டப்பட்டது.

2. வேலைத்திறன்: வெட்டுதல், துளையிடுதல், வெல்டிங் மற்றும் வளைத்தல் ஆகியவற்றிற்கு ஏற்றது; இரண்டாம் நிலை செயலாக்கத்திற்கு வசதியானது.

3. அரிப்பு பாதுகாப்பு: அதன் மூல நிலையில் பாதுகாப்பற்றது; துரு அகற்றுதல், ஓவியம் வரைதல் அல்லது ஹாட் டிப் கால்வனிசிங் ஆகியவற்றிற்கு உட்படலாம்.

VI. Environmental and Structural Parameters

1. Operating Temperature: -20°C to 80°C.

2. கட்டமைப்பு பண்புகள்: மிதமான வளைக்கும் எதிர்ப்பு; ஒப்பீட்டளவில் குறைந்த முறுக்கு எதிர்ப்பு மற்றும் பக்கவாட்டு விறைப்பு; நீண்ட இடைவெளிகள், அதிக காற்று-சுமை பகுதிகள் அல்லது உயரமான கட்டமைப்புகளில் முதன்மையான சுமை தாங்கும் பாத்திரங்களுக்கு பொருத்தமற்றது.

3. ஏற்ற பொருத்தம்: முதன்மையாக வெறுமனே ஆதரிக்கப்படும் பீம்கள் மற்றும் ஒளி-சுமை கூறுகளுக்குப் பயன்படுத்தப்படுகிறது; நீண்ட கால விசித்திரமான ஏற்றுதலைத் தவிர்க்கவும்.

ஹாட் ரோல்ட் ஸ்ட்ரக்சுரல் I பீம் ஸ்டீலின் விவரக்குறிப்புகள் அட்டவணை
