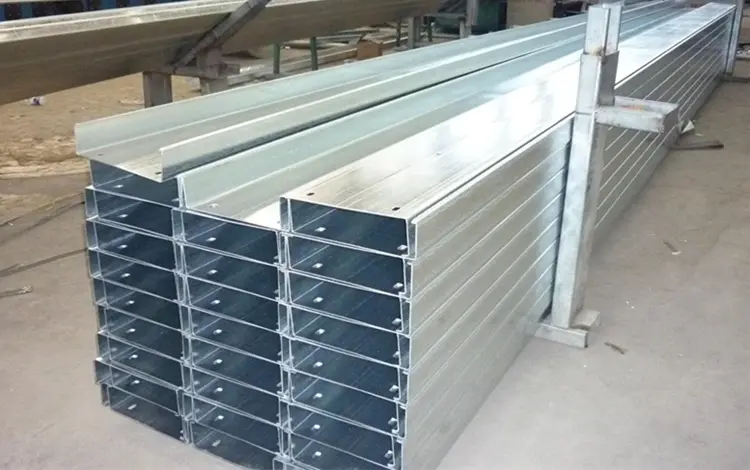

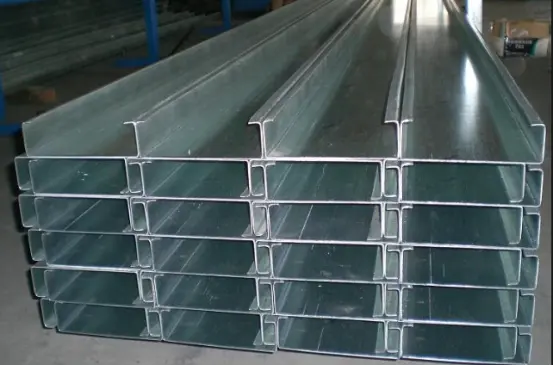

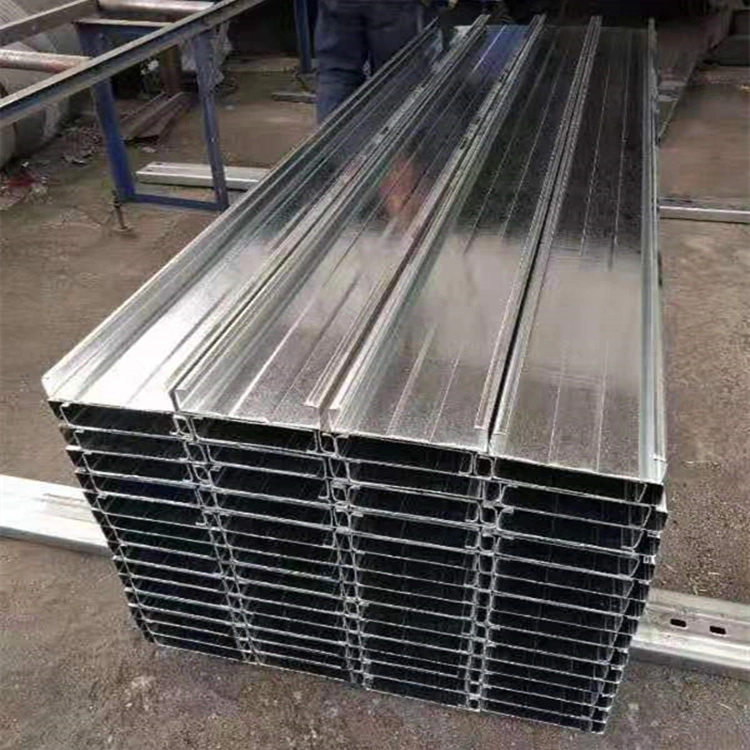

குளிர்ந்த உருட்டப்பட்ட சி பிரிவு எஃகு பர்லின்கள் சூடான-துளி கால்வனேற்றப்பட்ட எஃகு கீற்றுகளிலிருந்து தயாரிக்கப்படுகின்றன. கூரை பர்லின்கள் மற்றும் சுவர் பர்லின்கள் என வகைப்படுத்தப்படுகின்றன, அவை எஃகு கற்றைகள், நெடுவரிசைகள் அல்லது ஸ்பேஸ் பிரேம்களின் மேல் நாண்களில் நிறுவப்பட்டுள்ளன. அவை வண்ண பூசப்பட்ட எஃகு கூரை மற்றும் சுவர் பேனல்களுக்கான சுமை தாங்கும் தளமாக செயல்படுகின்றன, முக்கிய எஃகு கட்டமைப்பிற்கு சுமைகளை மாற்றுகின்றன மற்றும் கட்டிட உறை அமைப்பிற்கான கட்டமைப்பு கட்டமைப்பாக செயல்படுகின்றன. நிலையான விவரக்குறிப்பு: Q235 ஹாட்-டிப் கால்வனேற்றப்பட்ட சி-பிரிவு எஃகு, கால்வனிசிங் லேயர் தடிமன் ≥80μm.
கூரை: C140×50×20, C160×50×20, C180×60×20, C200×70×20
சுவர்: C80×40×20, C100×50×20, C120×50×20
சுவர் தடிமன்: 1.8, 2.0, 2.2, 2.5 மிமீ
1) நேரான சுற்று எஃகு டை-ரோடுகள்: Φ10, Φ12; குறுக்காக நிறுவப்பட்டது.
2) ஸ்லீவ் ஸ்ட்ரட்ஸ்: Φ32×2.0 பற்றவைக்கப்பட்ட குழாய்; கடினமான ஆதரவை வழங்க, மூலைவிட்ட டை-ரோடுகளின் மாறுதல் புள்ளிகளில் நிறுவப்பட்டது.
தளவமைப்பு: 4 மீட்டருக்கு மேல் இடைவெளி கொண்ட கூரை பர்லின்களுக்கு டை-ராட்கள் கட்டாயம்.
எல் வடிவ கோண எஃகு அல்லது சிறிய சி-பிரிவு எஃகு; ஒரு முனையில் பர்லின் மற்றும் மற்றொன்று எஃகு கற்றைக்கு இணைக்கப்பட்டுள்ளது. அவை கூரையின் மீது காற்றின் அழுத்தம் காரணமாக பர்லின் கவிழ்வதைத் தடுக்கின்றன மற்றும் நீண்ட கால கூரைகளுக்கு ஒரு நிலையான அம்சமாகும்.
1) பர்லின் கிளீட்ஸ்: எஃகு கற்றைகள் மற்றும் நெடுவரிசைகளில் பதிக்கப்பட்ட அல்லது பற்றவைக்கப்பட்டது; சி-பிரிவு பர்லின்கள் இந்த கிளீட்களில் தங்கியிருக்கும்.
2) அதிக வலிமை கொண்ட போல்ட்கள் மற்றும் சுய-துளையிடும் திருகுகள்: பர்லின்களை பிளவுபடுத்தவும், பர்லின்களை கிளீட்களில் பாதுகாக்கவும் பயன்படுகிறது.
பர்லின்களுக்கு மேலே சரி செய்யப்பட்டது: கூரை/சுவர் பேனல்கள், இன்சுலேஷன், நீராவி தடுப்பு சவ்வுகள் மற்றும் டிரிம்/ஃபிளாஷிங் கூறுகள்.
1. சிறிய கிடங்கு (span ≤ 9m): C140×50×2.0 கூரை பர்லின்கள் + C100×50×2.0 சுவர் பர்லின்கள்; எளிய தொய்வு கம்பிகள்; விளிம்பு பிரேஸ்கள் இல்லை.
2. நிலையான தொழிற்சாலை கட்டிடம் (12-24 மீ): C160/C180 கூரை பர்லின்கள் + முழுமையான சாக் ராட் மற்றும் ஸ்ட்ரட் அமைப்பு + கூரை விளிம்பு பிரேஸ்கள்.
3. கடலோர உயர் காற்று பகுதிகள் / விண்வெளி சட்ட கூரைகள்: தடிமனான சி-பிரிவு எஃகு (2.2–2.5 மிமீ), அதிகரித்த சாக் ராட் அடர்த்தி மற்றும் முழு கூரை விளிம்பு பிரேசிங்.
நிலையான உள்நாட்டில்: ஹாட்-டிப் கால்வனைசிங் ≥ 80μm;
கரையோர (உப்பு தெளிப்பு): ஹாட் டிப் கால்வனைசிங் ≥ 120μm.
1. கோல்ட் ரோல்டு சி செக்ஷன் ஸ்டீல் பர்லின்கள், சிறந்த நெகிழ்வு மற்றும் சுருக்க வலிமை, பொருள் பொருளாதாரம் மற்றும் அதிக சுமை தாங்கும் திறன் ஆகியவற்றை வழங்குகிறது.
2. மென்மையான, பர்-இல்லாத மேற்பரப்புகள் மற்றும் துல்லியமான குத்துதல் எளிதாக பிளவுபடுத்துதல் மற்றும் இணைப்பை எளிதாக்குகிறது.
3. சீரான பொருள் பண்புகள் மற்றும் நல்ல கடினத்தன்மை; முறுக்குதல் மற்றும் சிதைப்பது ஆகியவற்றை எதிர்க்கும்.
4. முன்-பஞ்ச் செய்யப்பட்ட துளைகள் நேரடியாக ஆன்-சைட் சட்டசபைக்கு அனுமதிக்கின்றன, கட்டுமான நேரத்தை கணிசமாகக் குறைக்கின்றன.
5. பல்வேறு கூரை மற்றும் சுவர் உறைப்பூச்சு பேனல்கள் இணக்கமானது; லைட் எஃகு கட்டிடங்களுக்கான ஒரு அத்தியாவசிய ஃப்ரேமிங் சுயவிவரம்.
குளிர்-வடிவமான மெல்லிய-சுவர் பிரிவுகள் அதே சுமை தாங்கும் திறன் கொண்ட சூடான-உருட்டப்பட்ட சேனல் எஃகு மூன்றில் ஒரு பங்கு மட்டுமே எடையுள்ளதாக இருக்கும். இது எஃகு கற்றைகள், நெடுவரிசைகள் மற்றும் அடித்தளங்களில் சுமைகளை கணிசமாகக் குறைக்கிறது, அத்துடன் கட்டமைப்புக்குத் தேவையான மொத்த எஃகு டன்னேஜையும் குறைக்கிறது. இதற்கு நேர்மாறாக, கான்கிரீட் பர்லின்கள் மிகவும் கனமானவை மற்றும் விண்வெளி பிரேம்கள் அல்லது நீண்ட நீளமுள்ள லைட் எஃகு கூரைகளுக்கு பொருத்தமற்றவை.
கூறுகள் நிலையான நீளத்திற்கு உற்பத்தி செய்யப்படுகின்றன; ஆன்-சைட் அசெம்பிளி, ஆன்-சைட் கட்டிங் அல்லது வெல்டிங் தேவையை நீக்கி, போல்ட் இணைப்புகளுடன் கூடிய உலர்-கட்டமைப்பு முறையைப் பயன்படுத்துகிறது. இதற்கு நேர்மாறாக, டிம்பர் பர்லின்களுக்கு திட்டமிடல் மற்றும் பாதுகாக்கும் சிகிச்சை தேவைப்படுகிறது, அதே சமயம் கான்கிரீட் பர்லின்களுக்கு ஃபார்ம்வொர்க், காஸ்டிங் மற்றும் க்யூரிங் தேவைப்படுகிறது - இது கட்டுமான காலக்கெடுவில் குறிப்பிடத்தக்க வேறுபாட்டை ஏற்படுத்துகிறது.
சி-பிரிவு எஃகின் உள்நோக்கிச் சுருண்ட உதடு, ரவுண்ட்-பார் டை-ராட்கள் மற்றும் முழங்கால் பிரேஸ்களை எளிதாக நிறுவ அனுமதிக்கிறது, எளிய கோண-இரும்பு பர்லின்களுடன் ஒப்பிடும்போது பக்கவாட்டு முறுக்கு மற்றும் காற்று/பனி சுமைகளுக்கு சிறந்த எதிர்ப்பைக் கொண்ட ஒரு வலுவான கட்டமைப்பு அமைப்பை உருவாக்குகிறது.
முழுப் பகுதியும் சூடாகி, காற்று புகாத துத்தநாகப் பூச்சு (உள்நாட்டுப் பகுதிகளுக்கு 80μm, கடலோரப் பகுதிகளுக்கு 120μm) மழை மற்றும் ஈரப்பதத்தின் அரிப்பைத் தடுக்கும். மாறாக, கச்சா மரங்கள் அழுகும் மற்றும் விரிசல் ஏற்பட வாய்ப்புள்ளது, அதே சமயம் நிலையான கருப்பு இரும்பு சேனல் எஃகு அவ்வப்போது ஓவியம் வரைவதற்கு அதிக பராமரிப்பு செலவுகளை ஏற்படுத்துகிறது.
பிளம்பிங் மற்றும் எலக்ட்ரிக்கல் லைன்களுக்கு தளத்தில் நேரடியாக துளைகளை துளையிடலாம், பீம்கள் அல்லது பர்லின்களை சுற்றி செல்லும் தேவையை நீக்கி சுத்தமான, திறமையான அமைப்பை உருவாக்கலாம். மாறாக, சேனல் எஃகு தடிமனான சுவர்கள் துளையிடுவதை கடினமாக்குகின்றன, மேலும் கான்கிரீட் பர்லின்களை தன்னிச்சையாக துளையிட முடியாது.
தொழிற்சாலை விரிவாக்கங்கள் அல்லது கதவு மற்றும் ஜன்னல் இடங்களில் மாற்றங்களின் போது மறுபயன்பாட்டிற்காக பொருட்களை வெட்டலாம் மற்றும் இடத்திலேயே பிரிக்கலாம், மேலும் எஃகு 100% மறுசுழற்சி செய்யக்கூடியது. இருப்பினும், மரம் மற்றும் கான்கிரீட் பர்லின்கள் பொதுவாக இடிக்கப்படும் போது கட்டுமான கழிவுகளாக மாறும்.
தொடர்ச்சியான ரோல்-உருவாக்கம் மூலம் உற்பத்தி செய்யப்படுகிறது, வெப்ப-உருட்டப்பட்ட சேனல் எஃகு அல்லது பதப்படுத்தப்பட்ட திட மர பர்லின்களை விட யூனிட் விலை குறைவாக உள்ளது, இது தொழில்துறை கட்டிட உறைகளுக்கு மிகவும் சிக்கனமான ஃப்ரேமிங் தேர்வாக அமைகிறது.
கோல்ட் ரோல்டு சி செக்ஷன் ஸ்டீல் பர்லின்கள் நேரான முனைகளைக் கொண்டுள்ளன, அவை சுவர்கள் மற்றும் குறுகிய கால கூரைகளுக்கு ஏற்றதாக ஆன்-சைட் பிளவுகளுடன் இருக்கும்.
Z-பிரிவு எஃகு மடிக்கப்பட்ட, தடுமாறிய இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது நீண்ட கால கூரைகளுக்கு ஏற்றதாக அமைகிறது.
1. சூடான-உருட்டப்பட்ட சேனல் எஃகு: கனமான சுய-எடை, விலையுயர்ந்த பொருள் மற்றும் பொருளாதாரமற்றது;
2. மர பர்லின்கள்: எரியக்கூடிய மற்றும் அழுகும் வாய்ப்புகள்; தீ பாதுகாப்பு தரத்தை பூர்த்தி செய்யவில்லை;
3. கான்கிரீட் பர்லின்கள்: கனமான மற்றும் மெதுவாக நிறுவும்; எஃகு கட்டுமானத்தில் பெரும்பாலும் படிப்படியாக நிறுத்தப்பட்டது.
மூலப்பொருள்: ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு துண்டு (Q235). ஆய்வுகள் துத்தநாக பூச்சு தடிமன், துண்டு தடிமன் மற்றும் மகசூல் வலிமை ஆகியவற்றை உள்ளடக்கியது. பொதுவான சுவர் தடிமன்: 1.8/2.0/2.2/2.5 மிமீ. துத்தநாக பூச்சு தேவைகள்: ≥80 μm (உள்நாட்டில்) மற்றும் ≥120 μm (கடற்கரை). எஃகு துண்டு உரிதல், பூசப்படாத புள்ளிகள் அல்லது சுருண்ட விளிம்புகள் இல்லாமல் இருக்க வேண்டும்.
உருக்கு சுருள் → ஸ்டிரிப் தட்டையானது → உருவாக்கும் அலகுக்குள் செலுத்தப்பட்டது (பொருள் விலகலைத் தடுக்க ஒரு கண்காணிப்பு/சீரமைப்பு அமைப்பு பொருத்தப்பட்டுள்ளது).
எஃகு துண்டு உருளைகளை உருவாக்கும் பல செட் வழியாக செல்கிறது, படிப்படியாக வளைந்து வலை, மேல் மற்றும் கீழ் விளிம்புகள் மற்றும் உள் உதடுகளை உருவாக்குகிறது. ஒரு நிலையான சி-பிரிவு சுயவிவரம் (எ.கா., C80/C100/C140/C160/C180/C200) ஒரு பாஸில் தயாரிக்கப்படுகிறது.
ஆன்லைன் ஹைட்ராலிக் பறக்கும் மரக்கட்டையைப் பயன்படுத்தி தேவையான திட்ட நீளத்திற்கு வெட்டு; வெட்டு விளிம்பு மென்மையானது மற்றும் சிதைவு இல்லாமல் உள்ளது.

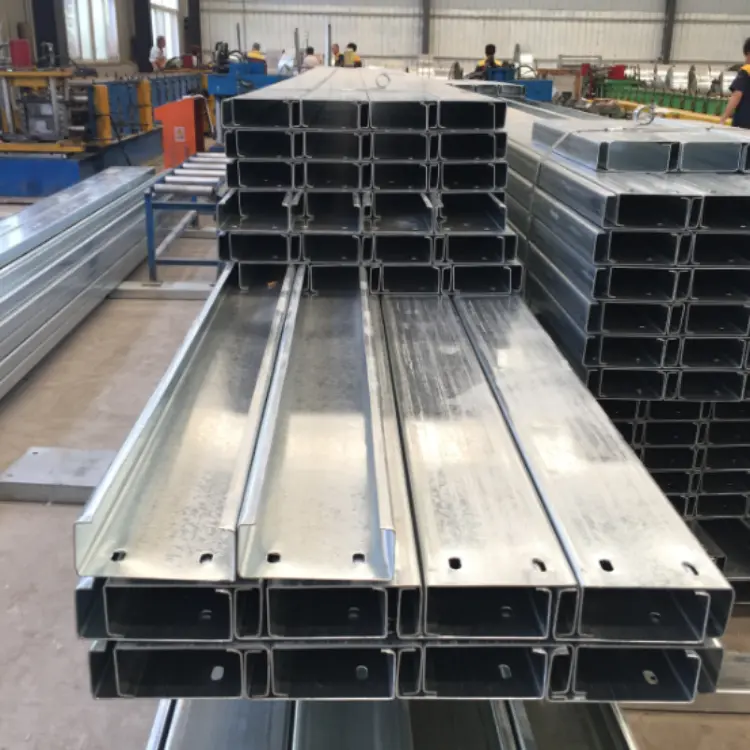

சாக் தண்டுகளுக்கான போல்ட் துளைகள் மற்றும் வட்ட துளைகள் அடுத்தடுத்த அசெம்பிளி மற்றும் ஃபேஸ்னிங்கிற்காக முடிக்கப்பட்ட தயாரிப்பின் முனைகளில் அல்லது வலையில் குத்தப்படுகின்றன.

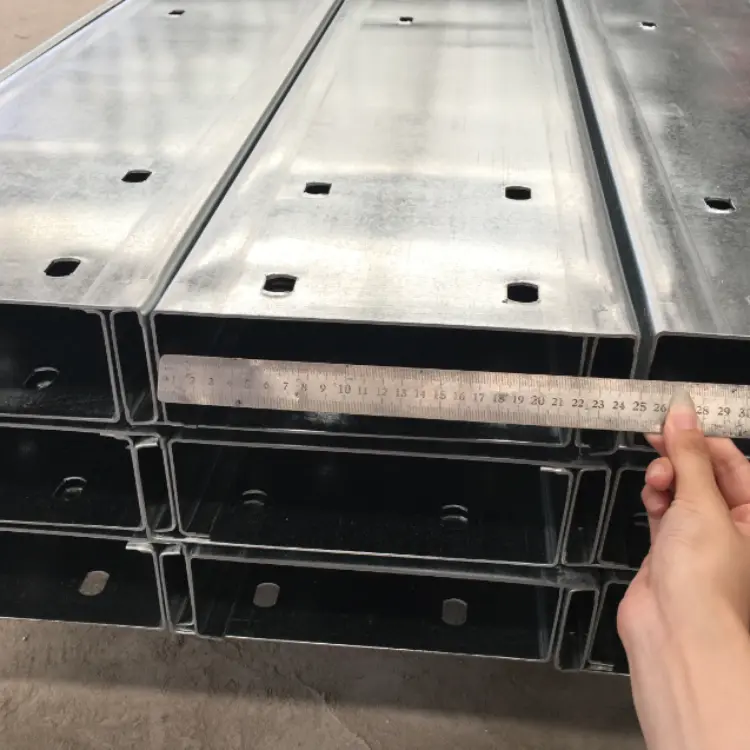

1. பிரிவு உயரம், விளிம்பு அகலம், உதடு பரிமாணங்கள் மற்றும் சுவர் தடிமன் ஆகியவற்றை அளவிடவும்;
2. துத்தநாக பூச்சுக்கு வளைத்தல், முறுக்குதல் அல்லது சேதம் ஆகியவற்றை ஆய்வு செய்யுங்கள்; இணக்கமற்ற பொருட்களைப் பிரிக்கவும்.

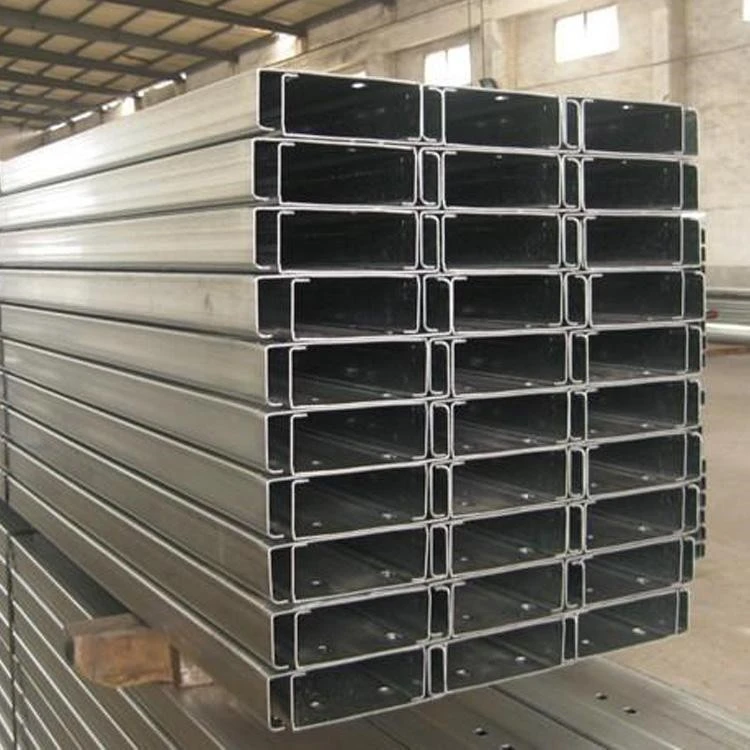

ஒரே விவரக்குறிப்பின் தயாரிப்புகளை நேர்த்தியாக அடுக்கி, தொகுக்கவும்; மாதிரி, தடிமன் மற்றும் நீளம் கொண்ட லேபிள்; கிடங்கிற்காக மரத்தாலான தட்டுகளில் பேக் செய்யவும்.
1. நேராக/மூலைவிட்ட சாக் தண்டுகள்: வட்ட எஃகு வெட்டுதல் → நூல் உருட்டல்;
2. ஸ்ட்ரட்ஸ்: பற்றவைக்கப்பட்ட குழாய் வெட்டுதல்;
3. முழங்கால் பிரேஸ்கள் மற்றும் பர்லின் கிளீட்ஸ்: CNC கட்டிங், வளைத்தல் மற்றும் எஃகு தகடுகளின் கால்வனிசிங்.
1. எஃகு பீம்கள்/நெடுவரிசைகளுக்கு வெல்ட் பர்லின் கிளீட்ஸ்;
2. கோல்ட் ரோல்டு சி பிரிவு எஃகு பர்லின்களை நிலைக்கு ஏற்றி, அவற்றை க்ளீட்களுக்கு போல்ட் செய்யவும்;
3. சாக் தண்டுகள் மற்றும் ஸ்லீவ் ஸ்ட்ரட்களை நிறுவவும்; கூரைக்கு ஈவ் பிரேஸ்களை (முழங்கால் பிரேஸ்கள்) நிறுவவும்.
1. பொருள்: Q235B குளிர்-உருட்டப்பட்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு துண்டு
2. கால்வனேற்றப்பட்ட பூச்சு தடிமன்
நிலையான உள்நாட்டுப் பகுதிகள்: ≥80μm
கரையோர அல்லது இரசாயன அரிப்பு மண்டலங்கள்: ≥120μm
C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; தடிமன்: 1.8-3.0 மிமீ.
1. மகசூல் வலிமை: ≥235 MPa
2. நேரியல் விரிவாக்க குணகம்: 1.2×10⁻⁵/℃ (வண்ண பூசிய எஃகு தாள்களின் வெப்ப விரிவாக்கத்துடன் இணக்கமானது)
1. தொய்வு கம்பிகள்
நேராக/மூலைவிட்ட சாக் கம்பிகள்: φ10 அல்லது φ12 Q235 சுற்று எஃகு; முனைகள் நூல்-சுருட்டப்பட்டவை மற்றும் சூடான-துவை கால்வனேற்றப்பட்டவை.
ஸ்ட்ரட் ஸ்லீவ்ஸ்: Φ32×2.0 பற்றவைக்கப்பட்ட குழாய்; ஒரு மெல்லிய சுற்று எஃகு கம்பி பதற்றத்திற்காக உட்புறம் வழியாக செல்கிறது.
4 மீ > பர்லின் ஸ்பான்களுக்கு சாக் ராட் அமைப்பு கட்டாயம்.
2. ஈவ் பிரேஸ்கள் (கூரை-குறிப்பிட்டது)
சிறிய சி-பிரிவுகள் அல்லது கோண எஃகு இருந்து வெட்டு; தடிமன் பர்லினுடன் பொருந்துகிறது அல்லது 1.8 மிமீ ஆகும்; பர்லின் கவிழ்வதைத் தடுக்க ஒரு முனை பர்லினுடனும் மற்றொன்று எஃகு கற்றையுடன் இணைக்கிறது.
3. இணைப்பு கூறுகள்
பர்லின் கிளீட்ஸ்: 3.0-5.0 மிமீ ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு தட்டு; ஃபாஸ்டிங் போல்ட்: M12 அல்லது M14 ஹாட் டிப் கால்வனேற்றப்பட்ட போல்ட்.
1. சிறிய கிடங்குகள் (span ≤ 9m, குறுகிய நெடுவரிசை இடைவெளி): கூரை C140×50×2.0; சுவர் C100×50×2.0
2. நிலையான தொழிற்சாலை கட்டிடங்கள் (ஸ்பான் 12-24மீ, நெடுவரிசை இடைவெளி தோராயமாக. 6-7மீ): கூரை C160/C180 (சுவர் தடிமன் 2.0-2.2மிமீ); தொய்வு கம்பிகள் மற்றும் விளிம்பு பிரேஸ்கள் ஒரு முழு தொகுப்பு பொருத்தப்பட்ட
3. கடலோர உயர் காற்று மண்டலங்கள்: தடிமனான பர்லின்கள் (சுவர் தடிமன் 2.2-2.5 மிமீ); தொய்வு கம்பிகள் நெருக்கமான இடைவெளியில் நிறுவப்பட்டுள்ளன
4. பெரிய தொழிற்சாலை கட்டிடங்கள் (நெடுவரிசை இடைவெளி > 7மீ): கூரை C200, C220, C250, C280, C300 (சுவர் தடிமன் 2.0–3.0mm); தொய்வு கம்பிகள் மற்றும் விளிம்பு பிரேஸ்கள் ஒரு முழு தொகுப்பு பொருத்தப்பட்ட
