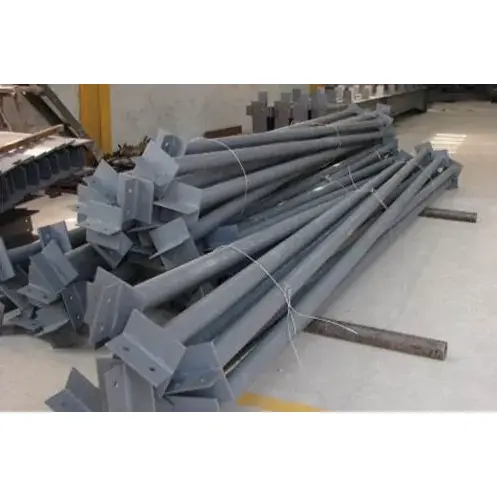

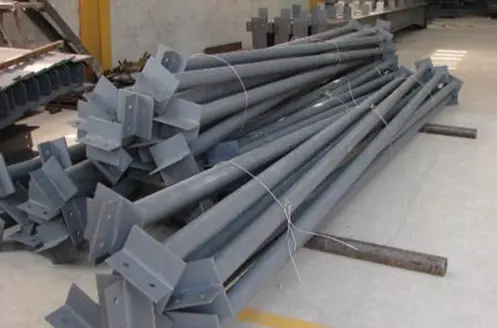

எஃகு கட்டமைப்பு தொழிற்சாலை கட்டிடங்கள் மற்றும் போர்டல் பிரேம் அமைப்புகளில், ஸ்ட்ரக்சுரல் ஸ்டீல் டை ராட் உறுப்பினர் ஒரு தவிர்க்க முடியாத நீளமான நிலைப்படுத்தும் கூறு ஆகும். இந்த தயாரிப்பு சுற்று குழாய்கள் மற்றும் எஃகு பிரிவுகளிலிருந்து தயாரிக்கப்படுகிறது மற்றும் கட்டிடத்தின் முழு நீளத்திலும் போடப்பட்டுள்ளது. இது பல எஃகு சட்ட கட்டமைப்புகளை இணைக்கிறது மற்றும் குறிப்பாக கிடைமட்ட சக்திகளை மாற்றவும் மற்றும் கூறுகளின் இடப்பெயர்ச்சியை கட்டுப்படுத்தவும் வடிவமைக்கப்பட்டுள்ளது. பல்வேறு துணை கூறுகளுடன் இணைந்து பயன்படுத்தும் போது, கட்டிடத்தின் ஒட்டுமொத்த பக்கவாட்டு எதிர்ப்பை கணிசமாக அதிகரிக்க முடியும். தயாரிப்பு பரந்த அளவிலான விவரக்குறிப்புகள் மற்றும் முதிர்ந்த செயலாக்க நுட்பங்களைக் கொண்டுள்ளது, இது கட்டுமான செயல்திறன் மற்றும் பாதுகாப்பு இரண்டையும் கணக்கில் எடுத்துக்கொள்கிறது. இது எஃகு கட்டமைப்பு திட்டங்களுக்கான செலவு குறைந்த நிலையான கூறு ஆகும்.
1. டை ராட்களுக்கான தொழில் குறியீடு XG ஆகும். அவை எஃகு கட்டமைப்பு போர்டல் பிரேம், தொழிற்சாலை கட்டிடங்கள் மற்றும் டிரஸ் அமைப்புகளுக்குள் உள்ள நீளமான கிடைமட்ட இரண்டாம் நிலை கூறுகளை சேர்ந்தவை, மேலும் செங்குத்து சுமைகளை தாங்காது.
2. கட்டமைப்பு ஸ்டீல் டை ராட் உறுப்பினர் முக்கியமாக அச்சு பதற்றம் மற்றும் அச்சு அழுத்தத்தை தாங்கும். கட்டிட இடத்தின் நிலையான அமைப்பை உருவாக்குவதற்கான முக்கிய அங்கமாகும்.
1. நீளமான கிடைமட்ட விசைகளை அனுப்புதல், காற்று விசை, நிலநடுக்க விளைவுகள் மற்றும் தொழிற்சாலை கிரேன்களின் செயல்பாட்டின் மூலம் உருவாக்கப்பட்ட நீளமான பிரேக்கிங் விசை ஆகியவற்றை எதிர்க்கவும்.
2. எஃகு கற்றைகள் மற்றும் எஃகு நெடுவரிசைகளின் பிளானர் வெளிப்புற இடப்பெயர்ச்சியைக் கட்டுப்படுத்துங்கள், கூறுகளின் கணக்கீட்டு நீளத்தை திறம்பட குறைக்கிறது.
3. பல்வேறு துணை கூறுகளுடன் இணைந்து, முழு கட்டிடத்தின் இடஞ்சார்ந்த ஸ்திரத்தன்மையை உறுதிசெய்ய முழுமையான பக்கவாட்டு சக்தியை எதிர்க்கும் கட்டமைப்பு அமைப்பை உருவாக்குகிறது.
1. ரிஜிட் டை ராட்ஸ்: அவை டென்ஷன் மற்றும் பிரஷர் இரண்டையும் தாங்கும். அவை சந்தையில் மிகவும் பரவலாகப் பயன்படுத்தப்படுகின்றன மற்றும் பெரும்பாலும் சுற்று எஃகு குழாய்களால் ஆனவை. அவை பொதுவாக கூரை முகடு, நெடுவரிசைகளின் மேல் மற்றும் கிரேன் கற்றைகளின் உயரம் ஆகியவற்றில் அமைக்கப்பட்டிருக்கும்.
2. நெகிழ்வான டை ராட்கள்: அவை பதற்றத்தை மட்டுமே தாங்கும். அவை சுற்று எஃகு அல்லது ஒற்றை கோண எஃகு மூலம் செய்யப்பட்டவை மற்றும் பொதுவாக நிலையான முக்கிய டை ராட்களாகப் பயன்படுத்தப்படுவதில்லை.
1. முக்கிய போர்டல் பிரேம் மற்றும் ஸ்டீல் பீம்களை இணைக்க ஸ்ட்ரக்ச்சுரல் ஸ்டீல் டை ராட் உறுப்பினர் பயன்படுத்தப்படுகிறது. இது சுற்று எஃகு குழாய்களால் ஆனது மற்றும் ஒட்டுமொத்த நீளமான அச்சு சக்தியை கடத்துவதற்கு பொறுப்பாகும்.
2. ரூஃப் டிரஸ் டை பார்கள் ZLT மற்றும் XLT வகைகளாக பிரிக்கப்பட்டுள்ளன. அவை கூரை டிரஸ்களை இணைக்க மட்டுமே பயன்படுத்தப்படுகின்றன மற்றும் சிறந்த சுற்று எஃகு மூலம் தயாரிக்கப்படுகின்றன. அவர்கள் உள்ளூர் ஆங்கரிங் ரோலில் மட்டுமே நடிக்கிறார்கள்.
1. பயன்படுத்தப்படும் முக்கிய பொருட்கள் சூடான-உருட்டப்பட்ட நேராக மடிப்பு எஃகு குழாய்கள் மற்றும் தடையற்ற எஃகு குழாய்கள். வழக்கமான திட்டங்களுக்கு, Q235B மெட்டீரியல் தேர்ந்தெடுக்கப்பட்டது, அதே சமயம் பெரிய இடைவெளி மற்றும் அதிக சுமை நிலைகளுக்கு, Q355B பொருள் பயன்படுத்தப்படுகிறது.
2. பொதுவான குழாய் விவரக்குறிப்புகள் சுவர் தடிமனுடன் இணைந்த வெளிப்புற விட்டம் ஆகும், அவை ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0 மற்றும் ∅159×4.0.
3. மூலப்பொருட்களின் நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ என பிரிக்கப்பட்டுள்ளது. நிலையான நீளத்தை மீறும் தண்டுகள் தளத்தில் இணைக்கப்படும்.
1. எண்ட் பிளேட்ஸ்: 8 மிமீ முதல் 16 மிமீ வரை தடிமன் கொண்ட முக்கிய குழாய் பொருள் போலவே பொருள் உள்ளது. எஃகு கற்றைகள் மற்றும் எஃகு நெடுவரிசைகளின் விளிம்புகளுடன் போல்ட் இணைப்புக்கான வரைபடங்களின்படி போல்ட் துளைகள் முன்கூட்டியே செயலாக்கப்படுகின்றன.
2. வலுவூட்டல் விலா தட்டுகள்: முக்கோண விறைப்புத் தகடுகள் இறுதித் தட்டுகளின் உள்ளூர் சிதைவைத் தவிர்ப்பதற்காக அழுத்தப்பட்ட ஆதரவு நிலைகளில் சேர்க்கப்படுகின்றன. நடுத்தர அளவிலான கட்டிடங்களில் இந்த துணை தவிர்க்கப்படலாம்.
3. முன்பதிவு செய்யப்பட்ட துளை நிலை: ஆன்-சைட் அசெம்பிளி துல்லியத்தை உறுதி செய்வதற்காக போல்ட் துளைகள், மூலையில் உள்ள பிரேஸ் இணைப்பு துளைகள் மற்றும் ஆதரவு ஏங்கரேஜ் துளைகளை தொழிற்சாலை ஒரே மாதிரியாக செயலாக்குகிறது.
1. இணைக்கும் போல்ட்கள்: சாதாரண நிலைமைகளில், கிரேன்கள், நில அதிர்வு பாதுகாப்பு பகுதிகள் மற்றும் அதிக சுமை தொழிற்சாலைகளுக்கு 4.8 தர சாதாரண போல்ட்களின் M16 மற்றும் M20 விவரக்குறிப்புகளைப் பயன்படுத்தவும், 8.8 தர உயர்-வலிமை கொண்ட போல்ட்களைப் பயன்படுத்தவும்.
2. துணை பாகங்கள்: ஒவ்வொரு டை ராடும் ஒரே மாதிரியான பிளாட் வாஷர்கள், ஸ்பிரிங் வாஷர்கள், மற்றும் தடிமனான கொட்டைகள் ஆகியவற்றைக் கொண்டுள்ளது. அனைத்து பாகங்களும் ஒரே மாதிரியாக அரிப்பு எதிர்ப்புக்கு சிகிச்சையளிக்கப்படுகின்றன.
1. அறக்கட்டளை எதிர்ப்பு அரிப்பு சிகிச்சை: சாதாரண திட்டங்களுக்கு, St3 தரத்தை கைமுறையாக துரு அகற்றுதல் ஏற்றுக்கொள்ளப்படுகிறது 60μm முதல் 100μm வரையிலான உலர் படத்தின் மொத்த தடிமன் கட்டுப்படுத்தப்படும்.
2. உயர் எதிர்ப்பு அரிப்பு கட்டமைப்பு: வெளிப்புற மற்றும் அதிக ஈரப்பதம் அரிக்கும் சூழல்களுக்கு, ஒட்டுமொத்த ஹாட் டிப் கால்வனைசிங் செயல்முறை ஏற்றுக்கொள்ளப்படுகிறது. இரட்டை பக்க கால்வனிசிங் அளவு 275g/㎡ க்கும் குறைவாக இல்லை.
3. தீ பாதுகாப்பு சிகிச்சை: தீ மண்டலங்களில் அமைந்துள்ள தண்டுகளுக்கு, 0.5h முதல் 1h வரை தீ தடுப்பு நேரத்துடன் மெல்லிய வகை தீயணைப்பு பூச்சுகளைப் பயன்படுத்துங்கள்.
ஸ்ட்ரக்சுரல் ஸ்டீல் டை ராட் உறுப்பினர் சுயாதீனமாக செயல்பட முடியாது மற்றும் பிற கூறுகளுடன் இணைக்கப்பட வேண்டும். கிடைமட்டமாக, இது கூரையின் கிடைமட்ட ஆதரவுகள் மற்றும் நெடுவரிசை குறுக்கு ஆதரவுடன் இணைக்கப்பட்டுள்ளது, மற்றும் செங்குத்தாக, இது செங்குத்து ஆதரவுகள் மற்றும் மூலை பிரேஸ்களுடன் இணைந்து மூடிய மற்றும் நிலையான ஒட்டுமொத்த ஆதரவு அமைப்பை உருவாக்குகிறது.
1. கட்டிட நெடுவரிசைகளின் மேல் உயரத்தில், முழு நீளத்திலும் திடமான டை ராட்களை நிறுவவும்.
2. தொழிற்சாலை கூரையின் முகடு பகுதியில், முழு வரியிலும் திடமான டை ராட்களை நிறுவவும்.
3. கிரேன்கள் பொருத்தப்பட்ட தொழிற்சாலைகளுக்கு, கிரேன் பீம்களின் மேல் மற்றும் கீழ் விளிம்புகளில் டை ராட்களைச் சேர்க்கவும்.
4. எஃகு கற்றைகளின் முனைகளில், மாறி குறுக்குவெட்டுகள் உள்ள பகுதிகளில், மற்றும் பல்வேறு ஆதரவு முனைகளில், நிலைத்தன்மையை அதிகரிக்க தண்டுகளின் எண்ணிக்கையை அதிகரிக்கவும்.
1. முழு முடிக்கப்பட்ட கூறுகள், சுற்று குழாய் முக்கிய உடல் உட்பட, இரண்டு இறுதி தட்டுகள், மற்றும் தேவையான விறைப்பு தட்டுகள் தேவை.
2. கூறு-குறிப்பிட்ட வரிசை எண்கள், தொழிற்சாலை தகுதிச் சான்றிதழ்கள் மற்றும் மூலப்பொருட்களுக்கான பொருள் தர உத்தரவாத ஆவணங்கள்.
3. கூறுகளின் எண்ணிக்கைக்கு ஏற்ப போல்ட், கொட்டைகள் மற்றும் துவைப்பிகள் போன்ற போதுமான பொருத்தப்பட்ட நிறுவல் பாகங்கள்.
4. பூச்சு அல்லது ஹாட் டிப் கால்வனைசிங் சிகிச்சைக்கு உட்பட்ட முடிக்கப்பட்ட கூறுகள்.
5. கட்டுமான நோக்கங்களுக்காக விரிவான நிறுவல் முனை வரைபடங்கள்.
1. வலுவான நங்கூரமிடும் திறன், வெளிப்புற காற்றழுத்தத்தை திறம்பட எதிர்க்கிறது மற்றும் ஒட்டுமொத்த எஃகு சட்டகம் அசைவதிலிருந்து அல்லது சாய்வதைத் தடுக்கிறது.
2. எளிமையான கட்டமைப்பு ஸ்டீல் டை ராட் உறுப்பினர், இலகுரக, தளத்தில் நிறுவலுக்கு எளிதானது, ஒட்டுமொத்த கட்டுமான முன்னேற்றத்தை கணிசமாக மேம்படுத்துகிறது.
3. பொருத்துதல் செயல்பாட்டை துல்லியமாக அடைய, முழு கட்டிடத்தின் விசை நிலையை ஒரே சீராக கட்டுப்படுத்தி, கட்டமைப்பு சக்தியை மேலும் சமநிலைப்படுத்துகிறது.
4. முழுமையான எதிர்ப்பு அரிப்பு செயல்முறை, நீண்ட காலத்திற்கு வெளிப்புற சூழலில் பயன்படுத்தப்பட்டாலும், அது துரு மற்றும் சேதத்திற்கு ஆளாகாது.
5. முழுமையான தயாரிப்பு விவரக்குறிப்புகள் மற்றும் பிரிவுகள், போர்டல் பிரேம் கட்டமைப்புகள், பல்வேறு எஃகு சட்ட தொழிற்சாலைகள் மற்றும் பிற கட்டிட வகைகளுக்கு ஏற்றது.
6. குறைந்த முதலீட்டு செலவு, நிலுவையில் உள்ள கட்டமைப்பு வலுவூட்டல் விளைவு, எஃகு கட்டமைப்பு கட்டிடங்களின் ஒட்டுமொத்த பாதுகாப்பு குணகத்தை கணிசமாக மேம்படுத்துதல்.
1. வட்ட குழாய் பிரிவு சிறந்த சுமை தாங்கும் செயல்திறனை வெளிப்படுத்துகிறது. ஸ்ட்ரக்ச்சுரல் ஸ்டீல் டை ராட் மெம்பர் அனைத்து திசைகளிலும் ஒரே மாதிரியான நிலைமத்துடன், நீட்டப்பட்ட மற்றும் சுருக்கப்பட்டதாக இருக்கும். இது அச்சு சக்தியை மட்டுமே கொண்டுள்ளது மற்றும் கூடுதல் வளைக்கும் தருணங்களை உருவாக்காது. ஆங்கிள் ஸ்டீல் சப்போர்ட்ஸ் மற்றும் ரவுண்ட் ஸ்டீல் ஸ்ட்ரட்களை மட்டுமே நீட்டிக்க முடியும், மேலும் சுருக்கத்தின் கீழ், அவை கொக்கி மற்றும் உருமாற்றத்திற்கு ஆளாகின்றன. அழுத்தம் தாங்கும் மற்றும் பொருத்துதல் தேவைப்படும் இடங்களில், கூரையின் மேடு மற்றும் தூண் மேல், வட்ட குழாய் டை ராட்களை மட்டுமே பயன்படுத்த முடியும்.
2. தண்டுகள் கட்டிடத்தின் நீளமான திசையில் ஒரே மாதிரியாக அமைக்கப்பட்டன, தொடர்ந்து சக்தியை கடத்துகிறது, ஒவ்வொரு சுயாதீனமான திடமான சட்டத்தையும் ஒட்டுமொத்த இடஞ்சார்ந்த கட்டமைப்பில் இணைக்கிறது. குறுக்கு ஆதரவுகள் இடைவிடாமல் ஒழுங்கமைக்கப்படுகின்றன, மேலும் டை ராட்கள் ஒரு ஒற்றை கூரை டிரஸை மட்டுமே சரிசெய்கிறது, முழு நீளமான தடையை அடைய முடியவில்லை.
1. குழாய்கள் சந்தை-தரமான ஆயத்த பொருட்கள், எளிமையான வெட்டு, வெல்டிங் மற்றும் துளை உருவாக்கும் செயல்முறைகள் மற்றும் ஒரு குறுகிய உற்பத்தி சுழற்சி. பெட்டி-வகை கூறுகள் மற்றும் H-வடிவ எஃகு கூறுகளுடன் ஒப்பிடும்போது, தனிப்பயனாக்குதல் செலவு குறைவாக உள்ளது மற்றும் விநியோக வேகம் வேகமாக உள்ளது.
2. அதே அழுத்தம் தாங்கும் திறனின் முன்மாதிரியின் கீழ், வட்ட குழாய் டை தண்டுகளின் சுய-எடை H- வடிவ எஃகு மற்றும் I- பீம்களை விட மிகவும் குறைவாக உள்ளது. தொடர்ச்சியான முறையில் ஒரு பெரிய பகுதியில் பயன்படுத்தும் போது, ஒட்டுமொத்த திட்டச் செலவையும் திறம்பட கட்டுப்படுத்த முடியும்.
1. தண்டுகளின் முனைகள் இறுதித் தகடுகளுடன் முன் பற்றவைக்கப்படுகின்றன, மேலும் தளத்தில், அவை நேரடியாக போல்ட்களைப் பயன்படுத்தி பீம் அல்லது நெடுவரிசையின் விளிம்பில் சரி செய்யப்படுகின்றன. ஆன்-சைட் வெல்டிங் தேவையில்லை. கிராஸ் சப்போர்ட்களுக்கு ஆன்-சைட் அசெம்பிளி மற்றும் ஓப்பனிங் ஹோல்ஸ் தேவை.
2. தயாரிப்பு அதிக பல்துறை திறன் கொண்டது. ஒரே விவரக்குறிப்பு தண்டுகள் கூரை மேடு, தூண் மேல் மற்றும் கிரேன் பீம் போன்ற பல நிலைகளில் பயன்படுத்தப்படலாம். பொருந்தும் பாகங்கள் ஒருங்கிணைக்கப்பட்டு, பெரிய அளவிலான சரக்கு தயாரிப்பு மற்றும் ஒட்டுமொத்த கட்டுமானத் திட்டமிடலை எளிதாக்குகிறது.
1. கட்டிடம் பக்கவாட்டாக குறுக்கு ஆதரவுகள் மற்றும் நீளமாக ஸ்ட்ரக்சுரல் ஸ்டீல் டை ராட் உறுப்பினர்களால் ஆதரிக்கப்படுகிறது. இந்த இரண்டு வகையான கூறுகளும் வடிவியல் ரீதியாக நிலையான கட்டமைப்பை உருவாக்க ஒத்துழைக்கின்றன. டை ராட்கள் மற்றும் மூலையில் உள்ள பிரேஸ்கள் கூரை டிரஸ்கள் மற்றும் எஃகு கற்றைகளுக்கு உள்ளூர் வலுவூட்டலை மட்டுமே வழங்குகின்றன மற்றும் கட்டிட கட்டமைப்பின் நீளமான நிலைத்தன்மையில் பங்கேற்காது.
2. அவை எஃகு கற்றைகள் மற்றும் எஃகு நெடுவரிசைகளின் பக்கவாட்டு சிதைவைத் திறம்பட கட்டுப்படுத்துகின்றன, கூறுகளின் கணக்கீட்டு நீளத்தைக் குறைக்கின்றன மற்றும் விட்டங்கள் மற்றும் நெடுவரிசைகளின் குறுக்கு வெட்டு பரிமாணங்களை மேம்படுத்த உதவுகின்றன, இதன் மூலம் பயன்படுத்தப்படும் முக்கிய பொருள் எஃகு அளவைக் குறைக்கிறது.
வட்டக் குழாயின் வெளிப்புற மேற்பரப்பு மென்மையானது மற்றும் வழக்கமானது, இது துருவை அகற்றுதல், ஓவியம் வரைதல் மற்றும் ஹாட் டிப் கால்வனைசிங் போன்ற அரிப்பு எதிர்ப்பு செயல்பாடுகளை வசதியாக ஆக்குகிறது. திறந்த வகை கோண எஃகு மற்றும் சேனல் எஃகு ஆகியவற்றுடன் ஒப்பிடும்போது, வெளிப்புற ஈரப்பதம் மற்றும் அரிக்கும் சூழல்களில், அரிப்பு எதிர்ப்பு நீடித்து நிலைத்தன்மை சிறப்பாக உள்ளது.
1. டை ராட்கள்: நீளமாக ஒரு தொடர்ச்சியான முறையில் அமைக்கப்பட்டது, பதற்றம் மற்றும் சுருக்கத்தை தாங்கும் திறன் கொண்டது, மேலும் முக்கிய கட்டமைப்பு நிலையான கூறுகளுக்கு சொந்தமானது.
2. கிராஸ் சப்போர்ட்ஸ்: இடைவிடாமல் குறுக்கு வடிவத்தில் அமைக்கப்பட்டு, பதற்றத்தை மட்டுமே தாங்கும், முக்கியமாக பக்கவாட்டு காற்று எதிர்ப்பு மற்றும் பூகம்ப எதிர்ப்பிற்கு பொறுப்பு.
3. டை ராட்கள்: சிறந்த சுற்று எஃகால் ஆனது, கூரை டிரஸ்களை நங்கூரமிட மட்டுமே பயன்படுத்தப்படுகிறது, அடைப்புக்கான சிறிய அளவிலான பாகங்கள்.
4. இரண்டாம் நிலை கற்றைகள்: செங்குத்து சுமைகளைத் தாங்குவது, முக்கியமாக தரை சுமைகளை கடத்துவது மற்றும் விசை-தாங்கும் திசை மற்றும் செயல்பாடு ஆகியவை டை ராட்களிலிருந்து முற்றிலும் வேறுபட்டவை.
1. நுழையும் போது மூலப்பொருட்களை ஆய்வு செய்தல்: Q235B மற்றும் Q355B எஃகுப் பொருள் சான்றிதழ்களைச் சரிபார்த்தல், குழாயின் விட்டம் மற்றும் சுவர் தடிமன் ஆகியவற்றைச் சரிபார்த்தல், குழாய் வளைவு, ஓவல் வடிவம் அல்லது துரு போன்ற ஏதேனும் சிக்கல்களைக் கண்டறிதல் மற்றும் சகிப்புத்தன்மை வரம்பை மீறும் சிதைந்த பொருட்களை நேராக்குதல். மேலும், பொருந்தும் இணைப்பு தகடுகளை ஆய்வு செய்து ஏற்கவும்.
2. பொருள் அகற்றுவதற்கான எண் வெட்டு: வடிவமைக்கப்பட்ட பரிமாணங்களின்படி எஃகு குழாய்களை வெட்டி, வெல்டிங்கிற்கு ஒதுக்கப்பட்ட சுருக்கக் கொடுப்பனவை விட்டு, குழாய் முனைகளில் உள்ள பர்ர்களை மெருகூட்டவும்.
3. பாகங்கள் வெட்டுதல்: எண்ட் ப்ளேட்கள் மற்றும் முக்கோண விறைப்புத் தகடுகளை வெட்டுவதற்கு எண் கட்டுப்பாட்டு கருவிகளைப் பயன்படுத்தவும், வரைபடங்களில் உள்ள பரிமாணங்களை கண்டிப்பாக பின்பற்றவும்.
4. அசெம்ப்ளி மற்றும் ஸ்பாட் வெல்டிங்: பொருத்துவதற்கு பொருத்துதல்களைப் பயன்படுத்தவும், எஃகு குழாய்களின் இரு முனைகளிலும் இறுதித் தகடுகளை மையமாக வைத்து ஸ்பாட் வெல்டிங் செய்யவும். ஸ்பாட் வெல்டிங் வலுவூட்டலை முடிக்க அழுத்தப்பட்ட முனைகளில் முக்கோண விறைப்புத் தட்டுகளை நிறுவவும்.
5. சுற்றளவு வெல்டிங்: எஃகு குழாய்கள் மற்றும் இறுதித் தகடுகளுக்கு இடையே உள்ள இணைப்புப் புள்ளிகளை முழுமையாக வெல்டிங் செய்ய கார்பன் டை ஆக்சைடு வாயு கவச வெல்டிங்கைப் பயன்படுத்தவும். சுற்றளவு வெல்ட்கள் இரண்டாம் நிலை வெல்ட் தரநிலையைப் பின்பற்றுகின்றன. வழக்கமான திட்டங்களுக்கு, காட்சி ஆய்வுகளை மட்டும் செய்யுங்கள்; முக்கிய தொழிற்சாலை திட்டங்களுக்கு, குறைந்த எண்ணிக்கையிலான UT குறைபாடு கண்டறிதல் சோதனைகளை நடத்தவும்.
6. எண் கட்டுப்பாட்டு துளையிடுதல்: எண்ட் ப்ளேட்களில் உள்ள போல்ட் துளைகளை செயலாக்க எண் கட்டுப்பாட்டு துளையிடும் இயந்திரங்களைப் பயன்படுத்தவும். முக்கிய துளை விட்டம் M16 மற்றும் M20 போல்ட்களுக்கு ஏற்றது, துளை நிலைகளின் துல்லியத்தை உறுதி செய்கிறது.
7. சரிசெய்தல் மற்றும் அரைத்தல்: வெல்டிங்கால் ஏற்படும் குழாய் முனைகளில் உள்ள வளைவை சரிசெய்து, வெல்டிங் ஸ்பர்ஸ் மற்றும் வெல்டிங் குப்பைகளை அரைக்கவும்.
8. அரிப்பு சிகிச்சை: சாதாரண ஸ்ட்ரக்சுரல் ஸ்டீல் டை ராட் உறுப்பினர்களுக்கு, St3 தரநிலைகளின்படி கைமுறையாக துருவை அகற்றவும், பின்னர் ப்ரைமர் மற்றும் டாப்கோட் பயன்படுத்தவும். அதிக அரிப்புத் தேவைகளைக் கொண்ட தயாரிப்புகளுக்கு, ஒட்டுமொத்த ஹாட் டிப் கால்வனைசிங் சிகிச்சையைச் செய்யவும்.
9. எண்ணிடுதல் மற்றும் சேமிப்பகம்: தனிப்பட்ட கூறு எண்ணை தெளிக்கவும், அனைத்து துணைக்கருவிகளையும் எண்ணி, பேக் செய்து, ஏற்றுமதிக்காக சேமித்து வைக்கவும்.
பொதுவான குழாய் விவரக்குறிப்புகள்: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
எண்ட் பிளேட் தடிமன்: 8 மிமீ முதல் 16 மிமீ வரை, நிலையான துளை அளவு M16, M20
தனிப்பயன் நீளம்: விரிகுடா அளவின் படி 3 மீ முதல் 9 மீ வரை, மூலப்பொருள் நிலையான நீளம்: 6 மீ, 9 மீ, 12 மீ
இயந்திர சகிப்புத்தன்மை: தடியின் உடலின் நேரான தன்மை ≤ L/1000, எண்ட் பிளேட்டின் துளை தூர சகிப்புத்தன்மை ±1.5mm
|
பொருள் தரம் |
மகசூல் வலிமை |
இழுவிசை வலிமை |
விண்ணப்ப காட்சிகள் |
|
Q235B |
≥235MPa |
375-500MPa |
வழக்கமான போர்டல் பிரேம்களுக்கான ரிட்ஜ் மற்றும் நெடுவரிசை மேல் டை ராட்கள் |
|
Q355B |
≥355MPa |
470-630MPa |
கிரேன்கள் கொண்ட பெரிய அளவிலான மற்றும் கனரக பணிமனைகள் |
படை வகை: கரடி அச்சு பதற்றம் மற்றும் அச்சு சுருக்கம், செங்குத்து வளைக்கும் தருணம் இல்லை. வட்ட குழாய் பிரிவு அனைத்து திசைகளிலும் ஒரே மாதிரியான சுற்றளவு ஆரம் கொண்டது, கோண எஃகு மற்றும் சுற்று எஃகு ஆகியவற்றால் செய்யப்பட்ட நெகிழ்வான டை ராட்களை விட சிறந்த சுருக்க நிலைத்தன்மை.
செயல்பாட்டு செயல்திறன்: திடமான பிரேம்களின் விமானத்திற்கு வெளியே இடப்பெயர்ச்சியைக் கட்டுப்படுத்தவும், விட்டங்கள் மற்றும் நெடுவரிசைகளின் கணக்கீட்டு நீளத்தைக் குறைக்கவும், நீளமான காற்று சுமை மற்றும் நில அதிர்வு சுமைகளை மாற்றவும்.
கட்டமைப்பு அம்சம்: கட்டிடத்துடன் தொடர்ந்து அமைக்கப்பட்டு, நெடுவரிசை பிரேசிங் மற்றும் கூரை கிடைமட்ட பிரேசிங் மூலம் ஒட்டுமொத்த நிலையான அமைப்பை உருவாக்குகிறது.
எஃகு குழாய் மற்றும் இறுதி தட்டு இடையே சுற்றளவு பற்றவைப்பு இரண்டாம் நிலை பற்றவைப்புக்கு சொந்தமானது. பொதுவான திட்டங்களுக்கு காட்சி ஆய்வு ஏற்றுக்கொள்ளப்படுகிறது. முக்கிய திட்டங்களுக்கு பகுதி UT ஆய்வு மேற்கொள்ளப்படுகிறது, மேலும் 100% ஆய்வு தேவையில்லை.
சாதாரண அரிப்பு எதிர்ப்பு: St3 கையேடு துரு நீக்கம், பெயிண்ட் மொத்த உலர் பட தடிமன் 60-90μm
கடலோர மற்றும் ஈரப்பதமான பகுதிகளுக்கு கடுமையான எதிர்ப்பு அரிப்பு: ஹாட் டிப் கால்வனைசிங், துத்தநாக அடுக்கு தடிமன் ≥70μm
தீ பாதுகாப்பு: 0.5h தீ தடுப்பு கால அளவு கொண்ட மெல்லிய தீ தடுப்பு பூச்சு தீ பெட்டிகளில் பயன்படுத்தப்படுகிறது, பொதுவான பகுதிகளில் தீ பாதுகாப்பு சிகிச்சை இல்லை.
போல்ட் தேர்வு: சாதாரண பட்டறைகளுக்கு தரம் 4.8 போல்ட்கள், கிரேன் பட்டறைகள் மற்றும் நில அதிர்வு பகுதிகளுக்கு தரம் 8.8 உயர் வலிமை கொண்ட போல்ட்கள்
துணை பாகங்கள்: பிளாட் வாஷர்கள் மற்றும் ஸ்பிரிங் வாஷர்களுடன் முடிக்கவும்
திடமான டை ராட் (சுற்று குழாய் வகை): பதற்றம் மற்றும் சுருக்கத்தை எதிர்க்கும், கட்டமைப்பு நிலைத்தன்மைக்கான முக்கிய கூறு
நெகிழ்வான டை ராட் (சுற்று எஃகு / ஒற்றை கோண எஃகு): அழுத்தத்தை மட்டும் எதிர்க்கும், துணை இணைப்புக்கு பயன்படுத்தப்படுகிறது
விரிவான பொருள் வழங்கல் மற்றும் அசெம்பிளி: திட்டத் தேவைகளின்படி, ஒரே நேரத்தில் சப்போர்ட்ஸ், கார்னர் பிரேஸ்கள், பர்லின்கள் போன்றவற்றை உள்ளடக்கிய எஃகு கட்டமைப்பு கூறுகளின் முழுமையான தொகுப்பை எங்களால் வழங்க முடியும். ஆன்-சைட் அசெம்பிளி விலகல்களைத் தவிர்க்கவும், மறுவேலைச் சிக்கல்களைக் குறைக்கவும் ஒருங்கிணைந்த செயலாக்கத் தரங்கள் மற்றும் இணைப்பு பரிமாணங்களைப் பின்பற்றுகிறோம்.
முழு-செயல்முறை தொழில்நுட்ப ஆதரவு: விற்பனைக்கு முன், கட்டிட இடைவெளி, கிரேன் உள்ளமைவு மற்றும் நில அதிர்வு தரம் ஆகியவற்றை ஒருங்கிணைத்து, டை ராட்களுக்கான தேர்வு மற்றும் தளவமைப்புத் திட்டங்களையும், தண்டுகளின் ஏற்பாட்டை மேம்படுத்த இலவச வெளியீடு கட்டுமான முனை வரைபடங்களையும் வழங்குவோம்.
தொழில்முறை தளவாட பாதுகாப்பு: ஸ்ட்ரக்சுரல் ஸ்டீல் டை ராட் உறுப்பினரின் இரு முனைகளும் பாதுகாக்கப்படுகின்றன, மேலும் முழு உறுப்பினரும் நீர்ப்புகா படத்துடன் மூடப்பட்டிருக்கும். போக்குவரத்தின் போது சிதைவு, வண்ணப்பூச்சு சேதம் மற்றும் குழாய் மோதலை தடுக்க நீண்ட உறுப்பினர்கள் பிரிக்கப்பட்டு வலுவூட்டப்பட்டு நிரம்பியுள்ளனர். அதே நேரத்தில், நாங்கள் பேக்கிங் பட்டியல்கள் மற்றும் தளவாட கண்காணிப்பு தகவலை வழங்குகிறோம்.
ஆன்-சைட் நிறுவல் வழிகாட்டுதல்: நாங்கள் ஒரு வரைகலை நிறுவல் கையேட்டை வழங்குகிறோம் மற்றும் சீன மற்றும் ஆங்கிலம் இரண்டிலும் தொலைதூர தொழில்நுட்ப ஆதரவை வழங்குகிறோம். நிறுவலை திறம்பட முடிப்பதில் கட்டுமானக் குழுவுக்கு உதவ முனை இணைப்புகள் மற்றும் கம்பி சேர்க்கைகள் போன்ற கட்டுமான விவரங்கள் தொடர்பான கேள்விகளுக்கு நாங்கள் நிகழ்நேரத்தில் பதிலளிப்போம்.
நீண்ட கால விற்பனைக்குப் பிந்தைய உத்தரவாதம்: பிரதான குழாய்களுக்கு 5 ஆண்டு தர உத்தரவாதம் வழங்கப்படுகிறது, மேலும் ஹாட் டிப் கால்வனைசிங் மற்றும் பெயிண்ட் எதிர்ப்பு அரிப்பு அடுக்குகள் 2 ஆண்டு உத்தரவாதத்துடன் வழங்கப்படுகின்றன. நாங்கள் முழு அளவிலான துணை கூறுகளை தொடர்ச்சியாக வழங்குகிறோம் மற்றும் சிதறிய சிறிய பொருட்களை நிரப்புவதை ஆதரிக்கிறோம். அதே சமயம், பிந்தைய காலத்திற்கான பராமரிப்பு மற்றும் பழுதுபார்க்கும் திட்டங்களை நாங்கள் இலவசமாக வழங்குகிறோம்.
Q1 திடமான டை ராட்கள் மற்றும் நெகிழ்வான டை ராட்களை எவ்வாறு விரைவாக வேறுபடுத்துவது மற்றும் வகையைத் தேர்ந்தெடுப்பது எப்படி?
சுற்றுக் குழாய்களால் ஆன இறுக்கமான டை ராட்கள் பதற்றம் மற்றும் அழுத்தம் இரண்டையும் தாங்கும் மற்றும் கூரை முகடுகள், தூண் டாப்ஸ் மற்றும் கிரேன் பீம்கள் போன்ற முக்கிய சுமை தாங்கும் நிலைகளுக்கு ஏற்றது. எஃகு குழாய்கள் மற்றும் நெகிழ்வான டை ராட்களால் செய்யப்பட்ட ஒற்றை கோண இரும்புகள் பதற்றத்தை மட்டுமே தாங்கும் மற்றும் துணை பதற்றம் தாங்கும் கூறுகளாக மட்டுமே பயன்படுத்தப்படும். வழக்கமான எஃகு கட்டமைப்பு தொழிற்சாலைகளுக்கு, திடமான டை ராட்கள் விரும்பப்படுகின்றன.
Q2 மற்ற துணை கூறுகளுடன் இணைக்காமல் டை ராட்களை தனியாகப் பயன்படுத்த முடியுமா?
எண். டை ராட்கள் முக்கியமாக நீளமான சக்திகளை மாற்றவும் மற்றும் நிலைப்படுத்தலை வழங்கவும் செயல்படுகின்றன. அவை கூரையின் கிடைமட்ட ஆதரவுகள், நெடுவரிசை முதல் நெடுவரிசை குறுக்கு ஆதரவுகள் மற்றும் ஒரு முழுமையான அமைப்பை உருவாக்குவதற்கு மூலையில் உள்ள பிரேஸ்கள் ஆகியவற்றுடன் இணைக்கப்பட வேண்டும். அவற்றைப் பயன்படுத்துவதன் மூலம் ஒட்டுமொத்த கட்டமைப்பு ஸ்திரத்தன்மையை அடைய முடியாது.
Q3 கிரேன்கள் கொண்ட சாதாரண தொழிற்சாலைகள் மற்றும் தொழிற்சாலைகளுக்கான போல்ட்களை எவ்வாறு தேர்ந்தெடுப்பது?
நில அதிர்வு மண்டலங்களில் இல்லாத கிரேன்கள் இல்லாத சாதாரண தொழிற்சாலைகளுக்கு, 4.8 தர சாதாரண போல்ட் தேவைகளைப் பூர்த்தி செய்ய முடியும். கிரேன் கிரேன்கள் பொருத்தப்பட்ட மற்றும் நில அதிர்வு பாதுகாப்பு மண்டலங்களில் அமைந்துள்ள கட்டிடங்களுக்கு, முனைகளின் இணைப்பு வலிமையை அதிகரிக்க 8.8 தர உயர் வலிமை போல்ட் பயன்படுத்தப்பட வேண்டும்.
Q4 வெளிப்புற ஈரப்பதம் மற்றும் கடலோரப் பகுதிகளுக்கு எந்த வகையான அரிப்பு எதிர்ப்பு தீர்வு பரிந்துரைக்கப்படுகிறது?
மிகவும் அரிக்கும் சூழல்களில், எளிய வண்ணப்பூச்சு பூச்சு மட்டும் பயன்படுத்த பரிந்துரைக்கப்படவில்லை. ஒட்டுமொத்த ஹாட் டிப் கால்வனைசிங் செயல்முறைக்கு முன்னுரிமை அளிக்க வேண்டும். துத்தநாக அடுக்கு தடிமன் தரநிலைகளை பூர்த்தி செய்த பிறகு, அது நீண்ட காலத்திற்கு உப்பு மூடுபனி மற்றும் ஈரப்பதம் அரிப்பை எதிர்க்கும், வழக்கமான தெளிப்பு ஓவியம் சிகிச்சையை விட நீண்ட சேவை வாழ்க்கை.
Q5 முழுவதும் கொண்டு செல்ல முடியாத நீண்ட நீள டை ராட்களை எவ்வாறு கையாள்வது?
நிலையான கட்டமைப்பு ஸ்டீல் டை ராட் உறுப்பினர்கள் 6 மீ, 9 மீ மற்றும் 12 மீ நீளம் கொண்டுள்ளனர். இந்த நீளங்களைத் தாண்டிய தண்டுகளுக்கு, அவற்றைப் பகுதிகளாகப் பிரித்து, முனைகளில் வெல்டிங் பள்ளங்களை விட்டுவிட்டு, அவற்றை கட்டுமானத் தளத்திற்கு கொண்டு செல்வோம். அதே நேரத்தில், தொடர்புடைய பிளவு கட்டுமானத் திட்டங்கள் வழங்கப்படும்.
Q6 அனைத்து இறுதித் தட்டுகளிலும் முக்கோண விறைப்புத் தகடுகள் பொருத்தப்பட வேண்டுமா?
பெரிய சுமை தாங்கும் மற்றும் செறிவூட்டப்பட்ட முனைகள் கொண்ட நிலைகளுக்கு, இறுதித் தட்டுகளை சிதைப்பதைத் தடுக்க விறைப்புத் தகடுகள் நிறுவப்பட வேண்டும். சிறிய இடைவெளிகள் மற்றும் குறைந்த சுமைகளைக் கொண்ட வழக்கமான தொழிற்சாலைகளுக்கு, ஒட்டுமொத்த திட்டச் செலவைக் கட்டுப்படுத்த விறைப்புத் தட்டுகளைத் தவிர்க்கலாம்.
