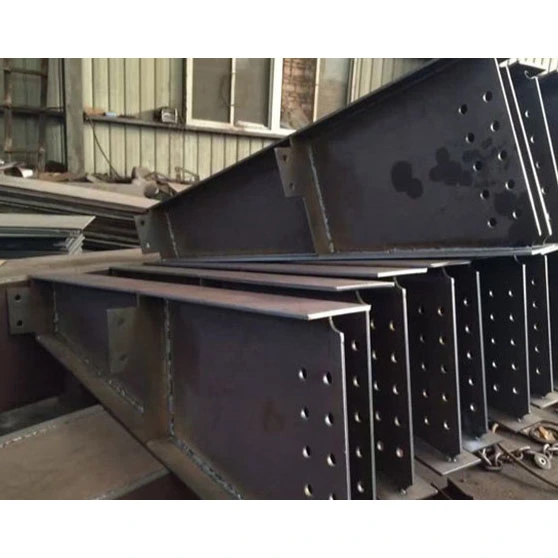

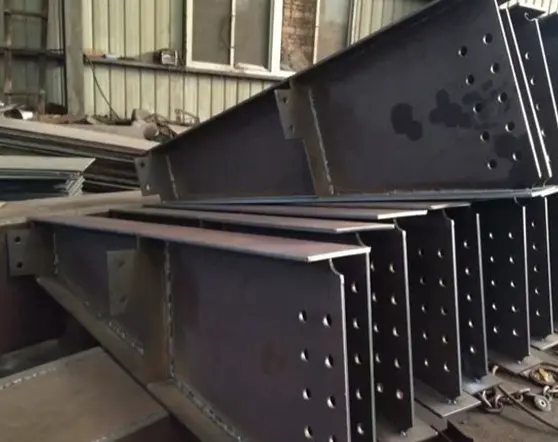

இந்த முதன்மை சுமை தாங்கும் எஃகு கற்றைகள் எஃகு கட்டமைப்பிற்குள் செங்குத்து சுமைகளை மாற்றுவதற்கு பொறுப்பான மைய கூறுகளாகும். உள்ளூர்மயமாக்கப்பட்ட அல்லது விநியோகிக்கப்பட்ட சுமைகளைக் கையாளும் இரண்டாம் நிலை கற்றைகள் (நிலையான I-பீம்கள் அல்லது சேனல் எஃகு போன்றவை) போலல்லாமல், இந்த முதன்மை கற்றைகள் தரை தளம், இரண்டாம் நிலை கற்றைகள், உபகரணங்கள் மற்றும் கூரை ஆகியவற்றிலிருந்து செறிவூட்டப்பட்ட சுமைகளை ஆதரிக்கின்றன, அவற்றை செங்குத்து எஃகு நெடுவரிசைகளுக்கு நிலையானதாக மாற்றுகின்றன. தயாரிப்பு வரிசையானது மூன்று முக்கிய வகைகளை உள்ளடக்கியது-வெல்டட் H-பீம்கள், மாறி-பிரிவு H-பீம்கள் மற்றும் பெட்டி-பிரிவு கற்றைகள்-அனைத்தும் எஃகு தகடுகளிலிருந்து நீரில் மூழ்கிய-ஆர்க் வெல்டிங்கைப் பயன்படுத்தி உருவாக்கப்படுகின்றன மற்றும் விரிவான அழிவில்லாத சோதனை (NDT) மற்றும் பல-நிலை எதிர்ப்பு அரிப்பு மற்றும் தீ-எதிர்ப்பு சிகிச்சைக்கு உட்படுத்தப்படுகின்றன.
- நிலையான-பிரிவு பற்றவைக்கப்பட்ட எச்-பீம்கள்: சந்தையில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் முதன்மை சுமை தாங்கும் எஃகு கற்றைகள்; முழுவதும் சீரான குறுக்கு வெட்டு பரிமாணங்கள்; குறுகிய புனையமைப்பு சுழற்சிகள் மற்றும் மிதமான செலவுகள்; 6-24மீ அளவுள்ள நிலையான தரை விரிப்புகள் மற்றும் வழக்கமான தொழிற்சாலை தரை சுமை தேவைகளுக்கு ஏற்றது.
- மாறி-பிரிவு H-பீம்கள்: நடுப்பகுதியில் உள்ள ஆழமான பிரிவுகள் மற்றும் ஆதரவில் குறுகலான பிரிவுகள்; கூரை வளைக்கும் தருண விநியோகத்துடன் சீரமைக்க வடிவமைக்கப்பட்டுள்ளது; குறிப்பாக போர்ட்டல் ரிஜிட் ஃபிரேம் ஃபேக்டரி கூரைகளுக்கு திறமையற்ற எஃகு பயன்பாட்டைக் குறைக்கிறது.
- வெல்டட் பாக்ஸ் பீம்கள்: சமநிலையான இரு-திசை முறுக்கு விறைப்புத்தன்மையுடன் மூடப்பட்ட நான்கு பக்க பெட்டி குறுக்குவெட்டு; கூடுதல் பெரிய இடைவெளிகள் (24-36 மீ), விசித்திரமான கிரேன் சுமைகள் மற்றும் உயரமான மெகா பிரேம்களுக்கு ஏற்றது; H-பீம்களின் பலவீனமான-அச்சு விறைப்பு வரம்புகளை நிவர்த்தி செய்கிறது.
- H-பீம் விவரக்குறிப்பு: H × B × tw × tf (முறையே பீம் ஆழம், விளிம்பு அகலம், வலை தடிமன் மற்றும் விளிம்பு தடிமன் ஆகியவற்றைக் குறிக்கிறது); பீம் ஆழம் வரம்பு: 300-2000mm.
- பெட்டி பீம் விவரக்குறிப்பு: B × H × t (முறையே பிரிவு அகலம், பிரிவு ஆழம் மற்றும் பெட்டியின் சுவர் தடிமன் ஆகியவற்றைக் குறிக்கிறது); சுவர் தடிமன் வரம்பு: 12-50 மிமீ.
- தொழிற்சாலை முடிக்கப்பட்ட பிரிவு நீளம்: நிலையான நீளம் 9 மீ மற்றும் 12 மீ; இதைத் தாண்டிய நீளங்கள் பிரிவுகளில் முன் தயாரிக்கப்பட்டு, தளத்தில் உயரத்தில் பிரிக்கப்பட்ட/அசெம்பிள் செய்யப்படுகின்றன.
- Q355B: மெயின்ஸ்ட்ரீம் தொழில் பொருள்; மகசூல் வலிமை சாதாரண கார்பன் எஃகுக்கு அதிகமாக உள்ளது; 90% கனரக தொழிற்சாலைகள் மற்றும் உயரமான இடைநிலைத் தளங்களுக்கான தேவைகளைப் பூர்த்தி செய்கிறது.
- Q235B: குறைந்த-உயர்ந்த, ஒளி-சுமை உள்ளரங்க இடைநிலைத் தளங்களுக்கு (6m கீழ் பரப்பளவு) வரையறுக்கப்பட்டுள்ளது; குறைந்த சுமை பணிநீக்கம்; வெளிப்புற பயன்பாடு பரிந்துரைக்கப்படவில்லை.
- Q355NL: -20°C அல்லது அதற்கும் குறைவான வெப்பநிலையுடன் கூடிய குளிரான பகுதிகளுக்கு; குளிர் நிலைகளில் உடையக்கூடிய எலும்பு முறிவைத் தடுக்க சான்றளிக்கப்பட்ட குறைந்த வெப்பநிலை தாக்க கடினத்தன்மையைக் கொண்டுள்ளது.
அனைத்து முக்கிய விட்டங்களும் எஃகு தகடு வெட்டுதல், அசெம்பிளி மற்றும் வெல்டிங் மூலம் புனையப்படுகின்றன; ஹாட்-ரோல்ட் சுயவிவரங்கள் மாற்றியமைக்க பயன்படுத்தப்படவில்லை. கூடுதல் நீளமான பிரதான கர்டர் போக்குவரத்து உயர வரம்புகளின் அடிப்படையில் பிரிவுகளாக வெட்டப்படுகிறது, வெல்ட் பெவல்கள் மற்றும் பட்-கூட்டு கொடுப்பனவுகள் பெரிதாக்கப்பட்ட நெடுஞ்சாலை அல்லது கடல் போக்குவரத்துடன் தொடர்புடைய சிக்கல்களைத் தவிர்க்க முன் கட்டமைக்கப்பட்டுள்ளன; தளத்திற்கு வந்தவுடன், உயர்-உயர சீரமைப்பு மற்றும் பிரித்தல் உடனடியாக தொடரலாம்.
- போல்ட் எண்ட் பிளேட்ஸ்: தட்டு தடிமன் 18 மிமீ முதல் 50 மிமீ வரை இருக்கும் (அதிகபட்ச ஆதரவு எதிர்வினை சக்தியின் அடிப்படையில் கணக்கிடப்படுகிறது); தரம் 10.9 உயர் வலிமை போல்ட்களுக்கு முன் துளையிடப்பட்ட துளைகளைக் கொண்டுள்ளது. இது முதன்மையான தரைக் கற்றைகளுக்கான மிகவும் பொதுவான இணைப்பு முறையாகும், ஆன்-சைட் ஹாட் வேலை (வெல்டிங்) தேவையை நீக்குகிறது.
- முழு-ஊடுருவல் பள்ளம் வெல்ட்ஸ்: உயரமான பெட்டி-பிரிவு முதன்மை விட்டங்களுக்கு குறிப்பாக வடிவமைக்கப்பட்டுள்ளது; அடிப்படை உலோகத்திற்குச் சமமான வலிமையுடன் கூடிய பட் மூட்டை அடைவதற்கு, உயரமான கட்டமைப்புகளுக்கான நில அதிர்வு குறியீடு தேவைகளைப் பூர்த்தி செய்ய, வலைகள் மற்றும் விளிம்புகளை இருபக்கமாகச் சாய்ப்பது அடங்கும்.
- ஆதரவு விறைப்பான்கள் (கிடைமட்ட மற்றும் செங்குத்து): முதன்மை விட்டங்களுக்கான கட்டாய கட்டமைப்பு கூறுகள்; அவை ஆதரவில் வலையின் வெட்டு சிதைவைத் தடுக்கின்றன மற்றும் பீம் முடிவில் உள்ளூர் நசுக்குதல் அல்லது சரிவு அபாயத்தை நீக்குகின்றன, தேசிய கட்டமைப்பு தரங்களுக்கு இணங்குகின்றன.
- மிட்-ஸ்பான் டிரான்ஸ்வர்ஸ் ஸ்டிஃபெனர்கள்: செறிவூட்டப்பட்ட உபகரணங்களின் சுமைகளின் புள்ளிகளில் அல்லது வலையின் கத்தரிக்கோல் சிதைவை அடக்குவதற்கு, உச்ச நடுப்பகுதி வளைக்கும் தருணங்களில் நிலைநிறுத்தப்பட்டுள்ளது.
- இரண்டாம் நிலை பீம் கோர்பெல்ஸ்/அடைப்புக்குறிகள்: குறுக்கு வடிவ, மூலைவிட்ட மற்றும் பிற இணைப்பு உள்ளமைவுகளுக்கு இடமளிக்கும் வகையில், பல்வேறு திசைகளில் இருந்து இரண்டாம் நிலை கற்றைகளை ஆதரிக்க முதன்மைக் கற்றையின் இருபுறமும் சமச்சீராக பற்றவைக்கப்பட்டது.
- பயன்பாட்டு திறப்புகளுக்கான வலுவூட்டல் தகடுகள்: குறுக்குவெட்டு சுமை தாங்கும் திறன் குறைவதை உறுதி செய்வதற்காக MEP (மெக்கானிக்கல், எலக்ட்ரிக்கல் மற்றும் பிளம்பிங்) கோடுகளுக்கான வலை திறப்புகளைச் சுற்றி வளைய வலுவூட்டல் தகடுகள் நிறுவப்பட்டுள்ளன.
- ஷீயர் ஸ்டட்ஸ்: விவரக்குறிப்புகளில் Φ16 மற்றும் Φ19 ஆகியவை அடங்கும்; எஃகு மற்றும் கான்கிரீட் இடையே கூட்டு சுமை தாங்கி செயல்படுத்த, அதன் மூலம் ஒட்டுமொத்த சுமை-தாங்கும் திறன் அதிகரிக்கும் கூட்டு கான்கிரீட் தரை அமைப்புகளில் முதன்மை கற்றைகள் பயன்படுத்தப்படுகிறது.
- முன் தயாரிக்கப்பட்ட தூக்கும் லக்ஸ்: 5 டன்களுக்கு மேல் எடையுள்ள முதன்மை விட்டங்களின் இரு முனைகளிலும் சமச்சீராக முன் நிறுவப்பட்டது; தூக்கும் இயக்கவியல் கணக்கீடுகள் மூலம் சரிபார்க்கப்பட்டது மற்றும் முழு பீம் அலகு செங்குத்து தூக்கும் வடிவமைக்கப்பட்டுள்ளது.
- தற்காலிக இணைப்பு தட்டுகள்: பிரிக்கப்பட்ட முதன்மை விட்டங்களின் தற்காலிக சீரமைப்புக்கு பயன்படுத்தப்படுகிறது; 2mm க்கும் குறைவான மூட்டு தவறான அமைப்பைக் கட்டுப்படுத்துகிறது; முடிந்ததும் அரைப்பதன் மூலம் அகற்றப்பட்டது.
- துரு அகற்றும் செயல்முறை: முதன்மை சுமை தாங்கும் எஃகு கற்றைகள் தரப்படுத்தப்பட்ட Sa2.5 கிரேடு ஷாட்-பிளாஸ்டிங்கிற்கு உட்பட்டு உருளும் அளவு மற்றும் தளர்வான வெல்டிங் துருவை அகற்றி, உகந்த பெயிண்ட் ஃபிலிம் ஒட்டுதலை உறுதி செய்கிறது.
- பல அடுக்கு பூச்சு அமைப்பு: எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் + எபோக்சி மைக்கேசியஸ் அயர்ன் ஆக்சைடு இடைநிலை கோட் + பாலியூரிதீன் டாப்கோட்; மொத்த உலர் பட தடிமன் 100-160 μm.
- தீ பாதுகாப்பு சிகிச்சை: கட்டிடத்தின் தீ தடுப்பு மதிப்பீட்டின் அடிப்படையில் மெல்லிய-படம் அல்லது தடிமனான இண்டூம்சென்ட் தீ தடுப்பு பூச்சுகளின் பயன்பாடு, 1, 2 அல்லது 3 மணிநேர முழு தீ தடுப்பு காலத்தை உள்ளடக்கியது.
- கடற்கரை சூழல் விருப்பம்: ஹாட் டிப் கால்வனைசிங் (முழு கூறு); துத்தநாக பூச்சு தடிமன் ≥85 μm நீண்ட கால கடல் உப்பு தெளிப்பு அரிப்பை தாங்கும்.
நிலையான விநியோகத்தில் தரம் 10.9 உயர்-வலிமை கொண்ட போல்ட், நட்ஸ், பிளாட் வாஷர்கள் மற்றும் டேப்பர் வாஷர்கள் ஆகியவை அடங்கும்; அனைத்து நுகர்பொருட்களும் எஃகு கட்டமைப்பு இணைப்புகளுக்கான தேசிய தரநிலைகளுக்கு இணங்குகின்றன.
- தரை எச்-பிரிவு முதன்மை கற்றை: எச்-பிரிவு உடல் + இரு முனைகளிலும் தடிமனான இறுதித் தட்டுகள் + தாங்கும் விறைப்பான்கள் + இரண்டாம் நிலை பீம் அடைப்புக்குறிகள் + மேல் விளிம்பு வெட்டு ஸ்டுட்கள் + முழுமையான எதிர்ப்பு அரிப்பு மற்றும் தீ பாதுகாப்பு சிகிச்சை.
- போர்டல் பிரேம் மாறி-பிரிவு கூரை முதன்மை கற்றை: மாறி-பிரிவு H-பீம் + இறுதி தட்டுகள் + தாங்கி விறைப்பான்கள் + விளிம்பு பர்லின் கிளீட்ஸ் + எதிர்ப்பு அரிப்பு சிகிச்சை.
- ஹெவி-டூட்டி பாக்ஸ்-பிரிவு முதன்மை கற்றை: பெட்டி-பிரிவு உடல் + முனைகளில் முழு ஊடுருவல் பள்ளம் வெல்ட்ஸ் + உள் மற்றும் வெளிப்புற விறைப்பு வளையங்கள் + பக்க அடைப்புக்குறிகள் + தடிமனான இறுதி மூடல் தகடுகள்.
அசல் பொருள் தர சான்றிதழ்கள், கிரேடு I வெல்ட்களுக்கான 100% அல்ட்ராசோனிக் சோதனை (UT) அறிக்கைகள், பரிமாண ஆய்வு அறிக்கைகள் மற்றும் கூறு பூச்சு/ஐடி பட்டியல்கள்.
- அதிக சுமை தாங்கும் திறன்; நீண்ட கால பயன்பாடுகளில் நீண்ட கால அழுத்தத்தின் கீழ் தொய்வு அல்லது பிளாஸ்டிக் சிதைவை எதிர்க்கும்.
- நிலையான நில அதிர்வு மற்றும் அமுக்க செயல்திறன் கொண்ட உயர் ஒட்டுமொத்த சட்ட விறைப்பு; மெஸ்ஸானைன் அளவுகளுக்கு போதுமான பாதுகாப்பு விளிம்புகளை உறுதி செய்கிறது.
- கட்டுப்படுத்தப்பட்ட பரிமாணத் துல்லியத்துடன் தொழிற்சாலையில் முழுமையாக முன் தயாரிக்கப்பட்டது; ஆன்-சைட் போல்டிங் மட்டுமே தேவைப்படுகிறது, இதன் விளைவாக குறுகிய கட்டுமான சுழற்சி ஏற்படும்.
- காம்பாக்ட் பீம் குறுக்குவெட்டு செங்குத்து இட நுகர்வு குறைக்கிறது, உள்துறை பயன்படுத்தக்கூடிய இடத்தை பாதுகாக்கிறது.
- பல அடுக்கு எதிர்ப்பு அரிப்பு சிகிச்சையானது இணக்கமான தீப் புரொஃபுஃபிங்குடன் இணைந்து, உட்புற மற்றும் வெளிப்புற பயன்பாடுகளுக்கு 50 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை உறுதி செய்கிறது.
- தனிப்பயனாக்கக்கூடிய இடைவெளி, பிரிவு ஆழம் மற்றும் பீம்-நெடுவரிசை இணைப்பு வகைகள்; ஒழுங்கற்ற உட்புற அமைப்புகளுக்கு ஏற்றது.
- முக்கிய சுமை தாங்கும் எஃகு கற்றைகள்: தனிப்பயனாக்கக்கூடிய தட்டு தடிமன்; 6-36மீ இடைவெளிகளை உள்ளடக்கியது; சரிசெய்யக்கூடிய இரு-திசை முறுக்கு எதிர்ப்பு; முழு தளத்திலும் செறிவூட்டப்பட்ட சுமைகளை ஆதரிக்கிறது.
- ஐ-பீம்கள் மற்றும் சேனல் ஸ்டீல்: நிலையான சூடான-உருட்டப்பட்ட பிரிவுகளை மாற்ற முடியாது; பலவீனமான அச்சில் போதுமான பக்கவாட்டு விறைப்பு; தனிமைப்படுத்தப்பட்ட புள்ளி சுமைகளை மட்டுமே ஆதரிக்கிறது; அதிகபட்ச இடைவெளி 6 மீ.
- சி-பிரிவுகள் மற்றும் வட்ட வெற்று பிரிவுகள்: பலவீனமான செறிவூட்டப்பட்ட சுமை திறன் கொண்ட மெல்லிய சுவர், மூடிய சுயவிவரங்கள்; பிரேசிங் அல்லது இரண்டாம் நிலை ஃப்ரேமிங்கிற்கு மட்டுமே பொருத்தமானது; முதன்மை செங்குத்து சுமை தாங்கும் கற்றைகளாக பயன்படுத்த தடை விதிக்கப்பட்டுள்ளது.
- முக்கிய சுமை தாங்கும் எஃகு கற்றைகள்: இருபுறமும் பல அடைப்புக்குறிகளின் (ஸ்டிஃபெனர்கள்) அடர்த்தியான வெல்டிங்கை ஆதரிக்கிறது; பல கோண இரண்டாம் பீம் இணைப்புகளுக்கு இடமளிக்கிறது; சிக்கலான பீம்-நெடுவரிசை மூட்டுகளுக்கு ஏற்றது.
- சூடான-உருட்டப்பட்ட பிரிவுகள்: விளிம்புகள் சாய்வான மேற்பரப்புகளைக் கொண்டுள்ளன, இது விரிவான வெல்டிங் தொடர்பை கடினமாக்குகிறது; இரண்டாம் நிலை கற்றை இணைப்பு புள்ளிகளின் அடர்த்தியை கட்டுப்படுத்துகிறது.
- முக்கிய சுமை தாங்கும் எஃகு கற்றைகள்: மாறி-பிரிவு வடிவமைப்புகள் வளைக்கும் தருணம் குறைப்புக்கு ஏற்ப தட்டு தடிமன் குறைக்க அனுமதிக்கின்றன; வீணான எஃகுகளை துல்லியமாக குறைக்கிறது மற்றும் ஒட்டுமொத்த செலவுகளையும் குறைக்கிறது.
- சூடான-உருட்டப்பட்ட கட்டமைப்பு எஃகு: ஒரு பெரிய சுமை தாங்கும் பாதுகாப்பு விளிம்புடன் நிலையான குறுக்கு வெட்டு பரிமாணங்கள்; குறுகிய இடைவெளிகளுக்கு திறமையானது ஆனால் நீண்ட காலத்திற்கு மிகவும் விலை உயர்ந்தது.
முதன்மை சுமை தாங்கும் எஃகு கற்றைகள் முழு தளங்கள், கூரைகள் மற்றும் உபகரண தளங்களுக்கான முக்கிய சுமை பரிமாற்றத்தைக் கையாளுகின்றன; மற்ற கட்டமைப்பு எஃகு கூறுகள் இரண்டாம் நிலை கற்றைகள், ஆதரவுகள் அல்லது உறை கட்டமைப்பாக செயல்படுகின்றன-இரண்டு வகைகளும் ஒன்றுக்கொன்று மாறக்கூடியவை அல்ல.
அசல் உற்பத்தியாளர் பொருள் தர சான்றிதழ்களை சரிபார்க்கவும்; லேமினேஷன் அல்லது வார்ப்பிங் உள்ளதா என ஆய்வு; தட்டு சமன் செய்யும் இயந்திரத்தைப் பயன்படுத்தி இணக்கமற்ற தட்டுகளை சமன் செய்யவும்; விளிம்புகள், வலைகள், விறைப்பான்கள் மற்றும் இணைப்புத் தட்டுகளுக்கான வெட்டுப் பட்டியல்களை உருவாக்க வரைபடங்களை ஒரே நேரத்தில் பகுப்பாய்வு செய்யுங்கள்.
CNC சுடர் அல்லது பிளாஸ்மா உபகரணங்களைப் பயன்படுத்தி தட்டுகளை வெட்டுங்கள்; முதன்மை பீம் பிளவு இடங்களில் சீரான சாய்வு விண்ணப்பிக்கவும்; மாறி-பிரிவு பீம் வலைகளுக்கான சுயவிவரத்தை வெட்டுதல், வெல்ட் சுருக்கத்திற்கு 2-3 மிமீ விளிம்பை அனுமதிக்கிறது.
- H-வடிவ முதன்மை விட்டங்கள்: சட்டசபை ஜிக்ஸில் பாதுகாப்பான மேல் மற்றும் கீழ் விளிம்புகள்; வலைகளை செங்குத்தாக நிறுவவும்; வெப் சென்ட்ரிங் மற்றும் ஃபிளாஞ்ச் செங்குத்தாக நிலை மற்றும் சீரமைக்க டேக் வெல்டிங்கைப் பயன்படுத்தவும்.
- பெட்டி வடிவ முதன்மைக் கற்றைகள்: நான்கு தகடுகளை ஒரு அசெம்பிளி ஜிக் உள்ளே இணைக்கவும்; உள் உதரவிதானங்களை முன் நிறுவுதல் மற்றும் டேக்-வெல்ட்; மூட்டுகளில் கட்டுப்பாட்டு தட்டு தவறான அமைப்பு (ஆஃப்செட்).
- எச்-வடிவ முதன்மைக் கற்றைகள்: ஒற்றைப் பக்க SAW ஐச் செய்யவும், பின்னர் கற்றை புரட்டவும் மற்றும் வேரைச் சுத்தம் செய்ய ஏர்-ஆர்க் கோஜிங்கைப் பயன்படுத்தவும்; உள் வெல்ட் குறைபாடுகளை அகற்ற, முழு-ஊடுருவல் SAW பின்புறத்தில்.
- பெட்டி வடிவ முதன்மை விட்டங்கள்: முதலில் உள் உதரவிதான ஃபில்லட் மூட்டுகளை வெல்ட் செய்யவும், பின்னர் ஒரே நேரத்தில் பெட்டியின் நான்கு முக்கிய நீளமான சீம்களை வெல்ட் செய்யவும்.
- தரமான தேவைகள்: அனைத்து முக்கிய பீம் சீம்களும் தரம் I வெல்ட் தரநிலைகளை சந்திக்க வேண்டும்; 100% அல்ட்ராசோனிக் சோதனை (UT) முடிந்ததும் தேவை.
விளிம்பு வளைவு மற்றும் பீம் ஸ்வீப் (பக்கவாட்டு வளைவு) ஆகியவற்றை சரிசெய்ய ஹைட்ராலிக் நேராக்க இயந்திரத்தைப் பயன்படுத்தவும்; எஞ்சிய வெல்டிங் அழுத்தத்தை விடுவிக்கவும்; பீம் நேரானது சகிப்புத்தன்மை தேவைகளை பூர்த்தி செய்வதை உறுதி செய்யவும்.
ஸ்டிஃபெனர்கள், கார்பல்கள் மற்றும் பர்லின் கிளீட்களுக்கான வரைபடங்களின்படி இருப்பிடங்களைத் துல்லியமாகக் குறிக்கவும். சிறிய கூறுகள் CO2 வாயு-கவச வெல்டிங்கைப் பயன்படுத்தி கற்றைக்கு பற்றவைக்கப்படுகின்றன; இறுதியாக, இறுதி இணைப்பு தகடுகள் கூடியிருந்தன மற்றும் முழுமையாக பற்றவைக்கப்படுகின்றன.
CNC துளையிடும் இயந்திரங்கள் அனைத்து இறுதி தட்டுகள் மற்றும் அடைப்பு இணைப்பு தகடுகளுக்கு போல்ட் ஹோல் கோஆக்சியலிட்டியை உறுதிப்படுத்தவும் மற்றும் ஆன்-சைட் ரீமிங் அல்லது மறுவேலைக்கான தேவையை நீக்கவும் பயன்படுத்தப்படுகின்றன.
கூட்டு கான்கிரீட் தரை அடுக்குகளை ஆதரிக்கும் பிரதான கற்றைகளுக்கு, 1°க்குள் ஸ்டட் செங்குத்து விலகல் கட்டுப்படுத்தப்படும், Φ16 மற்றும் Φ19 ஷீயர் ஸ்டுட்களை வெல்ட் செய்ய சிறப்பு ஸ்டுட் வெல்டிங் இயந்திரங்கள் பயன்படுத்தப்படுகின்றன.
வெல்ட் மணிகள் மற்றும் ஸ்பேட்டர் பர்ஸ் முழு பீம் ஆஃப் தரையில் உள்ளன; வலை திறப்பு வலுவூட்டல் மண்டலங்கள் மற்றும் உள்ளூர்மயமாக்கப்பட்ட மேற்பரப்பு குறைபாடுகள் சரி செய்யப்படுகின்றன.
Sa2.5 தரத்திற்கு ஒட்டுமொத்த ஷாட் வெடிப்பு; உலர் பட தடிமன் சரிபார்ப்புடன் ப்ரைமர், இன்டர்மீடியட் கோட் மற்றும் டாப் கோட் ஆகியவற்றின் தொடர்ச்சியான பயன்பாடு; குறிப்பிட்ட மண்டலங்களுக்கு தேவையான தீ மதிப்பீடுகளின் அடிப்படையில் தீ-எதிர்ப்பு பூச்சுகளின் பயன்பாடு.
கூறு ஐடி எண்கள் மற்றும் அச்சு/உயர்வு அடையாளங்கள் பயன்படுத்தப்படுகின்றன; பரிமாண துல்லியம், குறைபாடு கண்டறிதல் அறிக்கைகள் மற்றும் பொருள் ஆவணங்கள் சரிபார்க்கப்படுகின்றன; பரிசோதித்த பிறகு, பாகங்கள் நீர்ப்புகா-தொகுக்கப்பட்டவை.
- பீம் நேராக: ≤L/1000
- விளிம்பு செங்குத்து: ≤B/100
- குறுக்கு வெட்டு பரிமாண விலகல்: ± 2 முதல் 3 மிமீ
- நிலையான முடிக்கப்பட்ட பிரிவு நீளம்: 9 மீ, 12 மீ; கூடுதல் நீளமான கூறுகள் பிரிவுகளில் முன் தயாரிக்கப்பட்டவை.
|
பொருள் தரம் |
மகசூல் வலிமை ReL |
இழுவிசை வலிமை Rm |
விண்ணப்ப காட்சிகள் |
|
Q355B |
≥355MPa |
470-630MPa |
தொழிற்சாலை மற்றும் உயரமான கனரக சுமை தளத்திற்கான பிரதான கற்றை |
|
Q235B |
≥235MPa |
375-500MPa |
குறைந்த உயர ஒளி சுமை முக்கிய கற்றை |
|
Q355NL |
≥355MPa |
470-630MPa |
கடுமையான குளிர் பகுதிகளில் பயன்படுத்தப்படும் முக்கிய கற்றை |
- எச்-பீம்: வலுவான அச்சைப் பற்றிய சிறந்த நெகிழ்வு செயல்திறன்; பலவீனமான அச்சைப் பற்றிய குறைந்த பக்கவாட்டு விறைப்பு (தரையில் அடுக்குகள் மற்றும் பக்கவாட்டுத் தடுப்புக்கு இரண்டாம் நிலை கற்றைகளை நம்பியுள்ளது); எஃகு-கான்கிரீட் கலவை மறுசீரமைப்பிற்குப் பிறகு சுமை தாங்கும் திறன் 35%–55% அதிகரிக்கிறது.
- பெட்டி கற்றை: சமநிலையான இருதரப்பு நெகிழ்வு மற்றும் முறுக்கு செயல்திறன்; விசித்திரமான ஏற்றுதல் மற்றும் பிரிட்ஜ் கிரேன் மெயின் பீம் பயன்பாடுகளுக்கு ஏற்றது.
- காற்று எதிர்ப்பு குணகம்: எச்-பீம் 1.35, பாக்ஸ் பீம் 1.55.
- தாங்கும் அழுத்தத்தின் காரணமாக உள்ளூர் வலை வளைப்பதைத் தடுக்க, செறிவூட்டப்பட்ட சுமை புள்ளிகளில் குறுக்குவெட்டு விறைப்பான்கள் சேர்க்கப்பட வேண்டும்.
- மெயின் கர்டர் பட் மூட்டுகள் மற்றும் முக்கியமான தாங்கி வெல்ட்ஸ்: கிரேடு I வெல்ட்ஸ், 100% அல்ட்ராசோனிக் சோதனை (UT)
- ஸ்டிஃபெனர் மற்றும் பிராக்கெட் ஃபில்லெட் வெல்ட்ஸ்: தரம் II வெல்ட்ஸ், 20% சீரற்ற மீயொலி சோதனை (UT)
- துரு அகற்றுதல் தரம்: Sa2.5
- பெயிண்ட் உலர் பட தடிமன்: 100-160 μm
- தீ தடுப்பு காலம்: 1h, 2h, 3h
- ஹாட்-டிப் கால்வனைசிங் ஜிங்க் தடிமன்: ≥85 μm
- பீம்-டு-நெடுவரிசை இணைப்பு போல்ட்: தரம் 10.9 உயர் வலிமை போல்ட்
- இறுதி தட்டு தடிமன்: 18-50 மிமீ
- ஷீயர் ஸ்டட் விவரக்குறிப்புகள்: Φ16, Φ19; பொருள்: ML15
- முழுமையாக உள் செயலாக்கம்: எஃகு தகடு வெட்டுதல், நீரில் மூழ்கிய ஆர்க் வெல்டிங் மற்றும் குறைபாடுகளைக் கண்டறிவதற்கான தனியுரிம உற்பத்தி வரிகள்; அவுட்சோர்சிங் இல்லை, கட்டுப்படுத்தக்கூடிய பரிமாணங்கள் மற்றும் வெல்ட் தரத்தை உறுதி செய்தல்.
- இணக்கமான எல்லை தாண்டிய விநியோகம்: வெளிநாட்டு பொறியியல் மேற்பார்வை மற்றும் சுங்கத் தணிக்கைகளுக்கான தேவைகளைப் பூர்த்தி செய்ய முழுமையான ஆங்கில ஆய்வு அறிக்கைகள் மற்றும் சுங்க அனுமதி ஆவணங்களை ஒரே நேரத்தில் வழங்குதல்.
- மிகைப்படுத்தப்பட்ட போக்குவரத்து தீர்வுகள்: எல்லை தாண்டிய போக்குவரத்து வரம்புகளை மீறி, கூடுதல் நீளமான பிரதான கர்டர்களை பிரித்தெடுக்கும் மற்றும் ஆன்-சைட் பிரிப்பிற்கான முழுமையான கட்டுமான வரைபடங்களை வழங்குதல்.
- இலவச தொழில்நுட்ப சரிபார்ப்பு: கட்டமைப்பு வடிவமைப்பு அபாயங்களைக் குறைக்க பிரதான கர்டர் இடைவெளி, சுமை மற்றும் இணைப்புத் தேர்வு ஆகியவற்றின் விற்பனைக்கு முந்தைய சரிபார்ப்பு.
Q1: எச்-பிரிவு மற்றும் பாக்ஸ்-பிரிவு பிரதான கர்டர்களை நான் எவ்வாறு தேர்வு செய்வது?
ப: ஒரே திசை செங்குத்து சுமைகளுடன் 24 மீட்டருக்கும் குறைவான இடைவெளிகளுக்கு எச்-பிரிவு கர்டர்களைப் பயன்படுத்தவும்; 24 மீட்டருக்கும் அதிகமான இடைவெளிகள், இருதரப்பு விசித்திரமான சுமைகள் அல்லது பரஸ்பர கிரேன் சுமைகளுக்கு பாக்ஸ்-பிரிவு கர்டர்களைப் பயன்படுத்தவும்.
Q2: பிரதான கர்டர் வலையில் திறப்புகளை வெட்டுவது கட்டமைப்பு பாதுகாப்பை பாதிக்குமா?
ப: உச்ச வளைக்கும் தருணப் புள்ளிகளைத் தவிர வேறு இடங்களில் செய்யப்படும் திறப்புகள்— வளைய விறைப்புத் தகடுகளுடன் வலுவூட்டும்போது-சுமை தாங்கும் திறனை சமரசம் செய்யாது; எவ்வாறாயினும், நடுப்பகுதியில் அதிக வளைக்கும் தருண மண்டலங்களில் தன்னிச்சையான திறப்புகள் தடைசெய்யப்பட்டுள்ளன.
Q3: முதன்மை சுமை தாங்கும் எஃகு கற்றைகளுக்கான தீ-எதிர்ப்பு பூச்சு பின்னர் கட்டத்தில் பயன்படுத்த முடியுமா?
ப: தொழிற்சாலை முன் பூச்சு அல்லது ஆன்-சைட் பூச்சு மூலம் விண்ணப்பம் செய்யலாம்; தொழிற்சாலை பூச்சு சீரான பட தடிமனை உறுதி செய்கிறது மற்றும் பொதுவாக வெளிநாட்டு திட்டங்களின் திட்டமிடல் தேவைகளுடன் சிறப்பாக சீரமைக்கிறது.
