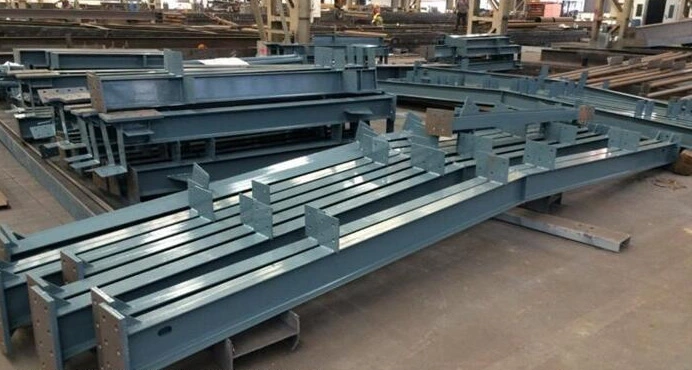

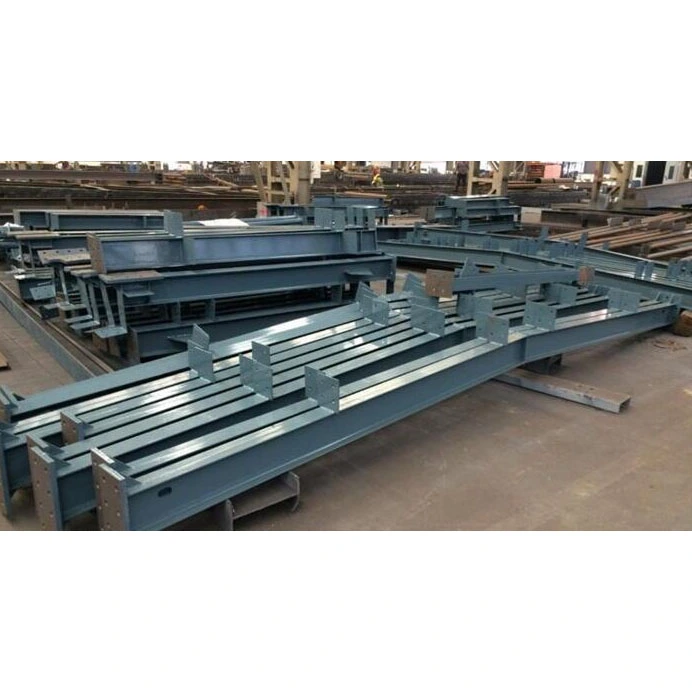

ஹெவி டியூட்டி எச் பிரிவு எஃகு கற்றை என்பது எஃகு கட்டுமானத்தில் மிகவும் பரவலாக பயன்படுத்தப்படும் கிடைமட்ட சுமை தாங்கும் கூறுகள் ஆகும். I-பீம்கள், பாக்ஸ் பீம்கள் அல்லது வட்ட வடிவ வெற்றுப் பிரிவுகளைப் போலல்லாமல்-அவை உள்ளார்ந்த கட்டமைப்பு வரம்புகளைக் கொண்டுள்ளன-H-பீம்கள் ஒரு தனித்துவமான விளிம்பு மற்றும் வலை குறுக்குவெட்டு வடிவமைப்பு மூலம் சுமை விநியோகத்தை மேம்படுத்துகின்றன.
HAISHENG ஒரு இரட்டை உற்பத்தி மாதிரியைப் பயன்படுத்துகிறது, இது சூடான-உருட்டப்பட்ட வெகுஜன உற்பத்தியை வெல்டட் பிளேட் ஃபேப்ரிகேஷனுடன் இணைக்கிறது, நிலையான ஸ்டாக் பொருட்கள் முதல் தனிப்பயன் ஹெவி-டூட்டி மற்றும் மாறி-பிரிவு பீம்கள் வரை அனைத்தையும் வழங்குகிறது. எங்கள் தயாரிப்புகள் முழுமையாக முன்னரே தயாரிக்கப்பட்டவை-எண்ட்-ப்ளேட் வெல்டிங், ஸ்டிஃபெனர் அசெம்பிளி, Sa2.5-கிரேடு ஷாட் ப்ளாஸ்டிங் மற்றும் மல்டி-லேயர் கோட்டிங் உட்பட-ஆன்-சைட் ஃபினிஷிங்கின் தேவையை நீக்குகிறது. வெளிநாட்டு திட்டங்களுக்கான மூன்று முக்கிய கொள்முதல் சவால்களை திறம்பட எதிர்கொண்டு, உடனடி ஏற்றம் மற்றும் இணைப்புக்கு அவை தயாராக உள்ளன: ஆன்-சைட் வெல்டர் பற்றாக்குறை, இறுக்கமான கட்டுமான அட்டவணைகள் மற்றும் எதிர்கால கட்டமைப்பு மாற்றங்களில் உள்ள சிரமங்கள். தரையின் பிரதான விட்டங்கள் மற்றும் கூரையின் திடமான சட்டக் கற்றைகளுக்கு அவை உகந்த தேர்வாகும்.
- ஹாட்-ரோல்டு எச்-பீம்கள்: நிலையான பரிமாணங்கள் மற்றும் இறுக்கமான சகிப்புத்தன்மையைக் கொண்ட ஸ்டீல் மில்லில் ஒற்றை ஹாட்-ரோலிங் செயல்முறை மூலம் உருவாக்கப்பட்ட நிலையான சுயவிவரங்கள். விரைவான விநியோகம், குறைந்த அலகு செலவுகள் மற்றும் எஞ்சிய வெல்டிங் அழுத்தம் இல்லாதது ஆகியவை நன்மைகளில் அடங்கும். இருப்பினும், அவை நீளம் அடிப்படையிலான வெட்டுக்கு மட்டுமே அனுமதிக்கின்றன (குறுக்கு வெட்டு பரிமாணங்களை மாற்ற முடியாது) மேலும் ≤18m மற்றும் வழக்கமான சுமைகள் கொண்ட நிலையான தொழில்துறை ஆலை இரண்டாம் நிலை கற்றைகளுக்கு மிகவும் பொருத்தமானது.
- வெல்டட் எச்-பீம்ஸ்: தன்னியக்க நீரில் மூழ்கிய-ஆர்க் வெல்டிங்கைப் பயன்படுத்தி தனித்தனி வலை மற்றும் ஃபிளேன்ஜ் தகடுகளை அசெம்பிள் செய்வதன் மூலம் தயாரிக்கப்பட்டது; பிரிவு உயரம், விளிம்பு அகலம் மற்றும் தட்டு தடிமன் போன்ற அனைத்து அளவுருக்களும் முழுமையாக தனிப்பயனாக்கக்கூடியவை. மாறி-பிரிவு கற்றைகளை (டேப்பர்டு பீம்கள்) உற்பத்தி செய்யும் திறன் கொண்டவை, அவை ஸ்பேன்கள் > 18மீ, கனரக கிரேன் சுமைகள் மற்றும் சிக்கலான போர்டல் பிரேம் கூரை கட்டமைப்புகளை உள்ளடக்கிய தரமற்ற திட்டங்களுக்கான முக்கிய தேர்வாகும்.
- லேபிளிங் ஃபார்முலா: H×B×tw×tf (உலகளவில் தெளிவின்றி தொழில்துறையில் புரிந்து கொள்ளப்படுகிறது; உலகளாவிய வரைபட மதிப்பாய்வு தரங்களுடன் இணக்கமானது)
- அளவுரு வரையறைகள்: H = மொத்த பீம் உயரம்; B = Flange வெளிப்புற அகலம்; tw = வலை தடிமன்; tf = விளிம்பு தடிமன்
- எடுத்துக்காட்டு: H600×200×10×16 என்பது பீம் உயரம் 600mm, விளிம்பு அகலம் 200mm, வலை தடிமன் 10mm, மற்றும் flange தடிமன் 16mm.
- நிலையான சுற்றுப்புற நிலைமைகள்: Q235B, Q355B (உலகளாவிய உள் மற்றும் மிதமான வெளிப்புற திட்டங்களில் 90% உள்ளடக்கியது)
- குறைந்த-வெப்பநிலை/ஆல்பைன் நிலைமைகள்: Q355NL கட்டாயம் (மிருதுவான முறிவைத் தடுக்க -20°C இல் தாக்க கடினத்தன்மைக்கு சான்றளிக்கப்பட்டது; வடக்கு ஐரோப்பா, ரஷ்யா மற்றும் உள் மங்கோலியாவில் உள்ள திட்டங்களுக்குத் தேவை)
- கான்ஸ்டன்ட் கிராஸ்-செக்ஷன் ஸ்ட்ரைட் பீம்ஸ்: ஹெவி டியூட்டி எச் செக்ஷன் ஸ்டீல் பீம்கள் முழுவதும் சீரான பரிமாணங்கள்; பல அடுக்கு பிரேம்கள் மற்றும் உபகரண தளங்களில் முதன்மை மற்றும் இரண்டாம் நிலை கற்றைகளுக்கு பயன்படுத்தப்படுகிறது.
- மாறக்கூடிய குறுக்குவெட்டு குறுகலான விட்டங்கள்: நடுப்பகுதி மற்றும் குறுகலான முனைகளில் அதிக உயரம்; ஆதரவு வளைக்கும் தருணங்களைக் குறைப்பதற்கும் எஃகு சேமிப்பதற்கும் குறிப்பாக போர்டல் ரிஜிட் பிரேம் தொழிற்சாலை கூரைகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
- கூடுதல்-நீண்ட பிளவுபட்ட விட்டங்கள்: 12மீக்கு மேல் நீளமுள்ள பிரிவுகளில் முன் தயாரிக்கப்பட்டவை; கிரேடு I வெல்ட்களுடன் ஆன்-சைட் பிளவுபடுத்துவதற்கு முன் தயாரிக்கப்பட்ட பட்-வெல்ட் பெவல்களை உள்ளடக்கியது.
- போல்ட் எண்ட் பிளேட்ஸ்: தடிமன் 16-40 மிமீ; ஆதரவு எதிர்வினை சக்திகளின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது; அதிக வலிமை கொண்ட போல்ட்களுக்கு முன் துளையிடப்பட்டது; 90% திடமான பீம்-டு-நெடுவரிசை இணைப்புகளுக்கு விருப்பமான தேர்வு (தளத்தில் சூடான வேலை தேவையில்லை).
- வெல்டட் பெவல் எண்ட்ஸ்: விளிம்புகள் மற்றும் வலைகளின் இருபுறமும் V- வடிவ பெவல்கள்; தளத்தில் முழு ஊடுருவல் வெல்டிங் தேவைப்படும் உயரமான மெகா பிரேம்களுக்குப் பயன்படுத்தப்படுகிறது.
- சப்போர்ட் டிரான்ஸ்வர்ஸ் ஸ்டிஃபெனர்கள்: பீம் சப்போர்ட்களில் உச்ச வெட்டு மண்டலங்களில் நிலையான அம்சம்; தாங்கும் சுமைகளின் கீழ் உள்ளூர் வலை வளைவு / சரிவதைத் தடுக்கிறது; தேசிய கட்டமைப்பு தரங்களின் கீழ் கட்டாயமானது.
- மிட்-ஸ்பான் குறுக்குவெட்டு விறைப்பான்கள்: செறிவூட்டப்பட்ட உபகரண சுமைகள் மற்றும் செங்குத்து கிரேன் சுமைகளின் புள்ளிகளில், வலை கத்தரிப்பை அடக்குவதற்கு நிலைநிறுத்தப்பட்டுள்ளது.
இரண்டாம் நிலை பீம் கோர்பல் இணைப்புத் தகடுகள்: இரண்டாம் நிலை கற்றைகளுடன் பின் செய்யப்பட்ட இணைப்புகளுக்காக முதன்மை பீம் வலைக்கு முன்னரே தயாரிக்கப்பட்டு பற்றவைக்கப்பட்டது, ஆன்-சைட் துளையிடுதல் அல்லது வெட்டுதல் ஆகியவற்றின் தேவையை நீக்குகிறது.
பயன்பாட்டு திறப்பு வலுவூட்டல் தகடுகள்: கட்அவுட்களால் ஏற்படும் கட்டமைப்பு திறன் குறைப்பைத் தடுக்க வலை திறப்புகளுக்கான வளைய வலுவூட்டல் (குழாய்கள், மின்சாரம், தீ பாதுகாப்பு).
முன் தயாரிக்கப்பட்ட தூக்கும் லக்ஸ்: 3 டன்களுக்கு மேல் எடையுள்ள நீண்ட இடைவெளி விட்டங்களுக்கான தொழிற்சாலையில் முன்பே நிறுவப்பட்டது; ஏற்றுதல் கட்டமைப்பு கணக்கீடுகளை சந்திக்க வடிவமைக்கப்பட்டுள்ளது; ஆன்-சைட் தற்காலிக வெல்டிங் தூக்கும் லக்ஸ் தடைசெய்யப்பட்டுள்ளது.
தற்காலிக பொசிஷனிங் கிளீட்ஸ்: பல-பிரிவு விட்டங்களின் ஆன்-சைட் அசெம்பிளியின் போது சீரமைக்கப் பயன்படுகிறது; மேற்பரப்பு மென்மையை உறுதி செய்வதற்காக முடித்த பிறகு தரையிலிருந்து அகற்றவும்.
பொதுவான உட்புற பயன்பாடு: Sa2.5 ஷாட்-பிளாஸ்டிங் + எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் + மைக்கேசியஸ் அயர்ன் ஆக்சைடு இடைநிலை கோட் + பாலியூரிதீன் டாப்கோட்; உலர் பட தடிமன்: 80-120 μm.
தீ-மதிப்பிடப்பட்ட மண்டலங்கள்: 1-மணிநேரம், 2-மணிநேரம் அல்லது 3-மணிநேர தீ பாதுகாப்பு ஆய்வுத் தேவைகளைப் பூர்த்தி செய்ய மெல்லிய-படம் அல்லது தடிமனான-திரைப்படம் உள்ளிழுக்கும் தீ-எதிர்ப்பு பூச்சுகளின் கூடுதல் பயன்பாடு.
கரையோர/வேதியியல் அரிக்கும் மண்டலங்கள்: ஹாட் டிப் கால்வனைசிங் பெயிண்ட் சிஸ்டத்தை மாற்றுகிறது; துத்தநாக பூச்சு தடிமன் ≥85 μm; உப்பு தெளிப்பு அரிப்பு எதிர்ப்பு > 18 ஆண்டுகள்.
நுகர்பொருட்கள்: தரம் 8.8 மற்றும் 10.9 உயர் வலிமை கொண்ட போல்ட், பிளாட் துவைப்பிகள் மற்றும் வளைந்த துவைப்பிகள்; இரண்டாம் நிலை கொள்முதல் தேவையை நீக்கி, எண்ட்-ப்ளேட் துளைகளுடன் பொருந்தக்கூடிய அளவு.
ஆய்வு ஆவணங்கள்: அசல் பொருள் தர சான்றிதழ்கள், கிரேடு 1 வெல்ட்களுக்கான 100% அல்ட்ராசோனிக் சோதனை (UT) அறிக்கைகள், 3D பரிமாண சரிபார்ப்பு பதிவுகள் மற்றும் கூறு தனிப்பட்ட ஐடி பதிவுகள்; அனைத்து ஆவணங்களும் வெளிநாட்டு சுங்க அனுமதி மற்றும் உரிமையாளர் உள் தணிக்கைக்கு ஏற்றது.
வளைக்கும் அழுத்தம் அதிகமாக இருக்கும் மேல் மற்றும் கீழ் விளிம்புகளில் விளிம்புகள் குவிந்துள்ளன; வலுவான அச்சின் பிரிவு மாடுலஸ் அதே எடை கொண்ட I-பீமை விட அதிகமாக உள்ளது. சுமை சரிபார்ப்பு நிலையான 15m-span கூரை பீம்களின் நீண்ட கால செங்குத்து விலகல் L/400 வரம்பிற்குக் கீழே இருப்பதை உறுதிப்படுத்துகிறது, இது கூரை பர்லின் சிதைவு, நீர்ப்புகா சவ்வுகளை கிழிப்பது மற்றும் கூரை கசிவு போன்ற பொதுவான பிந்தைய கட்டுமான சிக்கல்களைத் தடுக்கிறது.
சமமான சுமை தாங்கும் திறன் கொண்ட பெட்டி கற்றைகளுடன் ஒப்பிடுகையில், சுய-எடை 22% -30% குறைக்கப்படுகிறது, இதன் மூலம் எஃகு நெடுவரிசைகள் மற்றும் அடித்தளங்களுக்கு அனுப்பப்படும் செங்குத்து சுமை குறைக்கப்படுகிறது. வலுவூட்டல் எஃகு, கான்கிரீட் மற்றும் நிலவேலை அகழ்வாராய்ச்சிக்கான செலவுகளை நேரடியாகக் குறைக்கும், தனிமைப்படுத்தப்பட்ட அடிப்பகுதி பரிமாணங்களை பெரிதாக்க வேண்டிய அவசியமில்லை; இது வயதான தொழில்துறை வசதிகளை வலுப்படுத்துவதற்கும் புதுப்பிப்பதற்கும் மிகவும் பொருத்தமான அமைப்பை உருவாக்குகிறது.
போல்ட் செய்யப்பட்ட H-பீம்களுக்கான 95% உற்பத்தி தொழிற்சாலையில் முடிக்கப்பட்டுள்ளது; ஆன்-சைட் வேலை ஏற்றுதல் மற்றும் போல்டிங்கிற்கு மட்டுப்படுத்தப்பட்டுள்ளது, இது ஒரு நாளைக்கு 8-12 பீம்-நெடுவரிசை விரிகுடாக்களை நிறுவ அனுமதிக்கிறது. சான்றளிக்கப்பட்ட உயர் அழுத்த வெல்டர்கள் தேவையில்லை என்பதால், தென்கிழக்கு ஆசியா மற்றும் ஆப்பிரிக்காவில் உள்ள வெளிநாட்டுத் தளங்களில் அடிக்கடி ஏற்படும் வெல்டர் பற்றாக்குறை மற்றும் அதிக தொழிலாளர் செலவுகள் போன்ற பிரச்சனைகளை இந்த அமைப்பு திறம்பட நிவர்த்தி செய்கிறது.
எஞ்சியிருக்கும் வெல்டிங் அழுத்தங்கள் ஹைட்ராலிக் ஸ்ட்ரெய்டனிங் மூலம் முழுமையாக அகற்றப்படுகின்றன, மேல்நிலை கிரேன்களின் பரஸ்பர இயக்கம் மற்றும் வலுவான காற்றிலிருந்து சுழற்சி பக்கவாட்டு சுமைகளைத் தாங்கும் வகையில் கட்டமைப்பை செயல்படுத்துகிறது. நில அதிர்வு தீவிரம் 8 மண்டலங்களில் கூடுதல் பக்கவாட்டு பிரேசிங் தேவையில்லை, மேலும் கட்டமைப்பு சோர்வு வாழ்க்கை 50 ஆண்டு வடிவமைப்பு சேவை வாழ்க்கை தேவையை பூர்த்தி செய்கிறது.
திறந்த-இணைய வடிவமைப்பு உள் துருப்பிடிக்காத பூச்சுகளை சமரசம் செய்யாமல், உபகரண ஆதரவுகள், புதிய குழாய்கள் அல்லது கட்டமைப்பு திறப்புகளை நிறுவ அனுமதிக்கும் மூடப்பட்ட குழிவுகளைத் தவிர்க்கிறது. இது பாக்ஸ் பீம்கள் (உள் அணுகல் இல்லாதது) மற்றும் வட்ட வடிவ வெற்றுப் பகுதிகளை விட குறிப்பிடத்தக்க நன்மைகளை வழங்குகிறது (அங்கு வெட்டுதல் அரிப்பை எதிர்க்கும் ஒருமைப்பாட்டை சமரசம் செய்கிறது), இதன் விளைவாக எதிர்கால மாற்றங்கள் மற்றும் விரிவாக்கங்களுக்கான செலவுகளில் 60% குறைகிறது.
ஸ்டாண்டர்ட் ஹாட்-ரோல்டு பீம்கள் 3 நாட்களுக்குள் அனுப்பப்படும், அதே நேரத்தில் தனிப்பயன் வெல்டட் மாறி-பிரிவு பீம்கள் 12-18 வேலை நாட்களுக்குள் வழங்கப்படும். திட்ட அவசரத்தின் அடிப்படையில் உற்பத்தி முறைகளை நெகிழ்வாக மாற்றலாம், அட்டவணை தாமதத்துடன் தொடர்புடைய அபராதங்களைத் தவிர்க்க உதவுகிறது.
- எதிராக I-பீம்கள்: I-பீம்கள் சாய்ந்த உள் விளிம்பு மேற்பரப்புகளைக் கொண்டுள்ளன, இதன் விளைவாக விளிம்புகளில் வீணாகும் பொருள் மற்றும் பலவீனமான அச்சில் பக்கவாட்டு உறுதியற்ற தன்மைக்கு அதிக உணர்திறன் ஏற்படுகிறது; இதற்கு நேர்மாறாக, H-பீம்கள் இணையான உள் மற்றும் வெளிப்புற விளிம்பு மேற்பரப்புகளைக் கொண்டுள்ளன, பொருள் பயன்பாட்டை 17% மேம்படுத்துகிறது மற்றும் பர்லின்களை நேரடியாக விளிம்புகளில் வைக்க அனுமதிக்கிறது.
- எதிராக பெட்டி பீம்கள்: பெட்டிக் கற்றைகள் சமநிலையான இரு-திசை விறைப்புத்தன்மையை வழங்குகின்றன, ஆனால் அதிகப்படியான சுய-எடை மற்றும் துருவை அகற்றுவதற்கு அணுக முடியாத உள் துவாரங்களால் பாதிக்கப்படுகின்றன; H-பீம்கள் தனித்துவமான வலுவான மற்றும் பலவீனமான அச்சுகளைக் கொண்டுள்ளன, இது ஒரு பக்கத்தில் விறைப்புத்தன்மையை இலக்காக வலுப்படுத்த அனுமதிக்கிறது மற்றும் செலவுகளை 35% குறைக்கிறது.
- எதிராக வட்ட வெற்றுப் பகுதி (CHS) பீம்கள்: CHS கற்றைகள் அனைத்து திசைகளிலும் ஒரே மாதிரியான விறைப்பை வழங்குகின்றன, ஆனால் அவற்றின் மேல் பரப்புகளில் தட்டையான தரை தளத்தை ஆதரிக்க முடியாது; அவை குறைந்த காற்று எதிர்ப்பை வழங்கும் போது, அவை முதன்மையான தரைக் கற்றைகளாகப் பொருத்தமற்றவை மற்றும் பொதுவாக கேன்டிலீவர் செய்யப்பட்ட நிலப்பரப்பு கட்டமைப்புகளில் பயன்படுத்துவதற்கு மட்டுப்படுத்தப்பட்டவை.
- பீம்-டு-நெடுவரிசை இணைப்புகள்: மூன்று வெளிப்படும் முகங்கள் மூன்று இணைப்பு வகைகளின் உலகளாவிய பயன்பாட்டிற்கு அனுமதிக்கின்றன-போல்ட் எண்ட்-ப்ளேட்கள், க்ரூவ்-வெல்டட் மூட்டுகள் மற்றும் அடைப்பு (கார்பெல்) லேப் மூட்டுகள்-தொழில்துறை வரைபடங்களில் தரப்படுத்தலின் மிக உயர்ந்த நிலையை வழங்குகிறது.
- இரண்டாம் நிலை கற்றை இணைப்புகள்: பிரதான கற்றையின் பிளாட் வலை, கட்டுப்படுத்தக்கூடிய செங்குத்தாக இணைப்பு தகடுகளின் செங்குத்து வெல்டிங் அனுமதிக்கிறது; மாறாக, வளைந்த மேற்பரப்புகளுடன் (சுற்று அல்லது சதுர குழாய்கள் போன்றவை) இணைப்பது பெரும்பாலும் விசித்திரமான ஏற்றத்திற்கு வழிவகுக்கிறது.
- மாறி குறுக்கு வெட்டு புனையமைப்பு: வலையை வெட்டுவதன் மூலம் வடிவமைத்தல் அடையப்படுகிறது; ஒரு யூனிட்டின் புனையமைப்பு செலவு மாறி-பிரிவு பெட்டி பீம்களை விட 40% மட்டுமே.
- அரிப்பு பாதுகாப்பு: மூடப்பட்ட துவாரங்கள் இல்லை; ஷாட் ப்ளாஸ்டிங் மற்றும் பெயிண்டிங் ஆகியவை குருட்டுப் புள்ளிகள் இல்லாமல் முழுப் பாதுகாப்பு அளிக்கின்றன, உட்புற நீர் குவிப்பு மற்றும் துருப்பிடிக்கும் அபாயங்களை நீக்குகிறது.
- பராமரிப்பு மற்றும் ஆய்வு: வெல்ட்ஸ் மற்றும் துரு நிலைகளை எண்டோஸ்கோப்கள் இல்லாமல் வெளியில் இருந்து பார்வைக்கு பரிசோதிக்கலாம், பராமரிப்பை மிகவும் எளிதாக்குகிறது.
- ஹெவி டியூட்டி எச் பிரிவு எஃகு கற்றைகள்: பல அடுக்கு தொழிற்சாலை கட்டிடங்கள், போர்டல் ரிஜிட் பிரேம் கூரைகள் மற்றும் கான்கிரீட் கலவை தரை அமைப்புகள்.
- பாக்ஸ் பீம்கள்: பெரிய அளவிலான, கனரக-சுமை திட்டங்கள்> 36 மீ அல்லது கிரேன் திறன் ≥50t.
- சுற்று குழாய் விட்டங்கள்: கட்டிடக்கலை முகப்பில் அம்சங்கள் மற்றும் சிறிய கேன்டிலீவர் விதானங்கள்.
- ஐ-பீம்கள்: தற்காலிக எளிய ஆதரவுகள் மற்றும் இதர இரண்டாம் நிலை கூரை பீம்கள்.
- ஹாட்-ரோல்டு பிரிவுகள்: மில் மெட்டீரியல் சான்றிதழ்களைச் சரிபார்க்கவும், வலை மற்றும் விளிம்பு தடிமன்களை மீண்டும் அளவிடவும் மற்றும் மேற்பரப்பு லேமினேஷன் அல்லது விரிசல்களை சரிபார்க்கவும்.
- மூல எஃகு தகடுகள்: உருட்டல் தூண்டப்பட்ட வார்ப்பிங்கை அகற்ற தட்டையாக்குதல் மற்றும் சமதளத்தை மீண்டும் அளவிடுதல்; இணங்காத தட்டுகள் உடனடியாக திருப்பி அனுப்பப்படும்.
- ஹாட்-ரோல்டு பீம்கள்: CNC அறுக்கும் இயந்திரங்களைப் பயன்படுத்தி வெட்டுங்கள், வெல்டிங் சுருக்கத்திற்காக ஒதுக்கப்பட்ட 2 மிமீ அலவன்ஸ்.
- வெல்டட் பீம்ஸ்: சுடர் வெட்டும் இயந்திரங்கள் வலைகள் மற்றும் விளிம்புகளை தனித்தனியாக வெட்டுவதற்குப் பயன்படுத்தப்படுகின்றன; மாறி-பிரிவு வலைகளுக்கு, வளைந்த மாறுதல் பெவல்கள் வெட்டப்படுகின்றன.
பிரத்தியேகமான நிலையான ஜிக்ஸ்கள் பொருத்துதல் கட்டுப்பாடுகளை வழங்குகின்றன, 2 மிமீக்குள் வலை மையப்படுத்தல் விலகலை வைத்திருக்கின்றன மற்றும் இரண்டு விளிம்புகளின் ஒரே நேரத்தில் செங்குத்து சீரமைப்பை உறுதி செய்கின்றன; டேக் வெல்டிங் தவறான அமைப்பைத் தடுக்க சட்டசபையை பாதுகாக்கிறது.
ஒற்றை-பக்க ரூட் பாஸ் வெல்டிங் → வொர்க்பீஸ் டர்ன்ஓவர் மற்றும் ரூட் கௌஜிங்/கிளீனிங் → முழுமையடையாத ரூட் ஊடுருவலை அகற்றுவதற்கு மறுபக்கத்தில் முழு வெல்டிங்; முக்கியமான மெயின் பீம் வெல்ட்கள் 100% அல்ட்ராசோனிக் சோதனைக்கு (UT) லெவல் I தரநிலைகளுக்கு உட்படுகின்றன.
ஃபிளாஞ்ச் உள்நோக்கி கர்லிங் மற்றும் பீம் பக்கவாட்டு வளைவு ஆகியவற்றை நிவர்த்தி செய்ய, ஃபிளேன்ஜ் ஸ்ட்ரெய்ட்னர்கள் மற்றும் பீம் ஸ்ட்ரெய்ட்னர்களைப் பயன்படுத்தி இரட்டை திருத்தும் முறைகள் உள் வெல்டிங் அழுத்தங்களை அகற்றவும், அடுத்தடுத்த ஸ்பிரிங்-பேக் சிதைவைத் தடுக்கவும் பயன்படுத்தப்படுகின்றன.
வரைபடங்களின் அடிப்படையில் துல்லியமான தளவமைப்பு குறித்தல்; வெல்டிங் டிஃபார்மேஷன் மீது கடுமையான கட்டுப்பாட்டுடன், தாங்கும் விறைப்பான்கள், இரண்டாம் நிலை பீம் கோர்பல்கள், பர்லின் கிளீட்ஸ் மற்றும் எண்ட் பிளேட்களின் தொடர் வெல்டிங்.
3D CNC துளையிடும் இயந்திரங்கள் (துளை விட்டம் சகிப்புத்தன்மை ± 0.3 மிமீ) பயன்படுத்தி ஒற்றைப் பாதையில் அதிக வலிமை கொண்ட போல்ட் துளைகள் உருவாக்கப்படுகின்றன; இதர செயல்முறை துளைகள் பிளாஸ்மா வழியாக வெட்டப்பட்டு பின்னர் நீக்கப்படும்.
வெல்ட் மணிகள், தெளித்தல் மற்றும் வெட்டு மதிப்பெண்களை அரைத்தல்; ஆன்-சைட் லிஃப்டிங் மற்றும் சீரமைப்பை எளிதாக்குவதற்கு கூறு எண்கள் மற்றும் அச்சு உயரங்களைக் குறித்தல்.
பாஸ்-த்ரூ ஷாட் ப்ளாஸ்டிங் மெஷின் மூலம் முழு-மேற்பரப்பு துருவை அகற்றுதல், பெயிண்ட் ஒட்டுதலை உறுதி செய்வதற்காக 40-75μm மேற்பரப்பு கடினத்தன்மையை அடைதல்; ப்ரைமர், இன்டர்மீடியட் கோட் மற்றும் டாப் கோட் ஆகியவற்றின் அடுக்குப் பயன்பாடு, நியமிக்கப்பட்ட தீ-பாதுகாப்பு மண்டலங்களில் கூடுதல் தீ-எதிர்ப்பு பூச்சு பயன்படுத்தப்படுகிறது.
நேரான தன்மை, குறுக்கு வெட்டு பரிமாணங்கள் மற்றும் பெயிண்ட் ஃபிலிம் தடிமன் சரிபார்ப்பு; முழுமையான தர ஆய்வு பதிவுகளின் தொகுப்பு; மழைப்பொழிவு நீட்சி மடக்கு மற்றும் மரத்தாலான தட்டுகளைப் பயன்படுத்தி எல்லை தாண்டிய தரத்திற்கு பேக்கேஜிங்.
துணை: மாறி-பிரிவு பீம்களுக்கான சிறப்பு செயல்முறை
ஒழுங்கற்ற வலைகளை வெட்டுதல் → பிரிவு ஜிக்ஸில் சட்டசபை → பெவல் பட் வெல்டிங் → ஒட்டுமொத்த இரண்டாம் நிலை நேராக்க; மற்ற அனைத்து செயல்முறைகளும் நிலையான கற்றைகளுக்கு ஒரே மாதிரியானவை.
- - பீம் உடலின் நீளமான நேரான தன்மை: ≤L/1000 (இங்கு L என்பது மொத்த பீம் நீளம்)
- விளிம்பின் பக்கவாட்டு செங்குத்து: ≤B/100 (இங்கு B என்பது விளிம்பு அகலம்)
- குறுக்கு வெட்டு பரிமாண விலகல் (நீளம்/அகலம்): ±2–3 மிமீ
|
பொருள் தரம் |
மகசூல் வலிமை (ReL) |
இழுவிசை வலிமை (Rm) |
விண்ணப்ப காட்சிகள் |
|
Q235B |
≥235MPa |
375-500MPa |
சாதாரண தொழிற்சாலை, இரண்டாம் நிலை கூரை கற்றை |
|
Q355B |
≥355MPa |
470-630MPa |
ஹெவி-டூட்டி பட்டறை, பல மாடி பிரதான மாடி கற்றை |
குறிப்பு: குறைந்த வெப்பநிலை கட்டுமானப் பகுதிகளுக்கு தகுதியான குறைந்த வெப்பநிலை தாக்க சோதனையுடன் கூடிய Q355NL ஏற்றுக்கொள்ளப்படும்.
- வலுவான-அச்சு வளைக்கும் எதிர்ப்பு: X- அச்சைப் பற்றிய தொழில்துறை-முன்னணி பிரிவு மாடுலஸ்; கொடுக்கப்பட்ட சுமைக்கான எஃகு நுகர்வு குறைக்கிறது
- வெட்டு விசை விநியோகம்: வலை செங்குத்து வெட்டு விசையின் 100% தாங்குகிறது; விளிம்புகள் வெட்டு எதிர்ப்பிற்கு பங்களிக்காது, இதன் விளைவாக தெளிவான சுமை எல்லைகள் கட்டமைப்பு சரிபார்ப்பை எளிதாக்குகின்றன
- காற்று எதிர்ப்பு குணகம்: 1.3-1.5 (பாக்ஸ் கர்டர்களை விட குறைவாக ஆனால் வட்ட வெற்று பிரிவுகளை விட அதிகமாக); மிதமான கடலோர காற்று-சுமை மண்டலங்களுக்கு சீரான பொருத்தத்தை வழங்குகிறது
- பக்கவாட்டு நிலைத்தன்மை: மேல் விளிம்பு நேரடியாக தரை அடுக்குகள் அல்லது பர்லின்களுடன் இணைக்கப்பட்டுள்ளது, கூடுதல் பக்கவாட்டு பிரேசிங் தேவையை நீக்குகிறது மற்றும் கட்டமைப்பு வரைபடங்களை எளிதாக்குகிறது
- தரம் I வெல்ட்கள்: முக்கிய பீம் பிளவுகள் மற்றும் ஆதரவில் சுமை தாங்கும் பற்றவைப்புகள்; 100% அல்ட்ராசோனிக் சோதனை (UT) தேவை; பூஜ்ஜிய குறைபாடு தரநிலை
- தரம் II வெல்ட்ஸ்: ஸ்டிஃபெனர்கள் மற்றும் இணைப்பு தகடுகளுக்கான இரண்டாம் நிலை வெல்ட்ஸ்; 20% சீரற்ற மாதிரி ஆய்வு; வெல்ட் வலிமை அடிப்படைப் பொருளை விட குறைவாக இருக்கக்கூடாது
- அதிக வலிமை கொண்ட போல்ட்கள்: திடமான பீம்-டு-நெடுவரிசை இணைப்புகளுக்கு தரம் 10.9 விரும்பப்படுகிறது; இரண்டாம் நிலை பின் இணைப்புகளுக்கு தரம் 8.8 பயன்படுத்தப்படுகிறது
- ஷீயர் ஸ்டுட்கள்: எஃகு மற்றும் காங்கிரீட் இடையே ஒருங்கிணைந்த சுமை-தாங்கும் செயலை உறுதி செய்யும், கூட்டு கான்கிரீட் தரை அடுக்குகளுக்கான மேல் விளிம்பில் நிலையான Φ16/Φ19 ஸ்டுட்கள்
உள்ளூர்மயமாக்கப்பட்ட தளவாடங்கள் மற்றும் கப்பல் போக்குவரத்தை செயல்படுத்த நான்கு முக்கிய எஃகு கட்டமைப்பு புனையமைப்பு தளங்களில் (தியான்ஜின், புஜியன், ஷாண்டோங் மற்றும் ஹூபே) உற்பத்தி விநியோகிக்கப்படுகிறது. நிலையான ஹெவி டியூட்டி எச் பிரிவு எஃகு பீம்களை 48 மணி நேரத்திற்குள் அனுப்புவதற்கு போதுமான அளவு இருப்பு வைத்திருக்கிறோம். தரமற்ற வெல்டட் பீம்களுக்கு, நாங்கள் 12 தனியுரிம நீரில் மூழ்கிய ஆர்க் வெல்டிங் லைன்களை இயக்குகிறோம், இதன் மூலம் பீக்-சீசன் திறன் இடையூறுகளைத் தவிர்த்து, வெளிநாட்டு வாடிக்கையாளர்களுக்கான முழு கொள்கலன் ஆர்டர்களை சரியான நேரத்தில் அனுப்புவதை உறுதிசெய்கிறோம்.
நாங்கள் ஒரு சுயாதீனமான உள் தர ஆய்வுத் துறையைப் பராமரித்து, குறைபாடுகளைக் கண்டறிதல், பெயிண்ட் ஃபிலிம் தடிமன் மற்றும் பொருள் விவரக்குறிப்புகள் தொடர்பான ஒவ்வொரு தொகுதி பிரதான பீம்களையும் சரிபார்க்க மூன்றாம் தரப்பு ஏஜென்சிகளை நியமிக்கிறோம். அசல் ஆங்கில ஆய்வு அறிக்கைகள் வழங்கப்படுகின்றன, ஆப்ரிக்கா, தென்கிழக்கு ஆசியா மற்றும் மத்திய ஆசியா முழுவதும் உள்ள நாடுகளின் பொறியியல் டெண்டர் மற்றும் நுழைவுத் தரங்களை பூர்த்தி செய்து, வாடிக்கையாளர்களுக்கு கூடுதல் சோதனை நடத்த வேண்டிய தேவையை நீக்குகிறது.
எங்கள் 12 பேர் கொண்ட வெளிநாட்டு ஸ்டீல் கட்டமைப்பு விவரக் குழு, இணைப்பு விவரங்களை மேம்படுத்துகிறது மற்றும் உள்ளூர் தரநிலைகளுக்கு (BS, EN, GB) இணங்க சுமை கணக்கீடுகளை சரிபார்க்கிறது. அசல் வரைபடங்களில் காணப்படும் பீம்-நெடுவரிசை மோதல்கள் மற்றும் தகடு தடிமன் பொருத்தமின்மை போன்ற சிக்கல்களை நாங்கள் முன்கூட்டியே சரிசெய்கிறோம், தளத்தில் பொருள் கழிவுகளை சராசரியாக 8% குறைக்கிறோம்.
நாங்கள் ஏற்றுமதி புகைத்தல், ஈரப்பதம்-தடுப்பு மற்றும் துருப்பிடிக்காத பேக்கேஜிங், பன்மொழி நிறுவல் வழிகாட்டுதல் வீடியோக்கள் மற்றும் சுங்க அனுமதி ஆவணங்கள் சேவைகளை வழங்குகிறோம். வெளிநாட்டு திட்ட தளங்களுக்கு, தொலைநிலை கட்டுமானத்துடன் தொடர்புடைய தகவல் தொடர்பு தடைகளை கடந்து, தளத்தில் நிறுவல் வழிகாட்டுதலை வழங்க, சான்றளிக்கப்பட்ட எஃகு கட்டமைப்பு பொறியாளர்களை நாங்கள் அனுப்பலாம்.
மனிதனால் உருவாக்கப்பட்ட ஓவர்லோடிங் இல்லை எனில், பெயிண்ட்வொர்க்கிற்கு 3 வருட உத்தரவாதத்தையும், ஹாட்-டிப் கால்வனிஸிங்கிற்கு 15 வருட வாரண்டியையும், முக்கிய கட்டமைப்பிற்கான வாழ்நாள் தொழில்நுட்ப ஆதரவையும் வழங்குகிறோம். தொழிற்சாலை ஒதுக்கப்பட்ட கூறு எண்கள் கண்டறியும் தன்மையை உறுதி செய்கின்றன, மேலும் அதே விவரக்குறிப்புகளின் மாற்று பாகங்கள் 10 ஆண்டுகள் வரை கிடைக்கும்.
Q1: போர்ட்டல் பிரேம் ரூஃப் பீம்களுக்கு மாறி-பிரிவு H-பீம்கள் பயன்படுத்தப்பட வேண்டுமா?
A: நிலையான கூரை சுமைகளுடன் ≤15m இடைவெளிகளுக்கு, நிலையான-பிரிவு H-பீம்கள் செலவுகளைக் குறைக்கப் பயன்படுத்தப்படலாம். ஸ்பேன்கள்> 15மீ அல்லது கூரை சுமைகள் (மழை/பனி) முக்கியத்துவம் வாய்ந்ததாக இருந்தால், மாறி-பிரிவு கற்றைகள் தேவை; இவை எஃகு நுகர்வுகளை 15%–20% குறைக்கலாம், அதே நேரத்தில் ஆதரவுகளில் வெட்டு சக்திகளைக் குறைக்கலாம்.
Q2: வெல்டட் எச்-பீம்கள் மற்றும் ஹாட்-ரோல்டு எச்-பீம்களுக்கு இடையே எப்படி விரைவாக தேர்வு செய்வது?
A: நிலையான பரிமாணங்கள் மற்றும் இறுக்கமான அட்டவணைகளுக்கு சூடான-உருட்டப்பட்ட கற்றைகளைத் தேர்ந்தெடுக்கவும்; தரமற்ற குறுக்குவெட்டுகள், மாறி ஆழங்கள், கூடுதல் நீளமான இடைவெளிகள் அல்லது சிறப்பு தட்டு தடிமன் ஆகியவற்றிற்கு பற்றவைக்கப்பட்ட கற்றைகளைத் தேர்ந்தெடுக்கவும். சூடான-உருட்டப்பட்ட கற்றைகள் வெல்டிங் அழுத்தங்களிலிருந்து விடுபடுகின்றன மற்றும் குறைந்த வெப்பநிலை பகுதிகளுக்கு ஏற்றவை, அதேசமயம் வெல்டட் பீம்கள் அதிக தனிப்பயனாக்குதல் நெகிழ்வுத்தன்மையை வழங்குகின்றன.
Q3: H-பீமின் வலையில் திறப்புகளை வெட்டுவது கட்டமைப்பு பாதுகாப்பை பாதிக்குமா?
A: குறைந்த வெட்டு மண்டலத்தில் (மிட்-ஸ்பான்) விறைப்பான தட்டுகளுடன் வலுவூட்டப்பட்ட சிறிய திறப்புகள் பாதுகாப்பில் சமரசம் செய்யாது; இருப்பினும், ஆதரவுகளுக்கு அருகில் உள்ள உயர்-வெட்டு மண்டலத்தில் திறப்புகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன, ஏனெனில் அவை வலை வெட்டு தோல்வியை எளிதில் தூண்டலாம். எங்கள் விரிவான வடிவமைப்பு வரைபடங்கள் இந்த தடைசெய்யப்பட்ட மண்டலங்களை தெளிவாகக் குறிக்கின்றன.
Q4: அதிக உப்பு-தெளிப்பு வெளிப்பாடு கொண்ட வெளிநாட்டுப் பகுதிகளுக்கு என்ன எதிர்ப்பு அரிப்பு தீர்வு பரிந்துரைக்கப்படுகிறது?
A: 3-5 ஆண்டுகளுக்குள் வண்ணப்பூச்சு அமைப்பு தவிர்க்க முடியாமல் உரிந்து துருப்பிடித்துவிடும் என்பதால், கடற்கரையிலிருந்து 5 கி.மீ.க்குள் உள்ள கடலோரப் பகுதிகளுக்கு ஹாட்-டிப் கால்வனைசிங் கட்டாயமாகும்; உள்நாட்டு கடலோரப் பகுதிகளுக்கு, உயர்-கட்டமைக்கப்பட்ட எபோக்சி டாப்கோட்டுகள் சிறந்த ஒட்டுமொத்த செலவு-செயல்திறனை வழங்குகின்றன.
Q5: நிலையான வாகன போக்குவரத்துக்கு நீளமாக இருந்தால் பீம்கள் எவ்வாறு கையாளப்படுகின்றன?
ப: 12 மீட்டருக்கும் அதிகமான பீம்கள் துல்லியமான-எந்திரம் செய்யப்பட்ட வெல்ட் பெவல்கள் கொண்ட பிரிவுகளில் முன் தயாரிக்கப்பட்டவை. ஆன்-சைட் பிளவுபடுத்துதல் தரம் I முழு ஊடுருவல் பட் வெல்ட்களைப் பயன்படுத்துகிறது; மீயொலி சோதனையானது வெல்ட் ஒருமைப்பாட்டை உறுதிப்படுத்தியதும், பிளவுபட்ட கற்றை ஒரே மாதிரியாக ஒரு தொடர்ச்சியான ஒன்றைச் செய்கிறது மற்றும் கட்டமைப்பு ஏற்றுக்கொள்ளும் தரநிலைகளை சந்திக்கிறது.
Q6: இறுதித் தட்டு தடிமன் எவ்வாறு தீர்மானிக்கப்படுகிறது? போர்டு முழுவதும் நிலையான தடிமன் பயன்படுத்த முடியுமா?
ப: உலகளாவிய தரநிலையைப் பயன்படுத்த முடியாது; இறுதி-தட்டு தடிமன் அதிகபட்ச ஆதரவு எதிர்வினை சக்தியின் அடிப்படையில் கணக்கிடப்படுகிறது, பொதுவாக 16 மிமீ முதல் 40 மிமீ வரை இருக்கும். மெல்லிய தட்டுகளை கண்மூடித்தனமாகப் பயன்படுத்துவது இறுதித் தட்டு வளைவு அல்லது போல்ட் சறுக்கலுக்கு வழிவகுக்கும்; திட்ட-குறிப்பிட்ட சுமைகளின் அடிப்படையில் இலவச தடிமன் கணக்கீடுகளை நாங்கள் வழங்குகிறோம்.
