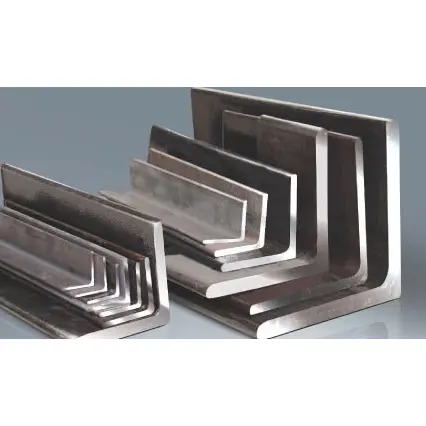

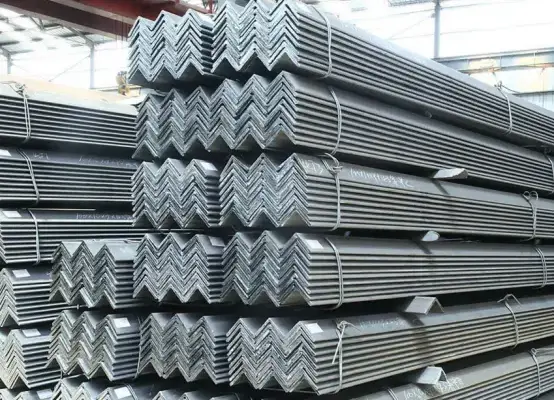

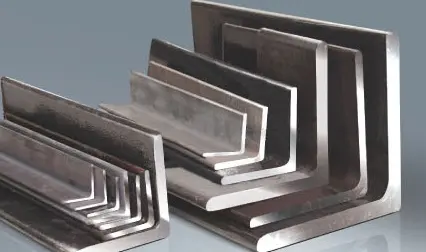

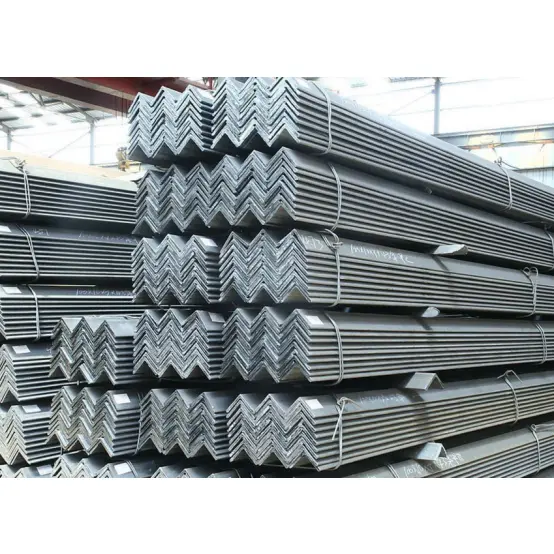

கால்வனேற்றப்பட்ட கட்டமைப்பு எஃகு கோணக் கம்பிகள் இலகுரக, செலவு குறைந்த மற்றும் செயலாக்க மற்றும் நிறுவ எளிதானது. அவற்றின் கச்சிதமான மற்றும் பல்துறை குறுக்குவெட்டுகளுடன், அவை கட்டமைப்பு இணைப்புகள், பிரேசிங், பர்லின் வலுவூட்டல், தண்டவாளங்கள், ஆதரவுகள், உட்பொதிக்கப்பட்ட பாகங்கள் மற்றும் பல்வேறு துணை கூறுகளுக்கு அடிக்கடி பயன்படுத்தப்படுகின்றன. தொழில்துறை வசதிகள், நகராட்சி திட்டங்கள், எலக்ட்ரோ மெக்கானிக்கல் நிறுவல்கள் மற்றும் கிடங்குகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, அவை எஃகு கட்டுமானத்தில் அதிக அளவு துணைப் பொருளாகும்.
1. எல் வடிவ குறுக்கு வெட்டு; இலகுரக அமைப்பு. அவை முதன்மையாக அச்சு சக்திகள், வெட்டு சக்திகள் மற்றும் உள்ளூர் வளைவு தருணங்களைத் தாங்கும். ஒப்பீட்டளவில் குறைந்த ஒட்டுமொத்த விறைப்புத்தன்மை காரணமாக, அவை பிரதான கற்றைகள் அல்லது நெடுவரிசைகள் போன்ற முக்கிய சுமை தாங்கும் கூறுகளாகப் பயன்படுத்த ஏற்றதாக இல்லை.
2. சூடான-உருட்டப்பட்ட, ஒற்றை-துண்டு கட்டுமானம் குறைந்த எஞ்சிய அழுத்தம் மற்றும் சீரான பொருள் பண்புகளை விளைவிக்கிறது, அவை சுமைகளின் கீழ் விரிசல் அல்லது சிதைவை எதிர்க்கும்.
3. சம-கால் கோணங்கள் சமச்சீர் சுமை விநியோகத்தை வழங்குகின்றன, அதே சமயம் சமமற்ற-கால் கோணங்கள் பல்வேறு நிறுவல் மூட்டுகளுக்கு இடமளிக்கும் திசையின் அடிப்படையில் நெகிழ்வான தேர்வுக்கு அனுமதிக்கின்றன.
1. பரந்த அளவிலான விவரக்குறிப்புகள் மற்றும் மாதிரிகள்; ஏராளமான சந்தை பங்கு மற்றும் பல்வேறு கொள்முதல் வழிகள்; குறைந்த விலை மற்றும் குறைந்த ஒட்டுமொத்த செலவு.
2. இலகுரக, ஒட்டுமொத்த கட்டமைப்பு சுமை மற்றும் அடித்தள செலவுகளை கணிசமாக குறைக்கிறது.
1. வெட்டுதல், குத்துதல், வளைத்தல், வெல்டிங் மற்றும் பிளவுபடுத்துதல் ஆகியவை நேரடியானவை, இது நெகிழ்வான ஆன்-சைட் இரண்டாம் நிலை செயலாக்கத்தை அனுமதிக்கிறது.
2. சிறிய அளவு கையாளுதல் மற்றும் தூக்குதலை எளிதாக்குகிறது; பல்துறை சட்டசபை முறைகள் (வெல்டிங் அல்லது போல்டிங்) அதிக கட்டுமான செயல்திறனை உறுதி செய்கின்றன.
3. நெகிழ்வான பிளவு மற்றும் சேர்க்கை விருப்பங்கள்; பல பட்டைகளை ஒன்றாகப் பயன்படுத்துவது ஒட்டுமொத்த சுமை தாங்கும் திறன் மற்றும் நிலைத்தன்மையை மேம்படுத்தலாம்.
1. சூடான உருட்டப்பட்ட "கருப்பு" (மில் அளவு) நிலையில் வழங்கப்படுகிறது; துரு அகற்றுதல், ஓவியம் வரைதல் மற்றும் ஹாட் டிப் கால்வனைசிங் போன்ற அரிப்பு எதிர்ப்பு சிகிச்சைகளுடன் இணக்கமானது; நிலையான உட்புற மற்றும் வெளிப்புற சூழல்களில் பயன்படுத்த ஏற்றது. 2. மிகவும் பல்துறை; இணைப்பிகள், ஆதரவுகள், உறை கட்டமைப்புகள், தண்டவாளங்கள் மற்றும் உட்பொதிக்கப்பட்ட பாகங்கள் போன்ற பல்வேறு துணை கூறுகளை உருவாக்குவதற்கு ஏற்றது.
அவற்றின் குறுக்கு வெட்டு வடிவம் காரணமாக, அவை வளைவு மற்றும் பக்கவாட்டு இடப்பெயர்ச்சிக்கு மட்டுப்படுத்தப்பட்ட எதிர்ப்பைக் கொண்டுள்ளன. அவை முதன்மையாக துணை சுமை தாங்கி, இணைக்கும் அல்லது வலுவூட்டும் கூறுகளாகச் செயல்படுகின்றன, மேலும் நீண்ட கால அல்லது அதிக-கடமை பயன்பாடுகளில் பெரிய சுமைகளை ஆதரிக்க முடியாது.
1. கூட்டு இணைப்பு மற்றும் வலுவூட்டல்: கால்வனேற்றப்பட்ட கட்டமைப்பு எஃகு கோணக் கம்பிகள் இணைப்புத் தகடுகள், விறைப்பான்கள் மற்றும் முதன்மை மற்றும் இரண்டாம் நிலை எஃகு உறுப்பினர்களுக்கு (பீம்கள் மற்றும் நெடுவரிசைகள் போன்றவை) இடையே பிளவு கூறுகளாக செயல்படுகின்றன, இது கூட்டு ஒருமைப்பாட்டை மேம்படுத்துகிறது.
2. பல்வேறு ஆதரவுகள் மற்றும் அடைப்புக்குறிகள்: குழாய் ஆதரவுகள், கேபிள் தட்டு அடைப்புக்குறிகள், உபகரண தளங்கள், பயன்பாட்டு காரிடார் ஆதரவுகள் மற்றும் கூரை ஆதரவுகள்.
3. அடைப்புகள் மற்றும் கட்டமைப்புகள்: தொழில்துறை ஆலைகளுக்கான சுவர்/கூரை பர்லின்கள், வண்ண-எஃகு உறைப்பூச்சுக்கான கட்டமைப்புகள், பகிர்வு சுவர் ஃப்ரேமிங் மற்றும் கதவு/ஜன்னல் பிரேம்கள்.
4. தண்டவாளங்கள், காவலரண்கள் மற்றும் ஏணிகள்: தொழிற்சாலை சுற்றளவு வேலிகள், படிக்கட்டு கைப்பிடிகள், நடைபாதை தண்டவாளங்கள், மேடை உறைகள் மற்றும் அணுகல் ஏணிகளுக்கான முக்கிய கூறுகள்.
5. உட்பொதிக்கப்பட்ட பாகங்கள் மற்றும் நங்கூரங்கள்: கட்டுமான உட்பொதிக்கப்பட்ட பாகங்கள், அடிப்படை தட்டு இணைப்பிகள் மற்றும் சுவர் இணைப்புகள்.
6. இலகுரக சட்டங்கள் மற்றும் தற்காலிக வசதிகள்: எளிய கொட்டகைகள், கட்டுமான தள பதுக்கல், தற்காலிக ஆதரவுகள் மற்றும் சாரக்கட்டு கூறுகள்.
7. எஃகு கட்டமைப்பு வலுவூட்டல்: எச்-பீம்கள், சேனல் ஸ்டீல், ஐ-பீம்கள் மற்றும் பிற கட்டமைப்பு உறுப்பினர்களுக்கு வலுவூட்டுதல், கட்டுதல் மற்றும் பக்கவாட்டு ஆதரவை வழங்குதல்.
1. தொழில்துறை கட்டிடங்கள்: தொழிற்சாலைகள், கிடங்குகள் மற்றும் பட்டறைகளில் உள்ள உபகரண தளங்களுக்கான ஆதரவு அமைப்புகள், உறை கட்டமைப்புகள் மற்றும் துணை பொருட்கள்.
2. முனிசிபல் இன்ஜினியரிங்: ரோடு காவலர்கள், தள பதுக்கல், விளம்பர பலகை கட்டமைப்புகள், முனிசிபல் பயன்பாட்டு வரி ஆதரவுகள் மற்றும் சிறிய நடைபாதைகள்.
3. M&E மற்றும் HVAC: மின் உற்பத்தி நிலையங்கள், இரசாயன வசதிகள் மற்றும் வணிக கட்டிடங்களில் காற்று குழாய்கள், நீர் குழாய்கள் மற்றும் கேபிள்களுக்கான சிறப்பு ஆதரவுகள் மற்றும் ஹேங்கர்கள்.
4. முன் தயாரிக்கப்பட்ட மற்றும் சிவில் கட்டிடங்கள்: பல அடுக்கு எஃகு கட்டமைப்புகள், மட்டு கட்டிடங்கள் மற்றும் எளிய வீட்டு அலகுகளுக்கான துணை கட்டமைப்புகள்.
5. கிடங்கு மற்றும் தளவாடங்கள்: இலகுரக அலமாரிகள், சேமிப்பக பகிர்வு அடுக்குகள் மற்றும் சேமிப்பு யார்டுகளுக்கான பாதுகாப்பு கட்டமைப்புகள். 6. பிற துறைகள்: கட்டுமான இயந்திரங்களுக்கான துணை கட்டமைப்புகள், கடல் துணை பொருட்கள், விவசாய இயந்திர சட்டங்கள் மற்றும் மின் பரிமாற்ற கோபுரங்களுக்கான துணை உறுப்பினர்கள்.
தரநிலை: GB/T 706-2016 (கால்வனேற்றப்பட்ட கட்டமைப்பு ஸ்டீல் ஆங்கிள் பார்கள்); சம-கால் மற்றும் சமமற்ற-கால் கோணங்களாக வகைப்படுத்தப்பட்டுள்ளது.
|
பொருள் தரம் |
மகசூல் வலிமை ReL (MPa) |
இழுவிசை வலிமை Rm (MPa) |
எலும்பு முறிவுக்குப் பின் நீளம் (%) |
விண்ணப்ப காட்சிகள் |
|
Q235B |
≥235 |
375-500 |
≥26 |
சாதாரண ஆதரவுகள், தண்டவாளங்கள், இணைக்கும் பாகங்கள், தற்காலிக கட்டிடங்கள் |
|
Q355B |
≥355 |
470-630 |
≥21 |
அதிக சுமை ஆதரவுகள், உறுப்பினர்களை வலுப்படுத்துதல், பெரிய சுமை கொண்ட மூட்டுகள் |
நெகிழ்ச்சியின் மாடுலஸ்: 2.06 × 10⁵ MPa; அறை வெப்பநிலை தாக்க ஆற்றல் ≥ 27 ஜே.
1. வகைப்பாடு மற்றும் பதவி
· சம-கால் கோணம்: கால் அகலங்கள் சமம்; பதவி: கால் அகலம் × கால் தடிமன் (எ.கா., ∠50×5).
· சமமற்ற கால் கோணம்: கால் அகலங்கள் வேறுபடுகின்றன; பதவி: நீண்ட கால் அகலம் × குறுகிய கால் அகலம் × கால் தடிமன் (எ.கா., ∠63×40×5).
2. பொதுவான சம-கால் கோணங்கள் (பொறியியலில் முதன்மை)
· ∠25×3, ∠30×3, ∠40×4
· ∠50×4, ∠50×5
· ∠63×5, ∠70×6
· ∠80×6, ∠90×8, ∠100×10
3. பொதுவான சமமற்ற கால் கோணங்கள்
∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6
1. நிலையான நிலையான நீளம்: 6m, 9m, 12m; விருப்ப வெட்டு கிடைக்கும்; நீளம் சகிப்புத்தன்மை ± 5 மிமீ.
2. வடிவ சகிப்புத்தன்மை: வளைவு ≤ ஒரு மீட்டருக்கு 2 மிமீ; மொத்த வளைவு ≤ மொத்த நீளத்தின் 0.2%; குறிப்பிடத்தக்க திருப்பம் இல்லை.
1. எல் வடிவ திறந்த பிரிவு; குறைந்த முறுக்கு மற்றும் நெகிழ்வு விறைப்பு; அச்சு சக்திகள், வெட்டு சக்திகள் மற்றும் உள்ளூர் வளைவு தருணங்களை எதிர்ப்பதற்கு ஏற்றது.
2. சம-கால் கோணங்களில் சமச்சீர் ஏற்றுதல் மற்றும் பெரும்பாலும் இருதரப்பு பிரேசிங் அல்லது சமச்சீர் ஆதரவுகள் பயன்படுத்தப்படுகின்றன; சமமற்ற கால் கோணங்கள் ஒரு திசை ஏற்றுதல் மூட்டுகளுக்கு ஏற்றது.
3. ஒரு தனி உறுப்பினரின் சுமை தாங்கும் திறன் குறைவாக உள்ளது; உறுப்பினர்களை ஒன்றிணைப்பது அல்லது குழுவாக்குவது ஒட்டுமொத்த விறைப்புத்தன்மையை மேம்படுத்தும்.
1. விநியோக நிலை: சூடான-உருட்டப்பட்ட, கருப்பு பூச்சு (மில் அளவுடன்).
2. வேலைத்திறன்: வெட்டுவது, துளைப்பது, வெல்ட் செய்வது மற்றும் வளைப்பது எளிது; தளத்தில் உற்பத்தி செய்ய வசதியானது.
3. மேற்பரப்பு பாதுகாப்பு: துரு அகற்றுதல் மற்றும் ஓவியம், ஹாட் டிப் கால்வனைசிங் அல்லது தூள் பூச்சு ஆகியவற்றுடன் இணக்கமானது; உட்புற மற்றும் வெளிப்புற சூழல்களுக்கு ஏற்றது.
1. பொருந்தக்கூடிய வெப்பநிலை வரம்பு: [நிமிடம்]°C முதல் [அதிகபட்சம்]°C வரை
2. அரிப்பு எதிர்ப்பு: அடிப்படை பொருளில் உள்ளார்ந்த அரிப்பு எதிர்ப்பு இல்லை; வெளிப்புற அல்லது அரிக்கும் சூழல்களுக்கு மேற்பரப்பு பாதுகாப்பு கட்டாயமாகும்.
3. இணைப்பு முறைகள்: வெல்டிங், நிலையான போல்டிங் அல்லது கால்வனேற்றப்பட்ட போல்டிங்குடன் இணக்கமானது.
|
தயாரிப்பு பெயர் |
விவரக்குறிப்பு |
கோட்பாட்டு எடை (கிலோ/மீ) |
விவரக்குறிப்பு |
கோட்பாட்டு எடை (கிலோ/மீ) |
|
ஆங்கிள் ஸ்டீல் |
253 |
1.124 |
808 |
9.658 |
|
254 |
1.459 |
8010 |
11.874 |
|
|
303 |
1.373 |
908 |
10.946 |
|
|
304 |
1.786 |
9010 |
13.476 |
|
|
403 |
1.852 |
9012 |
15.94 |
|
|
404 |
2.422 |
1008 |
12.276 |
|
|
405 |
2.967 |
10010 |
15.12 |
|
|
503 |
2.332 |
10012 |
17.898 |
|
|
504 |
3.059 |
10014 |
20.611 |
|
|
505 |
3.77 |
10016 |
23.257 |
|
|
1107 |
11.928 |
|||
|
506 |
4.465 |
1108 |
13.532 |
|
|
605 |
4.57 |
11010 |
16.69 |
|
|
606 |
5.42 |
11012 |
19.782 |
|
|
634 |
3.907 |
11014 |
22.809 |
|
|
635 |
4.822 |
1258 |
15.504 |
|
|
636 |
5.721 |
12510 |
19.133 |
|
|
638 |
7.469 |
12512 |
22.696 |
|
|
705 |
5.397 |
12514 |
26.193 |
|
|
706 |
6.406 |
14010 |
21.488 |
|
|
707 |
7.398 |
14012 |
25.522 |
|
|
708 |
8.373 |
14014 |
29.49 |
|
|
755 |
5.818 |
16012 |
29.391 |
|
|
756 |
6.905 |
16014 |
33.987 |
|
|
757 |
7.976 |
16016 |
38.518 |
|
|
758 |
9.03 |
16018 |
48.63 |
|
|
7510 |
11.089 |
18018 |
48.634 |
|
|
806 |
7.736 |
20024 |
71.168 |
