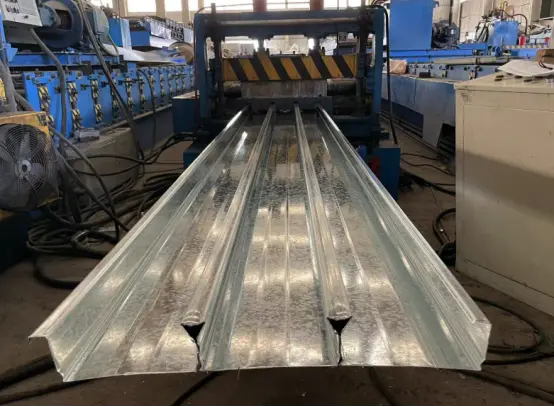

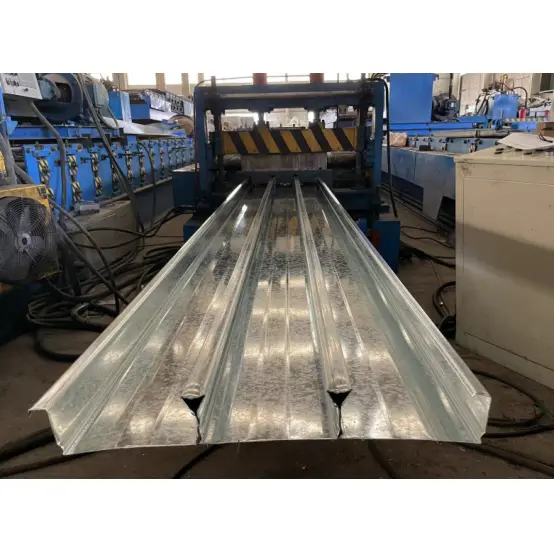

கட்டிடங்களுக்கான மூடிய ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்கள்

மூன்றாம் தலைமுறை விவரப்பட்ட ஸ்டீல் டெக்கிங் தயாரிப்பாக, கட்டிடங்களுக்கான க்ளோஸ்டு ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்கள், ஒருங்கிணைந்த வெட்டு விலா எலும்புகளுடன் முழுமையாக மூடப்பட்ட குழி அமைப்பைப் பயன்படுத்துகின்றன. அவை மூன்று முக்கிய நன்மைகளை வழங்கும் போது தரை அடுக்கின் கீழ் இழுவிசை வலுவூட்டல் கம்பிகளை முழுமையாக மாற்ற முடியும்: விரிவான ஃபார்ம்வொர்க்கின் தேவையை நீக்குதல், அடிப்பகுதியில் இருந்து சேதமில்லாத இடைநீக்கத்தை அனுமதிக்கிறது மற்றும் உள்ளார்ந்த உயர் தீ எதிர்ப்பை வழங்குகிறது. பேனல்கள், எண்ட் கேப்கள், சஸ்பென்ஷன் ஹார்டுவேர் மற்றும் இன்டர்லாக் டூல்களை உள்ளடக்கிய ஒரு விரிவான தொகுப்பை HAISHENG வழங்குகிறது - துண்டு துண்டான கொள்முதல், திறனற்ற ஆன்-சைட் ஸ்டட் வெல்டிங், நிறுவலின் போது கால்வனேற்றப்பட்ட பூச்சு சேதம், மற்றும் நீண்ட கால விரிசல் போன்ற பொதுவான கட்டுமான சிக்கல்களை திறம்பட தீர்க்கிறது.

தயாரிப்பு வரையறை

1. கட்டிடங்களுக்கான மூடிய ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்கள் (குறியீடு: YXB):

குளிர்-ரோல் உருவாக்கம் மூலம் அதிக வலிமை கொண்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு கீற்றுகளால் செய்யப்பட்ட மூன்றாம் தலைமுறை நிரந்தர விவரப்பட்ட எஃகு அடுக்கு அடி மூலக்கூறு. இது முழுமையாக இணைக்கப்பட்ட ஒன்றோடொன்று இணைக்கப்பட்ட விலா எலும்புகள் மற்றும் முன்-உருவாக்கப்பட்ட வெட்டு-எதிர்ப்பு விலா எலும்புகளைக் கொண்டுள்ளது. கட்டுமானத்தின் போது, ​​காஸ்ட்-இன்-ப்ளேஸ் கான்கிரீட்டிற்கான நிரந்தர ஃபார்ம்வொர்க்காக இது செயல்படுகிறது; சேவை கட்டத்தின் போது, ​​எஃகு முழுவதுமாக கான்கிரீட்டில் உட்பொதிக்கப்பட்டு, ஸ்லாப்பின் அடிப்பகுதிக்கு முதன்மை இழுவிசை வலுவூட்டலாக செயல்படுகிறது, இது ஒரு கூட்டு எஃகு-கான்கிரீட் சுமை தாங்கும் கட்டமைப்பை உருவாக்குகிறது. இந்த வடிவமைப்பு திறந்த-விலா எலும்பு அல்லது அரை-திறந்த (சுருக்கமான-திறப்பு) விலா அமைப்புகளிலிருந்து வேறுபடுகிறது.

2. மாதிரி பெயரிடும் மாநாடு:

YXB - விலா உயரம் - விலா சுருதி - பயனுள்ள அகலம் (மிமீ)

மெயின்ஸ்ட்ரீம் நிலையான மாதிரிகள்:

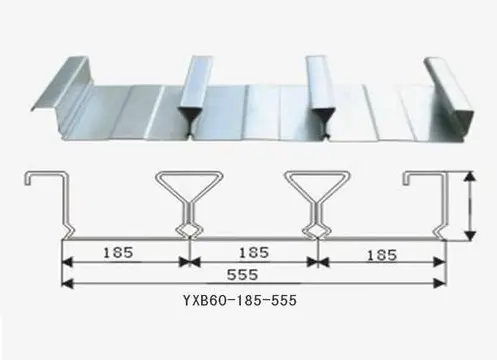

YXB65-170-510, YXB65-185-555, YXB66-240-720 (சந்தையில் உள்ள மூன்று மேலாதிக்க சுயவிவரங்கள்)

3. அடிப்படை பொருள் விவரக்குறிப்புகள்

1) அடிப்படை தாள்: S350GD/S420GD+Z உயர்-வலிமை கொண்ட ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு; மகசூல் வலிமை ≥350 MPa; நிலையான தடிமன்கள்: 0.75/0.8/1.0/1.2 மிமீ (மூடிய-விலா சுயவிவரங்கள் அரிதாக 1.2 மிமீக்கு மேல்).

2) கால்வனேற்றப்பட்ட பூச்சு: உள்நாட்டுப் பகுதிகளுக்கு Z120 g/m²; ஈரமான கடலோரப் பகுதிகளுக்கு Z275 g/m²; அடிப்படை பொருள் தரநிலை: GB/T 2518.

3) கட்டமைப்பு அம்சங்கள்: முழுமையாக பிளாட் மற்றும் மூடப்பட்ட கீழே; சீல் செய்யப்பட்ட விலா துவாரங்கள்; மேற்பரப்பில் வெட்டு-எதிர்ப்பு பள்ளங்கள் ஒன்றுடன் ஒன்று; கான்கிரீட் விலா எலும்புகளை முழுமையாக இணைக்கிறது; திறந்த-விலா சுயவிவரங்களை விட பிணைப்பு மற்றும் வெட்டு எதிர்ப்பு மிகவும் உயர்ந்தது.

4. விண்ணப்ப காட்சிகள்

உயரமான அலுவலக கட்டிடங்கள், வணிக வளாகங்கள், மருத்துவமனைகள், தரவு மையங்கள், கனரக உபகரண தளங்கள் மற்றும் அடர்த்தியான பயன்பாட்டு குழாய்கள் கொண்ட கூரை திட்டங்கள்.

5. அடிப்படை பொருள் தேர்வு மற்றும் தரப்படுத்தல்

பேனல் தடிமன் தேர்வு பற்றிய குறிப்புகள்: மூடிய சுயவிவர டெக்கிங் அதிக கட்டமைப்பு விறைப்புத்தன்மையை வழங்குகிறது; 1.2 மிமீக்கு மேல் தடிமன் அரிதாகவே தளத்தில் பயன்படுத்தப்படுகிறது. 0.75/0.8 மிமீ பேனல்கள் குறைந்த சுமைகள் அல்லது அடர்த்தியான உச்சவரம்பு இடைநீக்கங்களைக் கொண்ட பகுதிகளுக்குப் பயன்படுத்தப்படுகின்றன; 1.0/1.2மிமீ பேனல்கள் உயரமான திட்டங்களுக்கான நிலையானது; கூடுதல் தடிமனான பேனல்கள் தனிப்பயன் ஆர்டர் மூலம் மட்டுமே கிடைக்கும் (10-வேலை நாள் முன்னணி நேரம்).

6. கால்வனேற்றப்பட்ட பூச்சு தீர்வுகள் சுற்றுச்சூழல் நிலைமைகளுக்கு பொருந்தும்

- உலர் உட்புற சூழல்கள்: Z120g/m² இருபக்க ஹாட்-டிப் கால்வனைசிங்; வடிவமைப்பு சேவை வாழ்க்கை 28 ஆண்டுகள்.

- கரையோர (உப்பு தெளிப்பு) அல்லது ஈரமான நிலத்தடி இடைவெளிகள்: Z275g/m² இரட்டை பக்க ஹாட்-டிப் கால்வனைசிங்; குளோரைடு அயனி அரிப்பை எதிர்க்கும்.

- சுவடு இரசாயன அரிக்கும் தன்மை கொண்ட சூழல்கள்: AZ150 Al-Zn அலாய் பூசப்பட்ட அடிப்படை பொருள்; ஸ்டாண்டர்ட் ஹாட் டிப் கால்வனைசிங் உடன் ஒப்பிடும்போது உயர்ந்த அமிலம் மற்றும் கார எதிர்ப்பு.

7. மெயின்ஸ்ட்ரீம் சுயவிவரங்களுக்கான வடிவியல் பரிமாண சகிப்புத்தன்மை அட்டவணை

விரிவான ஒருங்கிணைந்த ஆதரவு அமைப்பு

3.1 நிலையான தொழிற்சாலை-வழங்கப்பட்ட பாகங்கள்

1. மூடிய சுயவிவர டெக்கிங்கிற்கான பிரத்யேக எண்ட் கேப்கள்: பீம்-எண்ட் கேப்ஸ் மற்றும் சைட்-எட்ஜ் கேப்ஸ் ஆகியவை அடங்கும்; நிலையான உயரம் 65 மிமீ; துத்தநாக பூச்சு விவரக்குறிப்புகள் டெக்கிங் பேனல்களுடன் சரியாக பொருந்துகின்றன. பீம்/ஸ்லாப் முனைகளில் நிறுவுவது தொழிலாளர் செலவைக் குறைக்க தெளிவான இடைவெளி ≤2.8mக்கு விருப்பமானது (இந்த விலக்கு திறந்த சுயவிவர டெக்கிங்கிற்கு பொருந்தாது).

2. தனிப்பயன் விளிம்பு டிரிம் கூறுகள்: எல்-வகை மற்றும் Z-வகை கால்வனேற்றப்பட்ட விளிம்பு டிரிம் (0.6-0.75 மிமீ தடிமன்); உயர மாற்றங்கள், ஸ்லாப் ஓவர்ஹாங்க்கள் மற்றும் உபகரண திறப்புகளைச் சுற்றியுள்ள விளிம்புகளுக்கு ஏற்றது.

3. கூட்டு சீல் பொருட்கள்: மூடிய செல் நுரை சீல் பட்டைகள்; கான்கிரீட் குழம்பு கசிவைத் தடுக்க பக்கவாட்டு இணைப்பு மூட்டுகளில் செருகப்பட்டது.

3.2 ஆன்-சைட் கட்டமைப்பு இணைப்பு பாகங்கள்

1. ஷீயர் கனெக்டர்கள்: பீங்கான் ஃபெரூல்களுடன் ML15 உருளைத் தலை ஸ்டுட்கள்; 0.75-0.8mm பேனல்களுக்கு Φ16; 1.0–1.2மிமீ பேனல்களுக்கு Φ19. மூடிய சுயவிவர அடுக்குகளுக்கான ஸ்டட் இடைவெளியை 15% அதிகரிக்கலாம்; எஃகு நுகர்வு திறந்த சுயவிவர அடுக்குகளை விட குறைவாக உள்ளது.

2. பேனல் இன்டர்லாக்கிங்/ஃபிக்சிங்: ST6.3 flange சுய-துளையிடும் திருகுகள் + தொழில்முறை மூடிய டெக் சீமிங் இடுக்கி; பேனல் மேற்பரப்பில் கால்வனேற்றப்பட்ட பூச்சுகளைப் பாதுகாக்க ஸ்பாட் வெல்டிங்கிற்குப் பதிலாக மெக்கானிக்கல் சீமிங் பயன்படுத்தப்படுகிறது.

3. அழிவில்லாத சஸ்பென்ஷன் பாகங்கள்: டோவ்டெயில் கொக்கி ஹேங்கர்கள்; துளையிடல் அல்லது வெல்டிங் தேவையில்லை - அவை பேனலின் அடிப்பகுதியில் உள்ள மூடிய பள்ளங்களில் நேரடியாக ஒடிகின்றன. ஒற்றை-புள்ளி சுமை திறன் ≥ 1.2 kN; தீ மதிப்பிடப்பட்ட காற்று குழாய்கள், குறைந்த மின்னழுத்த கேபிள் தட்டுகள் மற்றும் இடைநிறுத்தப்பட்ட உச்சவரம்பு கட்டமைப்புடன் இணக்கமானது.

3.3 வலுவூட்டல் மற்றும் உறுதியான ஒருங்கிணைப்பு

இரட்டை அடுக்கு வலுவூட்டலை கட்டாயப்படுத்தும் திறந்த-சுயவிவர தளங்கள் போலல்லாமல், மூடிய சுயவிவர தளங்கள் தொடர்ச்சியான கீழ்-அடுக்கு இழுவிசை வலுவூட்டலின் தேவையை நீக்குகின்றன. மேல் அடுக்கு HRB400 கிராக்-கட்டுப்பாட்டு வலுவூட்டல் (எதிர்மறை வளைக்கும் தருணங்களுக்கு) மற்றும் திறப்புகளைச் சுற்றி ரேடியல் வலுவூட்டல் மட்டுமே தேவை. ஒட்டுமொத்த எஃகு நுகர்வு 25%–40% குறைக்கப்படுகிறது, மேலும் அனைத்து வலுவூட்டல் வடிவமைப்புகளும் CECS273 சரிபார்ப்புத் தேவைகளுக்கு இணங்குகின்றன.

3.4 தற்காலிக கரை மற்றும் வெட்டு-விளிம்பில் அரிப்பு பாதுகாப்பு

1. தற்காலிக ஷோரிங்: Φ48 எஃகு குழாய் முட்டுகள்; அதே தடிமன் கொண்ட திறந்த சுயவிவர அடுக்குகளுடன் ஒப்பிடும்போது ஆதரவு இடைவெளி 0.6-0.8 மீ அதிகரிக்கப்பட்டுள்ளது, பெரிய தரைத் தட்டுகளுக்கு முழு-பகுதி சாரக்கட்டு தேவையை நீக்குகிறது.

2. கட்-எட்ஜ் பாதுகாப்பு: பிளாஸ்மா வெட்டும் நுகர்பொருட்கள் + துத்தநாகம் நிறைந்த பழுதுபார்க்கும் வண்ணப்பூச்சு; வெட்டப்பட்ட மேற்பரப்பில் முன்கூட்டியே துருப்பிடிப்பதைத் தடுக்க அனைத்து வெட்டு விளிம்புகளும் துத்தநாகம் நிறைந்த வண்ணப்பூச்சுடன் பூசப்பட வேண்டும்.

திறந்த சுயவிவரம் மற்றும் குறைக்கப்பட்ட-திறப்பு (டோவ்டெயில்) தரை தளங்களிலிருந்து வேறுபடுத்திகள்

4.1 கட்டிடங்களுக்கான மூடிய ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்களின் முக்கிய நன்மைகள்

1. நீண்ட இடைவெளிகள் மற்றும் ஃபார்ம்வொர்க் இல்லாத கட்டுமானம் மூலம் செலவு சேமிப்பு: பெட்டி போன்ற மூடிய குழி உயர்ந்த நெகிழ்வு விறைப்புத்தன்மையை வழங்குகிறது. 1.0 மிமீ YXB65 பேனல் 3.4 மீ வரை ஆதரிக்கப்படாத இடைவெளியை அனுமதிக்கிறது (திறந்த சுயவிவர அடுக்குகளுக்கான 2.5 மீ வரம்புடன் ஒப்பிடும்போது), சாரக்கட்டு வாடகை மற்றும் 10,000 m² தரையிறக்கத்திற்கு 62% தொழிலாளர் செலவுகளைக் குறைக்கிறது.

2. முழு இடைநிறுத்தப்பட்ட உச்சவரம்பு செயல்முறை முழுவதும் செலவு சேமிப்பு: கீழ்புறம் முற்றிலும் தட்டையானது, நீண்டுகொண்டிருக்கும் விலா எலும்புகள் இல்லாமல், சிமெண்ட் மோட்டார் சமன் செய்வதற்கான தேவையை நீக்குகிறது. அழிவில்லாத கிளிப்-ஆன் ஹேங்கர்கள் கால்வனேற்றப்பட்ட பூச்சுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது மற்றும் அடுத்தடுத்த துருப்பிடிப்பதைத் தடுக்கிறது, உச்சவரம்பு நிறுவல் அட்டவணையை 20% குறைக்கிறது.

3. இயல்பாகவே தீ-எதிர்ப்பு (பூச்சு தேவையில்லை): விலா எலும்புகள் முழுமையாக கான்கிரீட்டில் இணைக்கப்பட்டுள்ளன; 110mm ஒரு நிலையான ஸ்லாப் தடிமன் 1.5-2 மணிநேர தீ தடுப்பு மதிப்பீட்டை அடைகிறது. உயர்தர திட்டங்களுக்கு தீ-எதிர்ப்பு பூச்சுகள் தேவையில்லை, சிறப்பு தீ பாதுகாப்பு ஆய்வுகளுடன் தொடர்புடைய செலவுகளை நீக்குகிறது.

4. அதிர்வு மற்றும் சிதைவு நிலைத்தன்மை: திறந்த ட்ரெப்சாய்டல் சுயவிவரங்களுடன் ஒப்பிடும்போது மூடிய குறுக்குவெட்டுகள் உயர்ந்த முறுக்கு மற்றும் காற்று உறிஞ்சும் எதிர்ப்பை வழங்குகின்றன; இயந்திர அறைகள் அல்லது கூரை அடுக்குகளில் இருந்து நீண்ட கால அதிர்வு மேற்பரப்பு தாழ்வுகள் அல்லது எஃகு நீக்கம் ஏற்படாது.

5. குறைந்த ஆன்-சைட் கசிவு மற்றும் பொருள் இழப்பு: மெக்கானிக்கல் இன்டர்லாக்கிங் மற்றும் சீல் ஸ்ட்ரிப்ஸ் மூலம் இரட்டை கசிவு-தடுப்பு, ஆன்-சைட் கான்கிரீட் இழப்பு விகிதத்தை <1% இல் விளைவிக்கிறது, இது திறந்த சுயவிவர டெக்கிங்குடன் தொடர்புடைய 8%–12% இழப்பு விகிதத்தை விட மிகக் குறைவு.

4.2 குறைபாடுகள் மற்றும் ஆன்-சைட் தீர்வு தீர்வுகள்

1. முதன்மைப் பொருட்களுக்கான அதிக யூனிட் விலை: அதே தடிமன் மற்றும் விலா உயரத்திற்கு, மூலப்பொருளின் வளர்ந்த அகலம் அதிகமாக உள்ளது, இதன் விளைவாக திறந்த சுயவிவர டெக்கிங்குடன் ஒப்பிடும்போது ஒரு சதுர மீட்டருக்கு அதிக விலை கிடைக்கும். பரிகாரம்: வலுவூட்டல் எஃகு, சாரக்கட்டு மற்றும் தீ தடுப்பு பூச்சுகளை நீக்குதல் ஆகியவற்றின் மீதான சேமிப்புகள் மொத்த சிவில் கட்டுமான செலவில் 8%–12% குறைப்பை ஏற்படுத்துகின்றன.

2. பெரிய திறப்புகளை வெட்டுவதில் சிரமம்: மூடப்பட்ட உள் குழி பெரிய திறப்புகளை நேரடியாக வாயு வெட்டுவதைத் தடுக்கிறது. பரிகாரம்: உபகரணங்களுக்கான திறப்புகளை தொழிற்சாலை முன் தயாரித்தல், தளத்தில் செய்யப்பட்ட குழாய்கள்/வழித்தடங்களுக்கான சிறிய திறப்புகள் மட்டுமே.

3. குறைந்த வீரியமான வெல்டிங் செயல்திறன்: குழிவுக்குள் வரையறுக்கப்பட்ட வேலை இடம், ஒவ்வொரு ஸ்டூட் வெல்டிங் செய்ய தேவையான நேரத்தை 12% அதிகரிக்கிறது. மறுசீரமைப்பு நடவடிக்கைகள்: HAISHENG பூர்வாங்க தளவமைப்பு வரைபடங்களை வழங்குகிறது மற்றும் கட்டுமானத் திறனை மேம்படுத்த ஸ்டட் இடத்தை மேம்படுத்துகிறது.

4.3 மூன்று அடுக்கு வகைகளுக்கான இறுதித் தேர்வு ஒப்பீட்டு அட்டவணை

- திறந்த தளம்: செலவு உணர்திறன் திட்டங்கள், அதிக அளவிலான பயன்பாட்டு ஊடுருவல்கள், ≤2.5மீ இடைவெளியுடன் உட்புற மெஸ்ஸானைன்கள்.

- மூடிய தளம்: உயரமான பொது கட்டிடங்கள், தரவு மையங்கள்; ஃபார்ம்வொர்க் தேவையில்லை; அதிக தீ தடுப்பு தேவைகள்; பெரிய பகுதி இடைநிறுத்தப்பட்ட உச்சவரம்பு திட்டங்கள்.

- உள்தள்ளப்பட்ட டெக்: சமநிலையான செலவு மற்றும் செயல்திறன்; சிறிய முதல் நடுத்தர வணிக வளாகங்கள்; நடுத்தர அளவிலான வணிகத் தரை அடுக்குகள்.

தொழிற்சாலை முழுவதும் இறுதி முதல் இறுதி வரை தரக் கட்டுப்பாட்டு செயல்முறை

5.1 நுழைந்தவுடன் மூலப்பொருட்களின் இரட்டை சரிபார்ப்பு

- ஆவணச் சரிபார்ப்பு: எஃகு ஆலை மற்றும் மூன்றாம் தரப்பு துத்தநாக ஒட்டுதல் சோதனை அறிக்கைகளிலிருந்து கட்டிடங்கள் சான்றிதழ்களுக்கான மூடிய ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்களின் அசல் பொருளைச் சரிபார்த்தல்; மறுசுழற்சி செய்யப்பட்ட அல்லது மீண்டும் கால்வனேற்றப்பட்ட எஃகு சுருள்களை நிராகரித்தல்.

- உடல் புள்ளி சரிபார்ப்புகள்: தடிமன் சகிப்புத்தன்மை, ஸ்ட்ரிப் கேம்பர் (வளைவு) மற்றும் பூச்சு குறைபாடுகள் (வெற்று புள்ளிகள்) ஆகியவற்றை சரிபார்க்க ஒவ்வொரு 4 சுருள்களிலும் 1 ரேண்டம் மாதிரிகள்; இணங்கவில்லை என்றால் முழு சுருள்களும் திருப்பி அனுப்பப்படும்.

- ஃபீடிங் சீரமைப்பு: ஃபோட்டோ எலக்ட்ரிக் தானியங்கி சீரமைப்பு அன்கோயிலர் ஸ்ட்ரிப் விலகலை ≤1mm க்கு கட்டுப்படுத்துகிறது, உருவாக்கம் மற்றும் இன்டர்லாக் செய்யும் போது சாய்வதைத் தடுக்கிறது.

5.2 மேற்பரப்பு முன் சிகிச்சை மற்றும் தனியுரிம முன் குத்துதல் செயல்முறை

- க்ளோஸ்டு-டெக் குறிப்பிட்ட ஷீயர்-கீ குத்துதல் (ஓப்பன்-டெக் தயாரிப்பில் காணப்படாத ஒரு செயல்முறை): ± 0.3 மிமீ சகிப்புத்தன்மை கட்டுப்பாட்டுடன் வலைப் பகுதியில் வெட்டு விசைகளைத் தொடர்ந்து குத்துதல், எஃகு-கான்கிரீட் பிணைப்பு பகுதியை 35% க்கும் அதிகமாக அதிகரிக்கிறது; குத்திய பிறகு உயர் அழுத்த தூசியை அகற்றுவது எதிர்காலத்தில் கான்கிரீட் வெற்றிடங்கள்/நீக்கத்தைத் தடுக்க துளைகளில் இருந்து துத்தநாக கசடுகளை அழிக்கிறது.

5.3 மூன்று-நிலை முற்போக்கான குளிர்-ரோல் இன்டர்லாக் உருவாக்கம்

1. முன்-வளைத்தல் (1-6 உருளைகள்): அடிப்படைத் தகட்டைத் தட்டையாக்குதல், விலாச் சுவர் கோணங்களை முன்-வடிவமைத்தல் மற்றும் வளைக்கும் அழுத்தத்தை நீக்குதல்.

2. விலா உருவாக்கம் (7-10 உருளைகள்): வடிவமைப்பு விவரக்குறிப்புகளுக்கு விலா உயரத்தை உயர்த்துதல் மற்றும் இன்டர்லாக் மடிப்புக்கான கொடுப்பனவை ஒதுக்குதல்.

3. மூடிய பூட்டுதல் (11-16 உருளைகள்): உள் இண்டர்லாக் மடிப்புக்கான இரு-திசை ரோல்-அழுத்துதல்; தையல் இடைவெளி ≤0.2mm, எதிர்கால நீர் கசிவு அல்லது விரிசல் தடுக்கும்.

- நிகழ்நேர ஆன்லைன் CCD காட்சி ஆய்வு: ஒவ்வொரு 30 வினாடிகளுக்கும் தானியங்கி பரிமாண சரிபார்ப்பு; இணங்காத பேனல்கள் தானாகவே நிராகரிக்கப்படும் மற்றும் அடுத்தடுத்த நிலைகளுக்குச் செல்வதில் இருந்து தடுக்கப்படும்.

5.4 வெட்டுதல், முடித்தல் மற்றும் இறுதி தொழிற்சாலை ஆய்வு

- பறக்கும் மரக்கட்டை வெட்டுதல்: சர்வோ-கட்டுப்படுத்தப்பட்ட நீளம் வெட்டுதல்; 12மீ வரையிலான பேனல்களுக்கு நீள சகிப்புத்தன்மை ≤±2மிமீ; வெட்டப்பட்ட விளிம்புகளில் துத்தநாக அடுக்கு சிதறாது; விளிம்பு கர்லிங் இல்லை.

- வெட்டு-விளிம்பில் அரிப்பு பாதுகாப்பு: கைமுறையாக நீக்குதல், அதைத் தொடர்ந்து துத்தநாகம் நிறைந்த டச்-அப் பெயிண்ட் வெட்டப்பட்ட பரப்புகளில் பயன்படுத்தப்படுதல் - மூடிய விலா எலும்புகளை அலங்கரிப்பதற்கான ஒரு கட்டாய தொழிற்சாலை செயல்முறை.

- ஆறு-உருப்படி இறுதி ஆய்வு: வடிவியல் பரிமாணங்கள், மடிப்பு தோற்றம், பூச்சு ஒட்டுதல், நெகிழ்வு செயல்திறன், சீட்டு எதிர்ப்பு மற்றும் சேமிப்பு பாதுகாப்பு; நெகிழ்வு சோதனை மாதிரிகள் தோராயமாக தேர்ந்தெடுக்கப்பட்டு ஒவ்வொரு 5,000 m² க்கும் சோதனைக்கு அனுப்பப்படுகின்றன.

இயந்திர அளவுருக்கள்

6.1 YXB65-170-510 பிரிவு இயந்திர அளவுருக்கள்

6.2 ஆதரிக்கப்படாத தெளிவான இடைவெளி மற்றும் சுமை திறன்

YXB65 தொடர்: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

YXB50 தொடர்: 0.8mm≤2.8m, 1.0mm≤3.2m

அனுமதிக்கக்கூடிய சீரான சுமை(L=3.0m): 9~11kN/㎡(ஈரமான கான்கிரீட் + கட்டுமான நேரடி சுமை)

6.3 முக்கிய ஆயுள் மற்றும் தீ அளவுருக்கள்

இடைமுக சீட்டு எதிர்ப்பு: ≥18kN/m, நீண்ட கால பயன்பாட்டில் நீக்கம் இல்லை

தீ எதிர்ப்பு: 1.5 ~ 2.0h தீயில்லாத பூச்சு இல்லாமல்

சேவை வாழ்க்கை: கடலோர துருப்பிடிக்காத சூழலில் Z275 பூச்சுக்கு 30 ஆண்டுகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: கட்டிடங்களுக்கான மூடிய ஸ்டீல் ஃப்ளோர் டெக்கிங் பேனல்கள் கீழே உள்ள வலுவூட்டல் கம்பிகளை முழுமையாக மாற்ற முடியுமா?

A: அவை JG/T363 தரநிலைக்கு இணங்கினால், S350GD பேஸ்-மெட்டீரியல் மூடிய-விலாப் பேனல்கள் (65 மிமீ விலா உயரம்) ஸ்லாபிற்கான முதன்மை இழுவிசை வலுவூட்டலின் 100% என கணக்கிடப்படலாம், இது வரைதல் ஒப்புதல் சிக்கல்களை ஆபத்தில்லாமல் முற்றிலும் அகற்ற அனுமதிக்கிறது. அடித்தள கூரை அடுக்குகள் மற்றும் உயர்த்த-எதிர்ப்பு கூரை அடுக்குகளுக்கு மட்டுமே ஒரு சிறிய அளவு துணை கட்டமைப்பு கீழே வலுவூட்டல் தேவைப்படுகிறது; நிலையான உள்துறை தரை அடுக்குகள் இல்லை.

Q2: மூடிய-விலா பேனல்களின் அடிப்பகுதியில் இருந்து குழாய்களை இடைநிறுத்துவது எதிர்கால பராமரிப்பின் போது ஸ்லாப் கட்டமைப்பை சேதப்படுத்துமா?

ப: இல்லை. பிரத்யேக டோவ்டெயில் கிளிப்புகள், துளைகளை துளையிடாமல் அல்லது கால்வனேற்றப்பட்ட பூச்சு மற்றும் எஃகின் சுமை தாங்கும் குறுக்குவெட்டு ஆகியவற்றை சமரசம் செய்யாமல் பேனலின் அடிப்பகுதியில் உள்ள மூடிய பள்ளங்களுக்குள் பூட்டப்படுகின்றன; குழாய்களை மாற்றலாம் அல்லது விருப்பப்படி அகற்றலாம். 1.2 kN வரை ஒற்றை-புள்ளி இடைநீக்க சுமைகளுக்கு இணக்கம் பராமரிக்கப்படுகிறது; இந்த வரம்பை மீறும் சுமைகளுக்கு ஸ்லாப் வலுவூட்டலுக்கு பதிலாக கூடுதல் இடைநீக்க புள்ளிகள் தேவை.

Q3: கடலோர, அதிக ஈரப்பதம் உள்ள சூழல்களில் மூடிய-விலா பேனல்களின் வெட்டு விளிம்புகளுக்கு நீண்ட கால அரிப்பு பாதுகாப்பை எவ்வாறு அடையலாம்?

ப: துத்தநாகம் நிறைந்த வண்ணப்பூச்சின் ஆரம்ப பூச்சு தொழிற்சாலையில் பயன்படுத்தப்படுகிறது; ஆன்-சைட் வெட்டுக்குப் பிறகு இரண்டாவது கோட் குளிர்-ஸ்ப்ரே துத்தநாக பூச்சு பயன்படுத்தப்பட வேண்டும் (சாதாரண துரு எதிர்ப்பு வண்ணப்பூச்சு தடைசெய்யப்பட்டுள்ளது). கூடுதலாக, விலா எலும்புத் துவாரங்களுக்குள் ஈரப்பதம் நுழைவதைத் தடுக்க, எஃகு கற்றைகளுடன் ஒன்றுடன் ஒன்று பேனல் முனைகளை அரிப்புக்கு எதிராக சீல் வைக்க வேண்டும்; இந்த சீல் முக்கிய எஃகு கட்டமைப்பின் அரிப்பு பாதுகாப்புடன் ஒரே நேரத்தில் பரிசோதிக்கப்படும்.

Q4: ஸ்டட் வெல்டிங்கிற்கான குறைந்த இடைவெளியில் குளிர் பற்றவைப்புகளை எவ்வாறு சரிசெய்வது?

A: மூடிய விலா முனைகள் வெல்டிங் கன் கோணத்தை கட்டுப்படுத்துகின்றன, இதன் விளைவாக தோராயமாக 3%–5% முழுமையற்ற இணைவு விகிதம் ஏற்படுகிறது. மறுசீரமைப்பு நடவடிக்கைகள்: குறுகிய செராமிக் ஃபெரூல்களை மாற்றவும் மற்றும் வெல்டிங் தற்போதைய அளவுருக்களை சரிசெய்யவும்; குளிர் வெல்ட்கள் (முழுமையற்ற இணைவு) கொண்ட ஸ்டுட்கள் அகற்றப்பட்டு மீண்டும் பற்றவைக்கப்பட வேண்டும் - வலுவூட்டலுக்கான பேட்ச் வெல்டிங் தடைசெய்யப்பட்டுள்ளது.

Q5: மூடிய சுயவிவர டெக்கிங் மற்றும் திறந்த சுயவிவர டெக்கிங்கின் மொத்த செலவுகள் எந்த கட்டத்தில் சமமாகின்றன?

A: மூடிய சுயவிவர டெக்கிங் பின்வரும் அளவுகோல்களை பூர்த்தி செய்யும் திட்டங்களுக்கு குறைந்த மொத்த செலவை வழங்குகிறது: ஒற்றை இடைவெளி > 3 மீ, இடைநிறுத்தப்பட்ட உச்சவரம்பு பகுதி > மொத்தத்தில் 70% மற்றும் தீ தடுப்பு தேவைகள் ≥ 1.5 மணிநேரம். முதன்மைப் பொருளின் யூனிட் விலை அதிகமாக இருந்தாலும், சாரக்கட்டு, தீப் புகாத பூச்சு, உச்சவரம்பு சமன் செய்தல் மற்றும் வலுவூட்டல் எஃகு ஆகியவற்றின் சேமிப்புகள் 8%–12% மொத்த செலவைக் குறைக்கிறது; மாறாக, சிறிய அளவிலான மெஸ்ஸானைன் பயன்பாடுகளுக்கு திறந்த-சுயவிவர டெக்கிங் சிறந்த செலவு-செயல்திறனை வழங்குகிறது.
