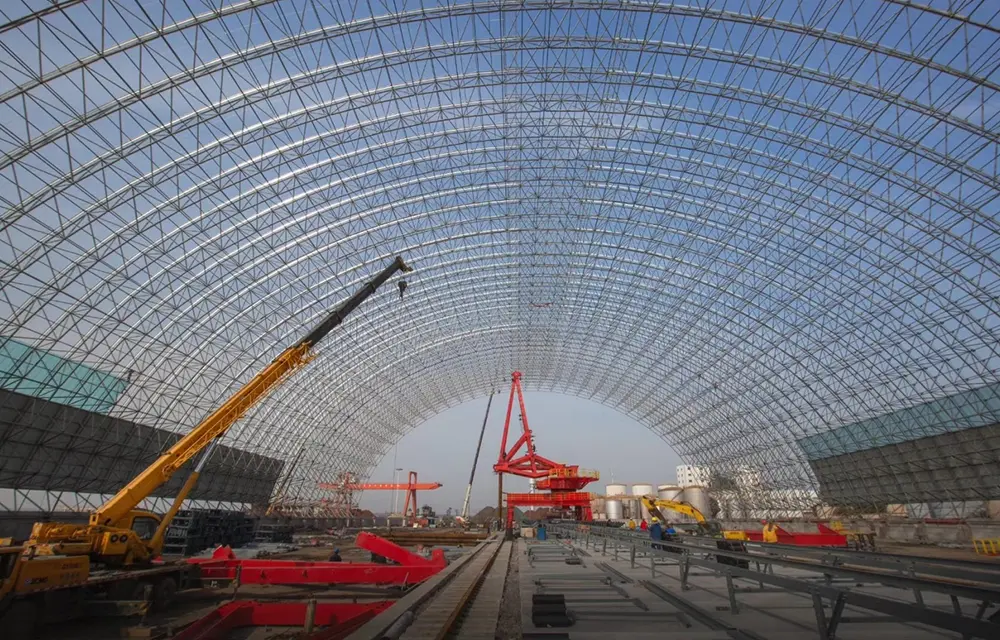

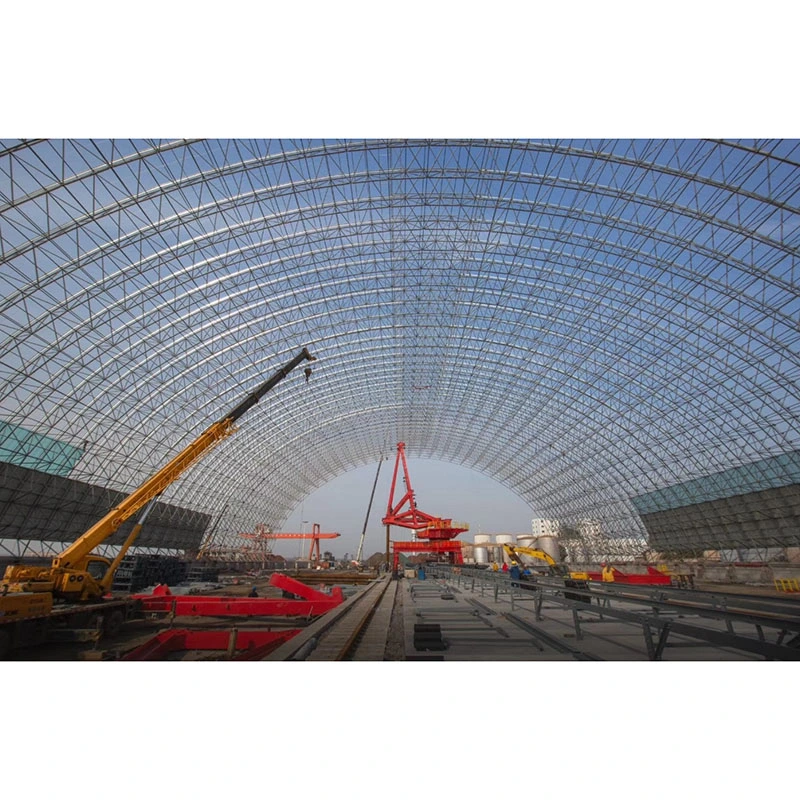

வழக்கமான பிளாட் ஸ்பேஸ் பிரேம்கள் அல்லது போர்டல் ரிஜிட் பிரேம்கள் போலல்லாமல், லாங் ஸ்பான் ஸ்டீல் லட்டு ஷெல் அமைப்பு வளைந்த இடஞ்சார்ந்த கட்டம் சுமை தாங்கும் அமைப்பைப் பயன்படுத்துகிறது. தட்டையான கட்டமைப்புகள் முதன்மையாக வளைக்கும் செயலை நம்பியிருந்தாலும், இந்த அமைப்பு ஷெல்-ஆர்ச் உந்துதல் மற்றும் இடஞ்சார்ந்த உறுப்பினர்களின் அச்சு நடவடிக்கை ஆகியவற்றின் மூலம் சுமை தாங்கும் திறனை அடைகிறது.
இந்த அமைப்பு வெறுமனே தனிப்பட்ட உறுப்பினர்களின் கூட்டமாக இல்லாமல், கட்டமைப்பு முனைகள், நெகிழ் தாங்கு உருளைகள், உந்துதல்-எதிர்ப்பு அடித்தள கூறுகள், கூரை உறைகள் மற்றும் மின்னல்/அரிப்பு பாதுகாப்பு ஆகியவற்றை உள்ளடக்கிய ஒரு முழுமையான, ஒருங்கிணைந்த தீர்வாகும். இது குறிப்பாக 60 மீட்டர் இடைவெளியில் உள்ள நெடுவரிசை இல்லாத கூரைகள், சிக்கலான வளைந்த வடிவவியல் மற்றும் அதிக காற்று மற்றும் பனி சுமைகளுக்கு உட்பட்ட தளங்களுடன் தொடர்புடைய கட்டமைப்பு சவால்களை எதிர்கொள்ள வடிவமைக்கப்பட்டுள்ளது. கட்டடக்கலை அழகியலை நீண்ட கால செயல்பாட்டுப் பாதுகாப்போடு சமநிலைப்படுத்துவது, அதி-பெரிய அளவிலான தொழில்துறை வசதிகள் மற்றும் பொது இடங்களுக்கு கூரை அமைப்பதற்கான முக்கிய தேர்வாக மாறியுள்ளது.
லாங் ஸ்பான் ஸ்டீல் லட்டு ஷெல் அமைப்பு—பெரும்பாலும் வெறுமனே "எஃகு லட்டு ஷெல்" என்று குறிப்பிடப்படுகிறது - இது ஒரு வகை வளைந்த, மிகவும் நிலையான உறுதியற்ற இடஞ்சார்ந்த கட்டம் அமைப்பாகும். இது அடிப்படையில் ஒரு பிளாட் ஸ்பேஸ் ஃப்ரேம் ஆகும், இது கோள, நீள்வட்ட, உருளை மற்றும் ஹைபர்போலிக் பரவளைய வடிவவியலை உள்ளடக்கிய தொடர்ச்சியான வளைந்த மேற்பரப்பை உருவாக்க வளைந்துள்ளது. வெளிப்புற கிடைமட்ட வளைவு உந்துதல், ஆதரவுகள், வளையக் கற்றைகள் அல்லது உள் சக்திகளை எதிர்ப்பதற்கு உந்துதல்-எதிர்ப்பு அடித்தளங்களை உருவாக்குவது வரையறுக்கும் பண்பு ஆகும். மாறாக, பிளாட் ஸ்பேஸ் பிரேம்கள் முதன்மையாக செங்குத்து திசையில் சுமைகளைத் தாங்கி, கிடைமட்ட வளைவு உந்துதலை உருவாக்காது; இரண்டு அமைப்புகளையும் நிர்வகிக்கும் அடிப்படை இயந்திரக் கோட்பாடுகள் முற்றிலும் வேறுபட்டவை.
- உறுப்பினர் ஏற்றுதல்: முதன்மையாக அச்சு பதற்றம் மற்றும் சுருக்கம்; உள்ளூர் வளைக்கும் அழுத்தங்கள் இல்லாதது சீரான அழுத்த விநியோகத்தை உறுதி செய்கிறது.
- சுமை பரிமாற்றம்: செங்குத்து கூரை சுமைகள் வளைந்த மேற்பரப்பின் தொடுதிசையில் ஷெல்லுக்குள் அச்சு சக்திகளாக தீர்க்கப்படுகின்றன; சுமை பாதை குறுகியதாக உள்ளது, இதன் விளைவாக குறைந்த ஆற்றல் இழப்பு ஏற்படுகிறது.
- செயல்பாட்டு பொருத்தம்: மிகவும் நிலையான உறுதியற்ற தேவையற்ற அமைப்பு; உள்ளூர் உறுப்பினர் தோல்வி உலகளாவிய சரிவைத் தூண்டாது, திடீர் காற்று, பனி மற்றும் நில அதிர்வு நிகழ்வுகளுக்கு எதிராக சிறந்த பின்னடைவை வழங்குகிறது.
- ஒற்றை-அடுக்கு எஃகு லேட்டிஸ் ஷெல்: மிகக் குறைந்த சுய-எடை கொண்ட ஒற்றை-அடுக்கு உறுப்பினர் ஏற்பாடு; சிறிய முதல் நடுத்தர இடைவெளி (15-60மீ) மெருகூட்டப்பட்ட குவிமாடங்கள் மற்றும் சிறிய நிலப்பரப்பு பெவிலியன்களுக்கு ஏற்றது; குறைந்த காற்று மற்றும் பனி சுமைகள் உள்ள பகுதிகளில் மட்டுமே பொருந்தும்; முக்கியமாக வார்ப்பு எஃகு மைய முனைகளைப் பயன்படுத்துகிறது.
- இரட்டை அடுக்கு போல்ட்-பால் லேட்டிஸ் ஷெல்: இணைய உறுப்பினர்களை இணைக்கும் மேல் மற்றும் கீழ் நாண்களை உள்ளடக்கிய இரட்டை அடுக்கு கட்டம் உள்ளமைவு; அதிக விறைப்புத்தன்மையை வழங்குகிறது; நிலையான பெரிய இடைவெளி (30-100மீ) நிலக்கரி கொட்டகைகள் மற்றும் உருளை சேமிப்பு ஓடுகளுக்கு ஏற்றது; நிலையான காற்று மற்றும் பனி நிலைமைகள் கொண்ட உள்நாட்டு தளங்களுக்கு விருப்பமான தேர்வு.
- இரட்டை அடுக்கு வெல்டட்-பால் லாட்டிஸ் ஷெல்: கோள முனைகளில் முழு ஊடுருவல் வெல்டிங் அம்சங்களைக் கொண்டுள்ளது, இது சிதைவுக்கு விதிவிலக்கான எதிர்ப்பை வழங்குகிறது; கடுமையான காற்று மற்றும் கடும் பனிக்கு உட்பட்ட கடலோரப் பகுதிகளில் மிக பெரிய இடைவெளிகள் (60-200மீ) மற்றும் அதிக சுமை சேமிப்பு வசதிகளுக்கு ஏற்றது.
முதன்மைப் பொருள் தேர்வு அளவுகோல்: Q235B எஃகு ≤60m மற்றும் கூரை சுமைகளுக்கு ≤0.9 kN/m² தேர்ந்தெடுக்கப்பட்டது; Q355B எஃகு 60மீ இடைவெளிகள், கனரக நிலக்கரி கொட்டகைகள் மற்றும் கடலோரப் பகுதிகளுக்குப் பயன்படுத்தப்படுகிறது.
தனிப்பயன் வெட்டு வட்ட வெற்றுப் பகுதி (CHS) உறுப்பினர்கள் மற்றும் மூன்று வகையான சிறப்பு முனைகளைக் கொண்டுள்ளது; அனைத்து உறுப்பினர்களும் தரப்படுத்தப்பட்ட நீளங்களைப் பயன்படுத்துவதற்குப் பதிலாக மேற்பரப்பு வளைவின் அடிப்படையில் குறிப்பிட்ட நீளத்திற்கு வெட்டப்படுகிறார்கள். அடிப்படை பொருட்களில் தடையற்ற எஃகு குழாய்கள் மற்றும் உயர் அதிர்வெண் பற்றவைக்கப்பட்ட எஃகு குழாய்கள் ஆகியவை அடங்கும், விவரக்குறிப்புகள் φ60×3.5 முதல் φ219×10 வரை இருக்கும். முனை வகைகளுக்கான வேறுபட்ட பயன்பாட்டுக் காட்சிகள்:
- போல்டட் ஹாலோ கோளங்கள்: குறைந்த வளைவு உருளை ஓடுகள் மற்றும் இரட்டை அடுக்கு வழக்கமான ரெட்டிகுலேட்டட் குண்டுகள்; பூஜ்ஜிய ஆன்-சைட் வெல்டிங் தேவைப்படும் போல்ட்களைப் பயன்படுத்தி ஆன்-சைட் அசெம்பிள்.
- வெல்டட் வெற்றுக் கோளங்கள்: பெரிய இடைவெளி, அதிக சுமை மற்றும் தடிமனான ஷெல் கட்டமைப்புகள்; உள்ளூர் நசுக்கும் சிதைவை எதிர்க்க உள் வளைய விறைப்பு விலா எலும்புகளைக் கொண்டுள்ளது.
- வார்ப்பு எஃகு மைய முனைகள்: குறிப்பாக ஒற்றை அடுக்கு வளைந்த குவிமாடங்களுக்கு; செருகுநிரல் இணைப்புகளைப் பயன்படுத்தவும் மற்றும் கூறு தரநிலைப்படுத்தலின் மிக உயர்ந்த நிலையை வழங்கவும்.
தொடர்புடைய ஃபாஸ்டென்னர்கள்: போல்ட் ஸ்பியர் அமைப்புகள் நிலையான தரம் 10.9 உயர் வலிமை போல்ட்கள், கூம்புத் தலைகள், சீலிங் தட்டுகள் மற்றும் ஸ்லீவ்களைப் பயன்படுத்துகின்றன; பற்றவைக்கப்பட்ட கோள அமைப்புகளில் நிலையான ஃபாஸ்டென்சர்கள் இல்லை, முழு-ஊடுருவல் பட் வெல்ட்களை முழுவதுமாக நம்பியிருக்கிறது.
ரெட்டிகுலேட்டட் ஷெல்லின் கிடைமட்ட வளைவு உந்துதல் விண்வெளி சட்டத்தை விட 3-5 மடங்கு அதிகம்; தவறான ஆதரவு தேர்வு நேரடியாக கூரை சரிவுக்கு வழிவகுக்கும். நான்கு வகையான ஆதரவுகள் மற்றும் அவற்றின் பயன்பாட்டுக் காட்சிகள்:
- நிலையான கீல் ஆதரவுகள்: கட்டிட மூலைகளில் அமைந்துள்ளது; செங்குத்து மற்றும் இருதரப்பு கிடைமட்ட இடப்பெயர்ச்சியைத் தடுக்கவும், ஷெல்லின் வளைவு உந்துதலை 60% க்கும் மேல் தாங்கி, மன அழுத்தத்தைக் குறைக்க சிறிய சுழற்சியை அனுமதிக்கவும்.
- ஒரு திசை நெகிழ் ஆதரவுகள்: சுற்றளவு அல்லது ரேடியல் திசையில் ஸ்லைடு; குறிப்பாக பருவகால வெப்பநிலை வேறுபாடுகளால் ஏற்படும் வெப்ப உந்துதலை வெளியிட வடிவமைக்கப்பட்டுள்ளது, வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக விரிசல் ஏற்படுவதைத் தடுக்கிறது.
- இழுவிசை கீல் ஆதரவுகள்: கடலோர அல்லது திறந்த, வெளிப்படும் தளங்களில் பயன்படுத்தப்படுகிறது; எதிர்மறை காற்று உறிஞ்சும் சக்திகளை எதிர்க்கிறது மற்றும் ரெட்டிகுலேட்டட் ஷெல் உயர்த்தப்படுவதை அல்லது காற்றினால் கிழிக்கப்படுவதைத் தடுக்கிறது.
- மீள் ஆதரவுகள்: சீரற்ற அடித்தளம் தீர்வு அல்லது ஒழுங்கற்ற இரட்டை வளைந்த ரெட்டிகுலேட்டட் ஷெல்ஸ் தளங்கள் பயன்படுத்தப்படுகிறது; சுமை விநியோகத்தை சரிசெய்ய அடித்தள சிதைவுக்கு ஏற்ப.
ஆதரவு துணைக்கருவிகள்: 18-30 மிமீ தடிமன் கொண்ட அடிப்படை தட்டுகள், 12-20 மிமீ பக்கவாட்டு விறைப்பு விலா எலும்புகள், Q355B உட்பொதிக்கப்பட்ட ஆங்கர் போல்ட்கள் மற்றும் லெவலிங்/ஆன்டி-ஸ்லிப் ஷிம்கள்.
நிலையான தனிமைப்படுத்தப்பட்ட பைல் கேப்கள் ரெட்டிகுலேட்டட் ஷெல் மூலம் உருவாக்கப்படும் வெளிப்புற உந்துதலை எதிர்க்க முடியாது; எனவே, இலக்கு வலுவூட்டல் தேவைப்படுகிறது. அடித்தளங்கள் C30-C35 வலுவூட்டப்பட்ட கான்கிரீட் தனிமைப்படுத்தப்பட்ட பைல் தொப்பிகள், துண்டு அடித்தளங்கள் அல்லது பைல் தொப்பிகளைப் பயன்படுத்துகின்றன. அஸ்திவாரங்களின் வெளிப்புறத்தில் வெளிப்புற இடப்பெயர்ச்சியைத் தடுக்க எதிர்ப்பு-உயர்வு தரைக் கற்றைகள் மற்றும் கான்கிரீட் எதிர் எடை தூண்கள் நிறுவப்பட்டுள்ளன. உட்பொதிக்கப்பட்ட எஃகு தாங்கும் தகடுகளுக்கான பிளாட்னெஸ் சகிப்புத்தன்மை தாங்கு உருளைகள் சீராக சறுக்குவதை உறுதி செய்வதற்காக ≤2 மிமீ அமைக்கப்பட்டுள்ளது.
கூரை அடைப்பு அமைப்பு மூன்று வகைகளை உள்ளடக்கியது: வளைந்த பீப்பாய் ஓடுகளுக்கான அலுமினியம்-மெக்னீசியம்-மாங்கனீசு நிற்கும்-சீம் பேனல்கள், பகல் வெளிச்சக் குவிமாடங்களுக்கான வெப்பமான இன்சுலேடிங் கண்ணாடி மற்றும் மூடப்பட்ட நிலக்கரி கொட்டகைகளுக்கு விவரப்பட்ட வண்ண-பூசப்பட்ட எஃகு தாள்கள். இரண்டாம் நிலை கட்டமைப்பு உறுப்பினர்கள் முழுக்க முழுக்க ஹாட்-டிப் கால்வனேற்றப்பட்ட சி- மற்றும் இசட்-பிரிவு பர்லின்கள், கூரை டை ராட்கள் மற்றும் ஈவ் ஸ்ட்ரட்களால் கூடுதலாக வழங்கப்படுகின்றன. பக்கவாட்டு நிலைத்தன்மையானது வெளிப்புற வலுவூட்டப்பட்ட கான்கிரீட் வளையக் கற்றை மூலம் உறுதி செய்யப்படுகிறது, இது ஒட்டுமொத்த வளைவு உந்துதலைக் கொண்டுள்ளது, மேலும் முனைகளில் பக்கவாட்டு இடப்பெயர்ச்சியைத் தடுக்க கேபிள் முனைகளில் மற்றும் நெடுவரிசைகளுக்கு இடையில் கூடுதல் எஃகு பிரேசிங் உள்ளது.
- அரிப்பு எதிர்ப்பு: நிலையான உள்நாட்டு தளங்களுக்கு ஹாட்-டிப் கால்வனேற்றப்பட்ட பூச்சு தடிமன் ≥85μm மற்றும் உப்பு தெளிப்புக்கு வெளிப்படும் கடலோரப் பகுதிகளுக்கு ≥120μm; சேதமடைந்த கால்வனேற்றத்தை தளத்தில் சரிசெய்வதில் Sa2.5 சிராய்ப்பு வெடிப்பு மற்றும் மூன்று அடுக்கு எபோக்சி துத்தநாகம் நிறைந்த பூச்சு அமைப்பு அடங்கும்.
- தீ தடுப்பு: பொது இடங்கள் மெல்லிய படலத்தை உள்வாங்கும் தீ-எதிர்ப்பு பூச்சுகள் (0.5h-2.0h தீ தடுப்பு என மதிப்பிடப்பட்டது); மூடப்பட்ட தொழில்துறை நிலக்கரி கொட்டகைகளுக்கு நிலையான தீ-எதிர்ப்பு பூச்சுகள் தேவையில்லை.
- மின்னல் பாதுகாப்பு: மேல் நாண் உறுப்பினர்கள் இயற்கையான மின்னலைப் பிடிக்கும் கண்ணியாகப் பணியாற்றுகிறார்கள், அடித்தளத்தின் முக்கிய வலுவூட்டல் பட்டிகளுடன் இணைக்கப்பட்ட நங்கூரம் போல்ட்கள் மூலம் முழுமையான தரையிறங்கும் சுற்று அமைக்கப்படுகிறது; கூடுதல் மின்னல் பாதுகாப்பு கீற்றுகள் தேவையில்லை.
எஃகு குழாய் உறுப்பினர்கள் + போல்ட் பந்துகள் + ஒரு திசை நெகிழ் கீல் ஆதரவுகள் + துண்டு உந்துதல்-எதிர்ப்பு அடித்தளங்கள் + வண்ண பூசப்பட்ட எஃகு உறைப்பூச்சு; மூடப்பட்ட உலர் நிலக்கரி கொட்டகைகள் மற்றும் மொத்த குழிகளுக்கு ஏற்றது; குறைந்த செலவு மற்றும் குறுகிய கட்டுமான காலம்.
தடிமனான சுவர் பற்றவைக்கப்பட்ட குழாய்கள் + விறைப்பான பற்றவைக்கப்பட்ட வெற்று கோளங்கள் + நிலையான பதற்றம்-எதிர்ப்பு ஆதரவுகள் + பைல் கேப் அடித்தளங்கள் + அலுமினியம்-மெக்னீசியம்-மாங்கனீசு கூரை; மைதானங்கள் மற்றும் விமான நிலைய முனையங்களில் பெரிய அளவிலான குவிமாடங்களுக்கு ஏற்றது; காற்று மற்றும் பனி சுமைகளுக்கு எதிராக அதிக பணிநீக்கத்தை வழங்குகிறது.
தரப்படுத்தப்பட்ட வளைந்த வட்ட குழாய்கள் + வார்ப்பு எஃகு மைய முனைகள் + இலகுரக கீல் ஆதரவுகள் + கண்ணாடி ஸ்கைலைட் கூரை; நிலப்பரப்பு ஏட்ரியம் மற்றும் சிறிய கண்காட்சி அரங்குகளுக்கு ஏற்றது; சிறந்த அழகியல் முறையீட்டை வழங்குகிறது.
100மீ இடைவெளியில், எஃகு நுகர்வு இரட்டை அடுக்கு பிளாட் ஸ்பேஸ் பிரேம்களை விட 18%–25% குறைவாக உள்ளது; ஷெல்லின் வளைவு விளைவு இயற்கையாகவே சுமைகளை விநியோகிக்கிறது, எதிர்கால கட்டமைப்பு வலுவூட்டலின் தேவையை நீக்குகிறது.
கோள அல்லது சிக்கலான இரட்டை வளைந்த கூரை வடிவங்களை உருவாக்கும் திறன் கொண்டது; போர்டல் திடமான பிரேம்களின் 36m பொருளாதார இடைவெளி வரம்பை மீறுகிறது மற்றும் தனித்துவமான கட்டிடக்கலை வடிவங்களுக்கான ஒப்புதல் தேவைகளை பூர்த்தி செய்கிறது.
வளைந்த வடிவியல் வடிகால்க்கான உள்ளார்ந்த சாய்வை வழங்குகிறது, மேலும் ஒரு சாய்வை உருவாக்க கூடுதல் அடுக்குகளின் தேவையை நீக்குகிறது மற்றும் கூரை கசிவுகள் மற்றும் நீர் குளம் ஆகியவற்றுடன் தொடர்புடைய பராமரிப்பு அபாயங்களைக் குறைக்கிறது.
மிகவும் நிலையான உறுதியற்ற கட்டமைப்பாக, பியூஃபோர்ட் அளவுகோல் 12 காற்றுகள், பனிப்புயல்கள் மற்றும் பிராந்திய நில அதிர்வு நடவடிக்கைகளை எதிர்ப்பதில் இது அனைத்து பிளானர் ஸ்டீல் கட்டமைப்புகளையும் விட சிறப்பாக செயல்படுகிறது.
ஹைட்ராலிக் லிஃப்டிங்கைத் தொடர்ந்து ஒருங்கிணைந்த தரை சட்டசபையை ஆதரிக்கிறது; அதிக உயரத்தில் உள்ள வேலைகளை 70% குறைக்கிறது, இதனால் ஆன்-சைட் பாதுகாப்பு விபத்துகளின் விகிதத்தை குறைக்கிறது.
சீரான வட்ட வடிவ வெற்றுப் பகுதிகள் துரு அகற்றுதல் மற்றும் ஆய்வுக்கு உதவுகின்றன; வளைந்த கூரை மழைநீர் மற்றும் தூசி இயற்கையாக சரிய அனுமதிக்கிறது, சுத்தம் செய்யும் அதிர்வெண்ணை பாதியாக குறைக்கிறது.
போர்டல் திடமான பிரேம்கள் பிளானர், ஒரே திசை வளைவை மட்டுமே அனுபவிக்கின்றன; ஸ்பேன்கள் 36 மீட்டரைத் தாண்டும் போது செலவுகள் அதிகரிக்கும், மேலும் அவை வளைந்த வடிவங்களை உருவாக்க முடியாது. பிளாட் ஸ்பேஸ் பிரேம்கள் கிடைமட்ட வளைவு உந்துதல் இல்லாமல் இடஞ்சார்ந்த பதற்றம் மற்றும் சுருக்கத்தை முற்றிலும் சார்ந்துள்ளது; வளைந்த மேற்பரப்புகளுக்கு அவற்றை மாற்றியமைக்க, பல தரமற்ற கூறுகள் தேவைப்படுகின்றன, மேலும் செலவுகள் 40% அதிகரிக்கும். லாங் ஸ்பான் ஸ்டீல் லேட்டிஸ் ஷெல் கட்டமைப்புகள் இருதரப்பு இடஞ்சார்ந்த வளைவு செயல்பாட்டைப் பயன்படுத்துகின்றன, அவை இயற்கையாகவே வளைந்த மேற்பரப்புகளுக்கு ஏற்றதாக அமைகின்றன மற்றும் அதி-பெரிய இடைவெளிகளுக்கு குறிப்பிடத்தக்க விலை நன்மைகளை வழங்குகின்றன.
ஸ்பேஸ் பிரேம்களுக்கு பொதுவாக உயரத்தில் துண்டு-துண்டு அசெம்பிளி தேவைப்படுகிறது, தள நெகிழ்வுத்தன்மையைக் கட்டுப்படுத்துகிறது; எஃகு லட்டு ஓடுகள் நான்கு கட்டுமான முறைகளைத் தேர்வு செய்ய அனுமதிக்கின்றன, இதில் வரையறுக்கப்பட்ட இடங்களுக்கு ஏற்ற சுழற்சி நெகிழ் நுட்பங்கள் அடங்கும். அடைப்பைப் பொறுத்தவரை, எஃகு லேட்டிஸ் ஷெல்லின் வளைவு அலுமினியம்-மெக்னீசியம்-மாங்கனீசு பேனல்கள் மற்றும் வளைந்த கண்ணாடியுடன் சரியாக இணைகிறது, கூரை பேனல்களில் உள்ள முறுக்கு அழுத்தத்தை நீக்குகிறது மற்றும் எதிர்காலத்தில் விரிசல் ஏற்படும் அபாயத்தைக் குறைக்கிறது.
கட்டமைப்பு உறுப்பினர்கள் முற்றிலும் தடையற்ற வட்ட குழாய்களைக் கொண்டுள்ளனர், கோணம் அல்லது சேனல் எஃகு மூலம் காணப்படும் அழுக்கு-பொறி "இறந்த மண்டலங்களை" நீக்குகிறது; இது ஹாட்-டிப் கால்வனைசிங் மற்றும் பூச்சு பயன்பாடுகளின் போது முழுமையான கவரேஜை உறுதி செய்கிறது, பிளானர் ஸ்பேஸ் பிரேம்களுடன் ஒப்பிடும்போது கடலோர சூழல்களில் அரிப்பு எதிர்ப்பு ஆயுட்காலம் 8-12 ஆண்டுகள் நீட்டிக்கப்படுகிறது. வகையின்படி தரப்படுத்தப்பட்ட செயலாக்க பணிப்பாய்வு
1. போல்ட்-பால் துல்லியமான எந்திரம்: வட்ட எஃகு போர்ஜிங் வெற்று → கோள மேற்பரப்பின் லேத் முடித்தல் → மல்டி-ஸ்டேஷன் டிரில்லிங் மற்றும் குறிப்பிட்ட கோணங்கள்/வளைவுகளில் தட்டுதல் → உள் விரிசல்களுக்கான காந்த துகள் ஆய்வு (எம்பிஐ) → ஹாட்-டிப் கால்வனைசிங்.
2. உறுப்பினர் துல்லிய எந்திரம்: CNC எஃகு குழாய்களை நீளத்திற்கு வெட்டுதல் → கூம்புத் தலைகளின் இயந்திரம் → இரு முனைகளிலும் முழு ஊடுருவல் CO2 சுற்றளவு வெல்டிங் → 20% முக்கியமான உறுப்பினர்களில் மீயொலி சோதனை (UT, தரம் II) → ஷாட் ப்ளாஸ்டிங் கால்வனைசிங்.
3. துணை செயலாக்கம்: கிரேடு 10.9 போல்ட்களை தணித்தல், தணித்தல் மற்றும் ஆய்வு செய்தல்; நூல் பொருத்தம் சகிப்புத்தன்மையை உறுதி செய்வதற்காக ஸ்லீவ்கள் மற்றும் செட் திருகுகளை ஒரே நேரத்தில் கால்வனிசிங் செய்தல்.
4. தொழிற்சாலை முன் கூட்டி: 1:1 அளவிலான வளைந்த அசெம்பிளி ஜிக் விறைப்பு → விசிறி வடிவ அலகுகளின் சோதனை அசெம்பிளி → கோள உயர்வு மற்றும் போல்ட் செருகும் ஆழம் சரிபார்ப்பு → தரமற்ற உறுப்பினர்களின் சரிசெய்தல்.
5. மண்டல பேக்கேஜிங்: சுற்றளவு மற்றும் ரேடியல் எண்களின் அடிப்படையில் வகைப்படுத்தப்பட்ட பேக்கிங் → ஆன்-சைட் அசெம்பிளி வரிசையின் குறியிடுதல்.
6. ஆன்-சைட் நிறுவல்: சப்போர்ட் லெவலிங் → கீழ் நாண் கட்டத்தின் அசெம்பிளி → வலை உறுப்பினர்களை நிறுவுதல் மற்றும் மேல் நாண் மூடல் → அதிக வலிமை கொண்ட போல்ட்களின் இறுதி இறுக்கம் → கால்வனிசிங் டச்-அப் மற்றும் தீயில்லாத பூச்சு.
எஃகு தகடு அரைக்கோளங்களின் ஸ்டாம்பிங் → பெவலிங் → உள் வளைய விறைப்பு விலா எலும்புகளின் அசெம்பிளி → கோள மூடலுக்கான நீரில் மூழ்கிய ஆர்க் வெல்டிங் (SAW) → 100% UT (தரம் II) வெல்ட் ஆய்வு → அரைத்தல் மற்றும் ஸ்பெர்வனிசிங்; ஆன்-சைட் ஃபுல்-பென்ட்ரேஷன் பெவல் வெல்டிங் உறுப்பினர்களை கோளங்களுக்கு, ஆய்வு மற்றும் ஒவ்வொரு பற்றவை ஏற்றுக்கொள்வது.
வார்ப்பு-எஃகு முனைகளின் துல்லியமான வார்ப்பு → பல-திசை இணைப்பு ஸ்லாட்டுகளின் எந்திரம் → வளைந்த குழாய் முனைகளின் அரைத்தல் → தொழிற்சாலை அலகு சோதனை அசெம்பிளி → ஒட்டுமொத்த கால்வனிசிங்; உட்செலுத்துதல் மற்றும் போல்ட் பூட்டுதல் மூலம் ஆன்-சைட் அசெம்பிளி-சூடான வேலை அல்லது வெல்டிங் தேவையில்லை.
அடிப்படை தகடுகள் மற்றும் விறைப்பான தட்டுகளின் CNC கட்டிங் → பெவலிங், அசெம்பிளி மற்றும் வெல்டிங் → நெகிழ் மேற்பரப்புகளின் துல்லிய அரைத்தல் → வெல்ட் ஆய்வு → நங்கூரம் போல்ட் மற்றும் முழுமையான தொகுப்பு பேக்கேஜிங் ஆகியவற்றின் கால்வனைசிங்.
பொதுவான எஃகு குழாய் விவரக்குறிப்பு: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
வழக்கமான கட்ட இடைவெளி: கோள மற்றும் உருளை லேட்டிஸ் ஷெல்களுக்கு 1.5 மீ ~ 3.5 மீ
உறுப்பினர் எந்திர சகிப்புத்தன்மை: மொத்த நீள விலகல் ±1.0mm, நேரியல் ≤ L/1000
போல்ட் கோள முனை: விட்டம் φ120~φ400mm, சுவர் தடிமன் 12~20mm, திருகு துளை கோணம் சகிப்புத்தன்மை ±15′
வெல்டட் ஹாலோ கோள முனை: விட்டம் φ200~φ500mm, உள் விறைப்பு வளையத்துடன் சுவர் தடிமன் 14~22mm
ஆதரவு அடிப்படை தட்டு: 18~30மிமீ தடிமன், விறைப்பான தட்டு 12~20மிமீ, ஆங்கர் போல்ட் மெட்டீரியல் Q355B
|
பொருள் தரம் |
மகசூல் வலிமை |
இழுவிசை வலிமை |
விண்ணப்ப நோக்கம் |
|
Q235B |
≥235MPa |
375-500MPa |
சிறிய அளவிலான ஒற்றை அடுக்கு லேட்டிஸ் ஷெல், ஒளி-சுமை பகல் விளக்கு குவிமாடம் |
|
Q355B |
≥355MPa |
470-630MPa |
60 மீட்டருக்கு மேல் இரட்டை அடுக்கு லேட்டிஸ் ஷெல், நிலக்கரி கொட்டகை, அதிக காற்று மற்றும் பனி சுமை கொண்ட இடங்கள் |
ஒற்றை அடுக்கு லேட்டிஸ் ஷெல் பொருளாதார இடைவெளி: 15m~60m
இரட்டை அடுக்கு போல்ட் செய்யப்பட்ட கோள லட்டு ஷெல் பொருளாதார இடைவெளி: 30m~100m
இரட்டை அடுக்கு வெல்டட் கோள லட்டு ஷெல் அதிகபட்ச இடைவெளி: 60m~200m
கூரை சுமை அட்டவணை: டெட் லோட் 0.35~0.90kN/㎡, நேரடி சுமை 0.5~1.2kN/㎡; மூடப்பட்ட நிலக்கரி கொட்டகை 2.5kN/㎡ வரை நேரடி சுமை
வெப்பநிலை சிதைவு கட்டுப்பாடு: அல்ட்ரா-நீண்ட உருளை ஓடுகள் வெப்பநிலை வளைவு உந்துதலை வெளியிட ஒரு வழி நெகிழ் ஆதரவைப் பின்பற்ற வேண்டும்
போல்ட் செய்யப்பட்ட கோளக் குழாய் சுற்றளவு வெல்ட்: கிரேடு 2 வெல்ட், முக்கிய உறுப்பினர்களுக்கான 20% UT அல்ட்ராசோனிக் ஆய்வு, தேசிய முக்கிய திட்டங்களுக்கு 100% ஆய்வு
வெல்டட் கோள வடிவ பட் வெல்ட்: முழு ஊடுருவல் தரம் 2 பற்றவைப்பு, அதிக-சுமை லட்டு ஓடுகளுக்கான 100% UT ஆய்வு
ஃபேக்டரி ஹாட் டிப் கால்வனிசிங்: உள்நாட்டுப் பகுதிகளுக்கு ≥85μm, கடலோர உப்பு மூடுபனி பகுதிகளுக்கு ≥120μm
ஆன்-சைட் பழுதுபார்க்கும் தரநிலை: Sa2.5 மணல் வெடிப்பு, மூன்று அடுக்கு வண்ணப்பூச்சு அமைப்பிற்கான மொத்த உலர் பட தடிமன் ≥120μm
தீ தடுப்பு காலம்: 0.5h/1.0h/1.5h/2.0h பொது கட்டிடத்திற்கு மெல்லிய அடுக்கு தீயில்லாத பூச்சு
ரிங் பீம் மற்றும் ஆதரவு அச்சு விலகல் ≤±5mm, ஆதரவு உயர விலகல் ≤±3mm
அருகிலுள்ள ஆதரவின் உயர விலகல் ≤2mm, ஒட்டுமொத்த ஷெல் உயர்வு விலகல் ≤1/1000 வடிவமைப்பு உயரம்
ஒற்றை அடுக்கு பகல் விளக்கு குவிமாடம்: 10~20kg/㎡
இரட்டை அடுக்கு வழக்கமான இடம் உருளை ஷெல்: 20~33kg/㎡
இரட்டை அடுக்கு மூடிய நிலக்கரி கொட்டகை லேட்டிஸ் ஷெல்: 33~55கிலோ/㎡
லாங் ஸ்பான் ஸ்டீல் லேட்டிஸ் ஷெல் அமைப்புகளுக்கான நிறுவல் திட்டங்கள் தள நிலைமைகளின் அடிப்படையில் வரையறுக்கப்பட்ட இடம் மற்றும் கிரேன் அணுகல் தடைகள் போன்ற சவால்களை எதிர்கொள்ளத் தேர்ந்தெடுக்கப்படுகின்றன:
1. அதிக உயரத்தில் உள்ள மொத்த அசெம்பிளி: சிறிய அளவிலான சிதறிய தளங்களுக்கு ஏற்றது, பெரிய தூக்கும் உபகரணங்கள் தேவையில்லை
2. பிளாக் அசெம்பிளி: ஷெல்லை விசிறி வடிவத் தொகுதிகளாகப் பிரித்து, தரையில் அசெம்பிள் செய்து தனித்தனியாக உயர்த்தவும்
3. ஒட்டுமொத்த ஹைட்ராலிக் லிஃப்டிங்: பெரிய அளவிலான உட்புற இடங்களுக்கு விரும்பப்படுகிறது, அதிக உயரத்தில் செயல்படும் அபாயங்களைக் குறைக்கிறது
4. சுழற்சி நெகிழ் நிறுவல்: வரையறுக்கப்பட்ட கிரேன் திருப்பு ஆரம் கொண்ட குறுகிய கடற்கரை தளங்களுக்கு ஏற்றது
Q1 ஒற்றை-அடுக்கு மற்றும் இரட்டை-அடுக்கு லாங் ஸ்பான் ஸ்டீல் லேட்டிஸ் ஷெல் அமைப்புகளுக்கு இடையே எப்படி விரைவாக தேர்வு செய்வது?
பனி திரட்சி மற்றும் அதிக இயற்கை ஒளி தேவைகள் இல்லாத கடலோரப் பகுதிகளில் ≤60m இடைவெளிகளுக்கு, ஒற்றை அடுக்கு ஹப்-நோட் லேட்டிஸ் ஷெல் விரும்பப்படுகிறது (30% குறைந்த விலை). 60மீ இடைவெளிகள் அல்லது கடலோர, அதிக-பனி அல்லது அதிக சுமை (பொருள் சேமிப்பு) காட்சிகளில், ஒற்றை அடுக்கு கட்டமைப்புகளுடன் தொடர்புடைய உள்ளூர் வளைவு உறுதியற்ற தன்மையைத் தடுக்க இரட்டை அடுக்கு லேட்டிஸ் ஷெல் கட்டாயமாகும்.
Q2 லேட்டிஸ் ஷெல்களுக்கு ஸ்லைடிங் ஆதரவைத் தவிர்க்க முடியுமா?
இல்லை. 45மீ நீளத்திற்கு மேல் உள்ள பீப்பாய் ஓடுகள் அல்லது 50மீ விட்டம் கொண்ட குவிமாடங்களுக்கு, வெப்ப சிதைவு எஃகின் சுமை தாங்கும் திறனை விட மிக அதிகமான உள் உந்துதல் சக்திகளை உருவாக்குகிறது; ஸ்லைடிங் ஆதரவைத் தவிர்ப்பது நேரடியாக உறுப்பினர் வளைவு அல்லது எலும்பு முறிவை ஏற்படுத்தும்.
Q3 ஹாட்-டிப் கால்வனேற்றத்திற்குப் பிறகு இரண்டாம் நிலை வெட்டு அல்லது துளையிடுதலை தளத்தில் செய்ய முடியுமா?
இரண்டாம் நிலை வெட்டுதல் அல்லது துளையிடுதல் தடைசெய்யப்பட்டுள்ளது. அனைத்து துளை இடங்களும் உறுப்பினர் நீளங்களும் தொழிற்சாலையில் முன் தயாரிக்கப்பட்டவை, தளத்தில் மட்டும் போல்ட் அசெம்பிளி செய்யப்படுகிறது; வெட்டுவது கால்வனேற்றப்பட்ட பூச்சுக்கு சேதம் விளைவிக்கிறது-அதை முழுமையாக சரிசெய்ய முடியாது-கட்டமைப்பின் அரிப்பை-எதிர்ப்பு ஆயுட்காலம் கணிசமாகக் குறைக்கப்படுகிறது.
Q4 எஃகு லேட்டிஸ் ஷெல் மற்றும் ஸ்பேஸ் பிரேம்களுக்கு இடையே நீண்ட கால O&M செலவுகளில் என்ன வித்தியாசம்?
அதே இடைவெளியில், ஒரு லட்டு ஷெல்லின் வளைந்த மேற்பரப்பு உயர்ந்த சுய-சுத்தப்படுத்தும் திறன்களை வழங்குகிறது, இது வருடாந்திர கூரை சுத்தம் செய்யும் செலவை 45% குறைக்கிறது. கூடுதலாக, அச்சு-சுமை உறுப்பினர்கள் சோர்வு-தூண்டப்பட்ட வளைவுகளால் பாதிக்கப்படுவதில்லை, 30 ஆண்டுகளுக்குள் கட்டமைப்பு வலுவூட்டலின் தேவையை நீக்குகிறது; எனவே, O&M செயல்திறன் பிளாட் ஸ்பேஸ் பிரேம்களை விட மிக உயர்ந்தது.
1. முன்கூட்டிய கட்டமைப்புத் தேர்வு மற்றும் வடிவமைப்பு: அடித்தள பக்கவாட்டு உந்துதல் எதிர்ப்பின் வடிவமைப்புப் பிழைகளைத் தடுக்க, உள்ளூர் காற்று/பனி அளவுருக்கள், நில அதிர்வு தீவிரம் மற்றும் புவியியல் நிலைமைகளின் அடிப்படையில் தாங்கும் தளவமைப்புகள் மற்றும் ரிங் பீம் வலுவூட்டலுக்கான பாராட்டு, பிரத்யேக வரைபடங்களை வழங்குவதற்கு முன் விற்பனை சேவைகள் அடங்கும்.
2. விரிவான இருமொழி ஆவணப்படுத்தல்: வெளிநாட்டு மேற்பார்வையாளர்கள் மற்றும் சுங்க அனுமதியின் தேவைகளை நேரடியாகப் பூர்த்தி செய்ய பொருள் அறிக்கைகள், வெல்ட்களுக்கான அல்ட்ராசோனிக் சோதனை (UT) அறிக்கைகள், கால்வனைசேஷன் சான்றிதழ்கள் மற்றும் நிறுவல் கட்டமைப்புக் கணக்கீடுகள் உட்பட ஆங்கிலம் மற்றும் சீன மொழிகளில் முழு ஆவணங்களை வழங்குதல்.
3. குறுக்கு-எல்லை போக்குவரத்திற்கான பாதுகாப்பு பேக்கேஜிங்: கோள முனைகள் தனித்தனியாக குமிழி மடக்குடன் மூடப்பட்டிருக்கும்; மெல்லிய உறுப்பினர்கள் பாதுகாப்பு மூலையில் காவலர்களுடன் எஃகு அடுக்குகளில் தொகுக்கப்பட்டுள்ளனர்; மற்றும் அனைத்து பொருட்களும் கடல் சரக்குக்கு ஏற்ற சீல், உப்பு தெளிப்பு-எதிர்ப்பு பேக்கேஜிங் கொண்டுள்ளது.
4. 24/7 இருமொழி தொலைதொழில்நுட்ப வழிகாட்டல்: ஸ்லைடிங் பேரிங்க்களின் லெவலிங், ஸ்டேஜ்டு போல்ட் இறுக்குதல் மற்றும் ரிங் பீம் பிரித்தல் ஆகியவற்றை உள்ளடக்கிய நிகழ்நேர வீடியோ ஆதரவு.
5. விரிவான உத்தரவாதக் கவரேஜ்: முக்கிய உறுப்பினர்களுக்கு 5 வருட கட்டமைப்பு உத்தரவாதம்; ஹாட் டிப் கால்வனேற்றப்பட்ட பூச்சுக்கான அரிப்பு எதிர்ப்பு உத்தரவாதங்கள் (உள்நாட்டுப் பகுதிகளுக்கு 15 ஆண்டுகள், கடலோரப் பகுதிகளுக்கு 8 ஆண்டுகள்); மற்றும் கணுக்களை இணைப்பதற்கான வாழ்நாள் உதிரி பாகங்கள் கிடைக்கும்.
