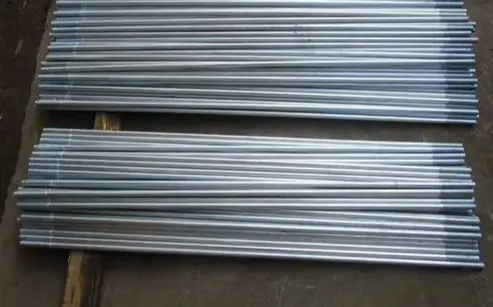

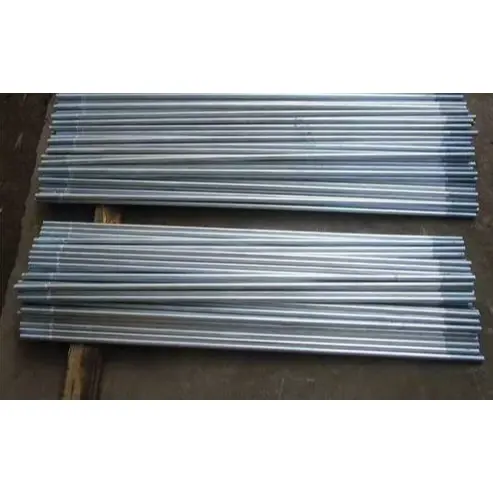

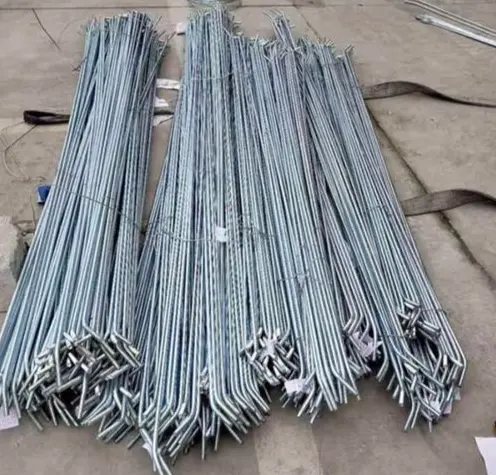

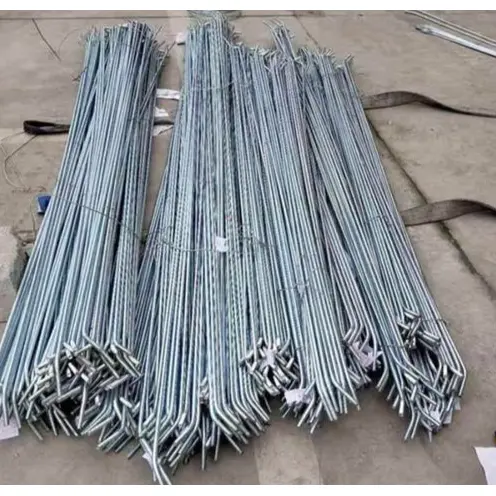

கட்டமைப்பு பிரேஸிங்கிற்கான கால்வனேற்றப்பட்ட ஸ்டீல் டை ராட்கள் (ஹாட்-டிப் கால்வனேற்றப்பட்ட டை பார்கள் அல்லது ஸ்டீல் டென்ஷன் ராட்கள் என்றும் அழைக்கப்படுகின்றன) எஃகு கட்டமைப்புகளில் பயன்படுத்தப்படும் வட்டமான எஃகு கட்டமைப்பு கூறுகள் - தொழில்துறை ஆலைகள், கூரைகள், சுவர்கள் மற்றும் ஒளிமின்னழுத்த மவுண்டிங் அமைப்புகள் போன்றவை. girts, மற்றும் பக்கவாட்டு உறுதியற்ற தன்மையை தடுக்க.
பொருள்: ஸ்டாண்டர்ட் Q235B; அதிக சுமை பயன்பாடுகளுக்கு Q355B. வட்டமான எஃகு இரு முனைகளிலும் குளிர்ச்சியான வரைதல், தணித்தல் மற்றும் பதப்படுத்துதல் மற்றும் த்ரெடிங் ஆகியவற்றிற்கு உட்படுகிறது.
எதிர்ப்பு அரிப்பு: ஹாட்-டிப் கால்வனைஸ்டு (HDG); துத்தநாக பூச்சு தடிமன் ≥70-100μm; வெளிப்புற அல்லது அதிக அரிக்கும் கடலோர சூழல்களுக்கு ஏற்றது.
செயல்பாடு: வகைகளில் நேரான டை ராட்கள் (கிடைமட்ட டை பார்கள்), மூலைவிட்ட டை ராட்கள் (முழங்கால் பிரேஸ்கள் / காற்று பிரேசிங்) மற்றும் டர்ன்பக்கிள்-சரிசெய்யப்பட்ட டை ராட்கள் (சரிசெய்யக்கூடிய பதற்றம்) ஆகியவை அடங்கும்.
1) டை ராட் பாடி (1 துண்டு)
விட்டம்: φ8/10/12/14/16 மிமீ (φ12 மிகவும் பொதுவானது).
நூல்கள்: M8/M10/M12/M14/M16 இரு முனைகளிலும் (விட்டத்துடன் பொருந்தியது); நூல் நீளம் ஒரு முடிவுக்கு 2d–3d.
நீளம்: இடைவெளியின் அடிப்படையில் தனிப்பயனாக்கப்பட்டது; சகிப்புத்தன்மை ± 5 மிமீ; முழுத் திரிக்கப்பட்ட அல்லது இரட்டை முனைத் திரிக்கப்பட்ட பதிப்புகளில் கிடைக்கும்.
மேற்பரப்பு: ஹாட் டிப் கால்வனேற்றப்பட்டது; உப்பு தெளிப்பு எதிர்ப்பு ≥500h.
2) ஃபாஸ்டிங் பாகங்கள் (ஒவ்வொரு முனைக்கும் 1 தொகுப்பு)
ஹெக்ஸ் நட்ஸ்: கிரேடு 4.8 / கிரேடு 8; சூடான டிப் கால்வனேற்றப்பட்டது. ·பிளாட் துவைப்பிகள்: Q235 / கால்வனேற்றப்பட்டது; அழுத்தம் விநியோகிக்க மற்றும் அரிப்பு தடுக்க.
· ஸ்பிரிங் வாஷர்கள் / பூட்டுதல் கொட்டைகள்: அதிர்வு காரணமாக தளர்வதைத் தடுக்கவும் (கூரை / காற்று சுமை மண்டலங்களுக்கு கட்டாயம்).
3) சரிசெய்தல் / இணைப்பு பாகங்கள் (தேவைகளின் அடிப்படையில் விருப்பத்தேர்வு)
·டர்ன்பக்கிள்ஸ் (டை-ராட் அட்ஜஸ்டர்கள்): ஃபோர்க்-எண்ட் அல்லது மூடிய-உடல் வகைகள்; 45# எஃகு இருந்து போலி, ஹாட் டிப் கால்வனேற்றப்பட்ட; சரிசெய்தல் வரம்பு: ±50-150மிமீ.
லக் தட்டுகள் / இணைப்பு தகடுகள்: Q235B/Q355B; தடிமன் ≥10mm; சூடான டிப் கால்வனேற்றப்பட்ட; பர்லின்கள் / பீம்கள் / நெடுவரிசைகளுடன் இணைக்க.
·நூல் பாதுகாப்பாளர்கள்: போக்குவரத்து / நிறுவலின் போது நூல் சேதம் அல்லது அரிப்பைத் தடுக்கவும்.
·ஸ்ட்ரட் குழாய்கள் (அமுக்க கம்பிகளுக்கு): φ42/48 உள் டை-ராட் கொண்ட எஃகு குழாய்; சுருக்கத்தின் கீழ் நிலைத்தன்மையை உறுதி செய்கிறது.
·பொருள்: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).
இழுவிசை வலிமை: ≥400MPa (Q235) / ≥470MPa (Q355).
·கால்வனேற்றப்பட்ட பூச்சு: ≥85μm (வெளிப்புறம்), ≥100μm (கடற்கரை).
பொதுவான விவரக்குறிப்புகள்: φ12 (M12), நீளம் 1–6மீ.
·தொழிற்சாலை கூரை: நேரான டை-ரோட்ஸ் (பர்லின்களுக்கு இடையில்) + மூலைவிட்ட டை-ரோட்ஸ் (காற்று எதிர்ப்பு) + டர்ன்பக்கிள்ஸ் (டென்ஷன் சரிசெய்தல்).
·சுவர் உறை: சுவர் கிர்ட்டுகளுக்கான மூலைவிட்ட டை-ரோடுகள்; சுவர் வீக்கம் அல்லது பக்கவாட்டு இடப்பெயர்ச்சியைத் தடுக்கவும்.
·PV மவுண்டிங் சிஸ்டம்ஸ்: நீளமான / குறுக்கு டை-ரோடுகள்; காற்று மற்றும் பனி சுமைகளுக்கு எதிராக நிலைத்தன்மையை மேம்படுத்துகிறது. முக்கிய நன்மைகள்
1. துரு மற்றும் அரிப்பு எதிர்ப்பு: கால்வனேற்றப்பட்ட பூச்சு வெளிப்புற மற்றும் ஈரப்பதமான இயக்க நிலைமைகளுக்கு ஏற்றதாக அமைகிறது.
2. அதிக இழுவிசை வலிமை: பர்லின் ஸ்வேயை திறம்பட கட்டுப்படுத்துகிறது மற்றும் ஒட்டுமொத்த கட்டமைப்பு விறைப்புத்தன்மையை அதிகரிக்கிறது.
3. அனுசரிப்பு நீளம்: தளத்தில் நீளம் நன்றாக டியூன் செய்ய முடியும், உயர் நிறுவல் ஏற்புத்திறனை உறுதி செய்கிறது.
4. செயல்திறன்: இலகுரக மற்றும் செலவு குறைந்த, வசதியான தொகுதி நிறுவலை எளிதாக்குகிறது.
1. உயர்ந்த அரிப்பு மற்றும் வானிலை எதிர்ப்பு
விரிவான ஹாட் டிப் கால்வனிசிங் செய்யப்படுகிறது; தடிமனான, உலோகம் பிணைக்கப்பட்ட பூச்சு ஈரப்பதம் மற்றும் உப்பு தெளிப்பைத் தடுக்கிறது, இது வெளிப்புற, ஈரப்பதம் அல்லது கடலோர சூழல்களில் நீண்ட கால பயன்பாட்டிற்கு அனுமதிக்கிறது. இதற்கு நேர்மாறாக, நிலையான கருப்பு எஃகு பாகங்கள் எளிதில் துருப்பிடிக்கின்றன, மேலும் பெயிண்ட் பூச்சுகள் தோலுரித்தல் அல்லது செதில்களாக இருப்பதால், அடிக்கடி துருவை அகற்றி மீண்டும் வண்ணம் தீட்ட வேண்டும்-இதன் விளைவாக அதிக பராமரிப்பு செலவுகள் ஏற்படும்.
2. நீண்ட சேவை வாழ்க்கை
சாதாரண நிலைமைகளின் கீழ் சேவை வாழ்க்கை 20 ஆண்டுகளைத் தாண்டியது-பெயின்ட் செய்யப்பட்ட பாகங்கள் (3-5 ஆண்டுகள்)-இவை நிரந்தர வெளிப்புற எஃகு கட்டமைப்புகளான தொழிற்சாலை கட்டிடங்கள் மற்றும் ஃபோட்டோவோல்டாயிக் மவுண்டிங் சிஸ்டங்களுக்கு ஏற்றதாக அமைகிறது.
3. சிறந்த மேற்பரப்பு ஒருமைப்பாடு
துத்தநாக பூச்சு உடைகள்-எதிர்ப்பு மற்றும் தாக்கத்தை எதிர்க்கும், போக்குவரத்து மற்றும் நிறுவலின் போது சேதத்தை குறைக்கிறது. நூல்கள் துருப்பிடிக்க மற்றும் கைப்பற்றுவதை எதிர்க்கின்றன, எதிர்கால பராமரிப்பின் போது சீராக பிரிக்கப்படுவதை உறுதி செய்கிறது.
4. சீரான தோற்றம் மற்றும் எளிதான ஆய்வு
ஒரு நிலையான வெள்ளி-சாம்பல் பூச்சு, குறிப்புகள் மற்றும் தரமான ஆன்-சைட் எளிதாக காட்சி அடையாளம் அனுமதிக்கிறது.
1. நிலுவையில் உள்ள செலவு-செயல்திறன் விகிதம்
துருப்பிடிக்காத எஃகு டை ராட்களை விட கொள்முதல் செலவுகள் கணிசமாகக் குறைவு; நிலையான அரிக்கும் நிலைமைகளின் கீழ், ஒட்டுமொத்த செயல்திறன் ஒப்பிடத்தக்கது, இது திட்டச் செலவுகளில் கணிசமான குறைப்புகளுக்கு வழிவகுக்கிறது.
2. நிலையான இயந்திர பண்புகள்
முதன்மையாக Q235B/Q355B எஃகு மூலம் தயாரிக்கப்பட்டது; வலிமை மற்றும் கடினத்தன்மை எஃகு கட்டமைப்புகளுக்கான இழுவிசை சுமை தேவைகளை பூர்த்தி செய்கிறது, நம்பகமான சுமை தாங்கும் திறன் மற்றும் சிதைவுக்கு எதிர்ப்பை உறுதி செய்கிறது.
3. உயர் செயலாக்க தகவமைப்பு
தனிப்பயனாக்கக்கூடிய நீளம் மற்றும் த்ரெடிங்; டர்ன்பக்கிள்ஸ் மற்றும் ஸ்பேசர் டியூப்கள் போன்ற துணைக்கருவிகளுடன் இணக்கமானது, ஆன்-சைட் நிறுவல், சீரமைப்பு மற்றும் டென்ஷனிங்கிற்கான நெகிழ்வுத்தன்மையை வழங்குகிறது.
1. கவனம் செலுத்தும் சுமை தாங்கும் மற்றும் எளிமையான அமைப்பு: முதன்மையாக இழுவிசை சுமைகளைக் கையாளுகிறது; இலகுரக மற்றும் விண்வெளி திறன்; பர்லின்கள் மற்றும் சுவர் கிர்ட்டுகளின் பக்கவாட்டு இடப்பெயர்ச்சியை திறம்பட கட்டுப்படுத்துகிறது, ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை மேம்படுத்துகிறது; எஃகு கட்டமைப்புகளில் எளிய, திறமையான பதற்றம் உறுப்பினராக செயல்படுகிறது.
2. விரிவான துணை அமைப்பு: கால்வனிக் கொட்டைகள், வாஷர்கள், டர்ன்பக்கிள்கள் மற்றும் குஸ்ஸெட் பிளேட்கள் போன்ற முழுமையான துணைப் பொருட்களுடன் இணக்கமானது-கால்வனிக் அரிப்பைத் தடுக்கவும் சீரான பாதுகாப்பை உறுதி செய்யவும் பொருந்தக்கூடிய அரிப்பு எதிர்ப்பு சிகிச்சைகள் இடம்பெற்றுள்ளன.
3. வசதியான நிறுவல்: இரட்டை முனை கொண்ட திரிக்கப்பட்ட வடிவமைப்பு, கொட்டைகளைப் பயன்படுத்தி பதற்றம் மற்றும் சீரமைப்பை நன்றாகச் சரிசெய்வதற்கு அனுமதிக்கிறது, இதன் விளைவாக கட்டுமானம் மற்றும் சரிசெய்தலின் போது அதிக செயல்திறன் கிடைக்கும்.
1. கடுமையான சூழல்களில் செயல்திறன்: அதிக அரிக்கும் அல்லது வலுவான அமில/கார சூழல்களில் துருப்பிடிக்காத எஃகுக்கு அரிப்பு எதிர்ப்பு குறைவாக உள்ளது.
2. செலவு: யூனிட் விலை நிலையான கருப்பு இரும்பு டை ராட்களை விட அதிகமாக உள்ளது, இதன் விளைவாக ஆரம்ப முதலீடு சற்று அதிகமாக இருக்கும்.
· உலர் உட்புற சூழல்கள், தற்காலிக கட்டமைப்புகள் அல்லது கடுமையான செலவுக் கட்டுப்பாடு → கருப்பு எஃகு அல்லது வர்ணம் பூசப்பட்ட டை ராட்களைத் தேர்வு செய்யவும்.
· வெளிப்புற / வெளிப்படும் இடங்கள், கடலோரப் பகுதிகள், நிலையான அரிப்பு நிலைமைகள் அல்லது நீண்ட கால, பராமரிப்பு இல்லாத செயல்திறன் தேவை → கால்வனேற்றப்பட்ட ஸ்டீல் டை ராட்களுக்கு முன்னுரிமை கொடுங்கள்.
· கடுமையான அரிப்பு அல்லது அதிக தூய்மை தேவைகள் கொண்ட இரசாயன சூழல்கள் → துருப்பிடிக்காத எஃகு டை ராட்களை தேர்வு செய்யவும்.
கட்டமைப்பு பிரேஸிங்கிற்கான கால்வனேற்றப்பட்ட ஸ்டீல் டை ராட்கள் இதற்குப் பொருந்தும்: தொழிற்சாலை பர்லின் டை ராட்கள், வால் டை ராட்கள், PV மவுண்டிங் டை ராட்கள் மற்றும் டர்ன்பக்கிள்-அட்ஜஸ்ட் செய்யப்பட்ட டை ராட்கள். அடிப்படைப் பொருள் பொதுவாக Q235B/Q355B ஹாட்-டிப் கால்வனேற்றப்பட்ட சுற்று எஃகு; நிறுவல் எஃகு கட்டமைப்பு தரநிலைகளுடன் இணங்குகிறது.
1. பொருள் ஆய்வு: டை ராட் விட்டம், நீளம் மற்றும் நூல் விவரக்குறிப்புகளை சரிபார்க்கவும்; ஒரு ஒலி கால்வனேற்றப்பட்ட பூச்சு உள்ளதா என சரிபார்த்து, நூல்கள் பற்கள், துரு அல்லது அகற்றப்பட்ட பகுதிகளிலிருந்து விடுபடுகின்றன என்பதை உறுதிப்படுத்தவும்; பாகங்கள் (கால்வனேற்றப்பட்ட கொட்டைகள், தட்டையான துவைப்பிகள், வசந்த துவைப்பிகள், டர்ன்பக்கிள்ஸ், குஸ்செட் தட்டுகள்) நல்ல நிலையில் இருப்பதை உறுதி செய்யவும். வெவ்வேறு விவரக்குறிப்புகள் அல்லது உற்பத்தி செயல்முறைகளின் பாகங்கள் கலப்பதை கண்டிப்பாக தடைசெய்க.
2. கருவி தயாரிப்பு: குறடு, சாக்கெட்டுகள், டேப் அளவீடுகள், பிளம்ப் பாப்ஸ் மற்றும் கை சுத்தியல்கள்; டை ராட் சரிசெய்தலுக்கு, காக்கைகள் மற்றும் டென்ஷனிங் குறடுகளைத் தயாரிக்கவும்; உயரத்தில் வேலை செய்ய முழு பாதுகாப்பு கியர் இருப்பதை உறுதி செய்யவும். 3. அடிப்படை சரிபார்ப்பு: பீம்கள், நெடுவரிசைகள், பர்லின்கள் மற்றும் சுவர் கிர்ட்டுகளுக்கான இணைப்பு தகடுகள் மற்றும் முன் துளையிடப்பட்ட துளைகள்/விட்டம் ஆகியவை வரைபடங்களுடன் இணங்குவதை உறுதி செய்யவும்; கூறுகள் சரியாக நிலைநிறுத்தப்பட்டு பாதுகாப்பாக தற்காலிகமாக சரி செய்யப்படுகின்றன.
4. தொழில்நுட்ப விளக்கம்: டை ராட்களுக்கான தளவமைப்பு, சாய்வு மற்றும் பதற்றம் தேவைகளை தெளிவாக வரையறுக்கவும், நேரான டை ராட்கள், மூலைவிட்ட டை ராட்கள் மற்றும் டர்ன்பக்கிள் டை ராட்களுக்கான நிறுவல் விவரக்குறிப்புகளை வேறுபடுத்துகிறது.
(A) நிலையான இரட்டை முனை திரிக்கப்பட்ட டை ராட்கள் (நேராக/மூலைவிட்ட டை ராட்கள்)
1. உட்செலுத்துதல்: டை ராடின் இரு முனைகளையும் பாகங்களில் உள்ள முன் துளையிடப்பட்ட துளைகள் வழியாக வரிசையாகத் திரிக்கவும், தடி கின்க்ஸ் அல்லது திருப்பங்கள் இல்லாமல் நேராக இருப்பதை உறுதிசெய்யவும்.
2. துணை வேலை வாய்ப்பு: பிளாட் வாஷர் → ஸ்பிரிங் வாஷர் → நட்டு வரிசையில் கூறுகளை நிறுவவும்; ஒரு எதிர்ப்பு தளர்ச்சி விளைவை உறுதி செய்ய வசந்த வாஷரில் பிளவு தடுமாறி.
3. ஆரம்ப இறுக்கம்: அடிப்படை பதற்றத்தைப் பயன்படுத்துவதற்கும் கூறுகளில் உள்ள தளர்வை நீக்குவதற்கும் இரு முனைகளிலும் சமச்சீராக நட்டுகளை இறுக்குங்கள்.
4. இறுதி இறுக்கம்: நிலைகளில் இறுக்கவும், ஒரே நேரத்தில் இரு முனைகளிலும் ஒரே நேரத்தில் சக்தியைப் பயன்படுத்துவதன் மூலம் சீரான பதற்றம் மற்றும் ஒட்டுமொத்த நேர்த்தியை உறுதிப்படுத்தவும்; ஒரு நேரத்தில் ஒரு பக்கத்தை முழுமையாக இறுக்க வேண்டாம், ஏனெனில் இது கூறுகளின் தவறான சீரமைப்பு மற்றும் உள்ளூர் அழுத்த செறிவை ஏற்படுத்துகிறது.
5. சீரமைப்பு: பிளம்ப் பாப் அல்லது சீரமைப்பு சரத்தைப் பயன்படுத்தி நேராகவும் சாய்வாகவும் சரிபார்க்கவும்; தேவையான நட்டு நிலைகளை நன்றாக மாற்றவும்.
(B) டர்ன்பக்கிள் டை தண்டுகள் (சரிசெய்யக்கூடிய வகை)
1. டை ராடின் இரு முனைகளையும் கட்டமைப்பு முனைகளுடன் இணைத்து, கொட்டைகளை தளர்வாக நிறுவவும்.
2. டர்ன்பக்கிள் உடலைச் சுழற்று பதற்றத்தை சரிசெய்யவும், ஒட்டுமொத்த இறுக்கத்தைக் கட்டுப்படுத்தவும், கட்டமைப்பு வடிவியல் மற்றும் செங்குத்துத்தன்மை வடிவமைப்பு விவரக்குறிப்புகளைப் பூர்த்தி செய்வதை உறுதி செய்யவும்.
3. சரிசெய்தவுடன், சேவையின் போது சுழற்சி அல்லது தளர்வு ஏற்படுவதைத் தடுக்க, டர்ன்பக்கிளின் இருபுறமும் தளர்த்த எதிர்ப்பு நட்டுகளைப் பூட்டவும்.
4. இணையான டை ராட் குழுக்களுக்கு, நிலையான பதற்றம் மற்றும் சீரான சுமை விநியோகத்தை உறுதி செய்யவும்.
(C) ஸ்பேசர் குழாய்களுடன் நிறுவுதல்
எஃகு ஸ்பேசர் குழாயின் உட்புறம் வழியாக டை ராட் இழை; இரண்டு முனைகளிலிருந்தும் நீண்டுகொண்டிருக்கும் திரிக்கப்பட்ட பிரிவுகளில் துவைப்பிகள் மற்றும் கொட்டைகளை நிறுவவும். ஸ்பேசர் குழாய் சாய்க்காமல் அல்லது இடைவெளிகளை விடாமல் கூறுகளுக்கு எதிராக (செங்குத்தாக அல்லது கிடைமட்டமாக) பொருந்துகிறது என்பதை உறுதிப்படுத்தவும்.
1. கூரை பர்லின் டை தண்டுகள்: கிடைமட்ட டை ராட்கள் நிலையாக இருக்க வேண்டும், மேலும் மூலைவிட்ட டை ராட்கள் வடிவமைப்பு கோணங்களில் நிறுவப்பட வேண்டும்; தளர்ச்சியை நீக்கி, பர்லின்களின் ஒட்டுமொத்த நிலைத்தன்மையை அதிகரிக்க அனைத்து டை ராட்களும் இறுக்கமாகவும் இறுக்கமாகவும் இருக்க வேண்டும்.
2. வால் டை ராட்கள்: சுவர் கூறுகளின் செங்குத்துத்தன்மையைக் கட்டுப்படுத்தும் போது மேலிருந்து கீழாக வரிசையாக நிறுவவும்; டை ராட்கள் கதவுகள், ஜன்னல்கள் அல்லது உறைப்பூச்சு பேனல்களில் தலையிடாது என்பதை உறுதிப்படுத்தவும்.
3. மூலை மற்றும் இறுதி இணைப்புகள்: அனைத்து பொருத்துதல்களும் முழுமையானவை என்பதை உறுதிப்படுத்தவும், இரட்டை தளர்வு எதிர்ப்பு நடவடிக்கைகளை செயல்படுத்தவும், அதிக காற்று சுமைகளுக்கு உட்பட்ட பகுதிகளில் கூடுதல் வலுவூட்டலைப் பயன்படுத்தவும்.
1. காட்சி ஆய்வு: டை ராட்கள் வளைக்காமல் நேராக இருக்க வேண்டும், மேலும் கால்வனேற்றப்பட்ட பூச்சு விரிவான சேதம் இல்லாமல் இருக்க வேண்டும்; பொருத்துதல்கள் முழுமையாக இருக்க வேண்டும், கொட்டைகள் முழுமையாக இறுக்கப்பட்டு, ஸ்பிரிங் வாஷர்கள் முழுமையாக சுருக்கப்பட்டிருக்க வேண்டும்.
2. செயல்பாட்டு ஆய்வு: சட்டசபை தளர்வு அல்லது தள்ளாட்டம் இல்லாமல் இருக்க வேண்டும்; கட்டமைப்பு பரிமாணங்கள் மற்றும் சாய்வு கோணங்கள் வரைபடங்களுடன் இணங்க வேண்டும்.
3. முடிக்கப்பட்ட வேலையின் பாதுகாப்பு: டை ராட்கள் அல்லது கால்வனேற்றப்பட்ட பூச்சுக்கு வெல்டிங் தீக்காயங்களை அடிப்பது, தாக்குவது அல்லது ஏற்படுத்துவது தடைசெய்யப்பட்டுள்ளது; திரிக்கப்பட்ட பகுதிகளில் மோட்டார் அல்லது எண்ணெய் மாசுபடுவதைத் தடுக்கவும்.
4. அரிப்புப் பாதுகாப்பை மீட்டெடுக்க துத்தநாகம் நிறைந்த வண்ணப்பூச்சைப் பயன்படுத்துவதன் மூலம் கால்வனேற்றப்பட்ட பூச்சுகளில் உள்ள உள்ளூர் கீறல்களை உடனடியாக சரிசெய்யவும்.
1. பிளாட் வாஷர்கள் அல்லது ஸ்பிரிங் வாஷர்களைத் தவிர்ப்பது, முழுமையடையாத செட் பொருத்துதல்களை நிறுவுவது அல்லது கால்வனேற்றப்படாத பொருத்துதல்களில் கலக்குவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
2. பொருள் சேதம் அல்லது கால்வனேற்றப்பட்ட பூச்சு தோல்வியடைவதைத் தவிர்ப்பதற்காக, டை ராட்களை நேராக்க சுடர் சூடாக்குவதை கட்டாயப்படுத்துதல், முறுக்குதல் அல்லது பயன்படுத்துதல் தடைசெய்யப்பட்டுள்ளது.
3. சேதமடைந்த நூல்கள் கொண்ட டை ராட்களை பயன்படுத்த வேண்டாம், கால்வனேற்றப்பட்ட பூச்சுகளை கடுமையாக உரித்தல் அல்லது சிதைப்பது/வளைத்தல்.
4. நூல்களை அகற்றுதல் அல்லது கூறு சிதைவதைத் தடுக்க, கொட்டைகளை அதிகமாக இறுக்குவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
5. மழைக் காலநிலையில் வெளிப்புறக் கட்டுமானத்தின் போது நூல்களில் நீண்ட நேரம் தண்ணீர் தேங்குவதால் ஏற்படும் துருவைத் தடுக்க பாதுகாப்பு நடவடிக்கைகளை செயல்படுத்தவும்.
தரநிலைகள்: GB/T 700, GB/T 13912, GB 50017
1. பொதுவான பொருட்கள்
· தரநிலை: Q235B; ஹெவி-டூட்டி/நீண்ட காலம்: Q355B
2. இயந்திர குறிகாட்டிகள்
|
பொருள் தரம் |
மகசூல் வலிமை ReL |
இழுவிசை வலிமை Rm |
எலும்பு முறிவுக்குப் பிறகு நீட்டுதல் |
|
Q235B |
≥235 MPa |
375-500 MPa |
≥26% |
|
Q355B |
≥355 MPa |
470-630 MPa |
≥21% |
3. ராட் விவரக்குறிப்புகள்: பொதுவான விட்டம்: φ8, φ10, φ12, φ14, φ16 மிமீ; நீளம்: ஒவ்வொரு வரைபடத்திற்கும் தனிப்பயனாக்கப்பட்டது (தரநிலை 1-6 மீ); நீள சகிப்புத்தன்மை: ±5 மிமீ
1. நூல் விவரக்குறிப்புகள்: உருண்டையான எஃகு விட்டத்துடன் பொருந்தியது (M8, M10, M12, M14, M16)
2. நூல் வகை: இரட்டை முனை வெளிப்புற நூல்; ஒவ்வொரு முனையிலும் நூல் நீளம் பெயரளவு விட்டம் 2-3 மடங்கு ஆகும்
3. நூல் துல்லியம்: 6 கிராம்; மென்மையான பொருத்தம், எதிர்ப்பு பறிமுதல்
1. பூச்சு தடிமன்
· நிலையான வெளிப்புற பயன்பாடு: ≥70 μm
· கடலோர / அதிக அரிக்கும் சூழல்கள்: ≥85 μm
2. ஒட்டுதல்: உலோகப் பிணைப்பு; தாக்கத்தின் போது உரிக்கப்படுவதில்லை அல்லது உரிக்கப்படுவதில்லை
3. அரிப்பு எதிர்ப்பு: உப்பு தெளிப்பு சோதனை ≥500 மணி; சாதாரண வெளிப்புற நிலைமைகளின் கீழ் சேவை வாழ்க்கை> 20 ஆண்டுகள்
1. நட் கிரேடு: வகுப்பு 4.8 / வகுப்பு 8; ஹாட் டிப் கால்வனேற்றப்பட்ட (அதே பொருள்); நூல்களுடன் துல்லியமான பொருத்தம்
2. பிளாட் வாஷர்: Q235 பொருள், ஹாட் டிப் கால்வனேற்றப்பட்டது; தொடர்பு அழுத்தத்தை விநியோகிக்கிறது; கூறு பெயிண்ட் / பூச்சு பாதுகாக்கிறது
3. ஸ்பிரிங் வாஷர்: உயர் நெகிழ்ச்சி; தளர்த்தப்படுவதைத் தடுக்க அதிக அதிர்வு அல்லது அதிக காற்று வீசும் பகுதிகளில் முதன்மையாகப் பயன்படுத்தப்படுகிறது
4. டர்ன்பக்கிள் (சரிசெய்யக்கூடியது): பொருள்: போலியான 45 # எஃகு, முழுமையாக ஹாட் டிப் கால்வனேற்றப்பட்டது; நிலையான சரிசெய்தல் வரம்பு: ±50-150 மிமீ மிமீ
1. ஏற்றுதல் முறை: இழுவிசை சுமைகளுக்கு மட்டும் வடிவமைக்கப்பட்டது; சுருக்க, வளைவு அல்லது பக்கவாட்டு சுமைகளை வெளிப்படுத்துவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
2. நிறுவல் தேவைகள்: டை ராட் நேராக இருக்க வேண்டும், முறுக்குதல் அல்லது கிங்கிங் இல்லாமல் இருக்க வேண்டும்; இரு முனைகளிலும் உள்ள கொட்டைகள் சமச்சீராக இறுக்கப்பட வேண்டும்.
3. சுற்றுச்சூழல் பொருத்தம்: இயக்க வெப்பநிலை வரம்பு -20°C முதல் 80°C வரை; வலுவான அமிலங்கள் அல்லது வலுவான காரங்களுடன் நீண்ட தொடர்பைத் தவிர்க்கவும்.
1. மேற்பரப்பு பூச்சு: ஒரே மாதிரியான நிறத்துடன் முழுவதும் மேட் வெள்ளி-சாம்பல்; உடைகள் மற்றும் தாக்கத்தை எதிர்க்கும்.
2. மறுபயன்பாடு: கால்வனேற்றப்பட்ட நூல் பூச்சு உள்ளார்ந்த லூப்ரிகேஷனை வழங்குகிறது, பராமரிப்புக்காக பிரித்தெடுக்கும் போது நூல்களைப் பறிமுதல் செய்வதிலிருந்து அல்லது அகற்றுவதைத் தடுக்கிறது.
