இந்த நெடுவரிசைகள் ஒரு மென்மையான, நேரான உருளை சுயவிவரம் மற்றும் வருடாந்திர குறுக்குவெட்டு ஆகியவற்றைக் கொண்டுள்ளன, இது சீரான சுமை விநியோகம் மற்றும் உயர்ந்த அச்சு சுமை தாங்கும் திறனை உறுதி செய்கிறது. அவை மேற்கட்டமைப்பிலிருந்து அடித்தளத்திற்கு சுமைகளை திறம்பட மாற்றுகின்றன மற்றும் ஒளி மற்றும் கனமான எஃகு கட்டமைப்புகள், நிலப்பரப்பு கட்டிடக்கலை, அரங்கங்கள், நடைபாதைகள், தொழில்துறை ஆலைகள் மற்றும் ஆயத்த கட்டிடங்கள் உட்பட பல்வேறு பயன்பாடுகளில் செங்குத்து ஆதரவுக்கு ஏற்றது. அடிப்படைத் தட்டுகள், விறைப்புத் தகடுகள், இணைப்புத் தட்டுகள் மற்றும் அதிக வலிமை கொண்ட போல்ட்கள் போன்ற தேவையான இணைப்புக் கூறுகளுடன் அவை முழுமையாக வருகின்றன.

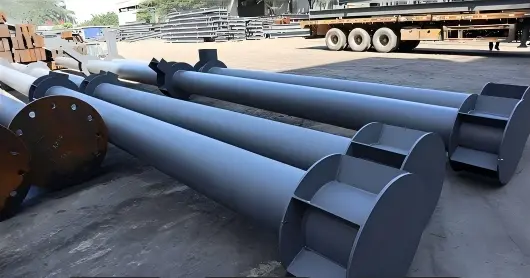

சுற்றறிக்கை வெற்று எஃகு குழாய் நெடுவரிசை என்பது வெற்று, வட்ட குறுக்கு வெட்டு கொண்ட செங்குத்து சுமை தாங்கும் கூறு ஆகும். முதன்மையாக தடையற்ற அல்லது பற்றவைக்கப்பட்ட வட்ட எஃகு குழாய்களால் கட்டப்பட்டது, இந்த நெடுவரிசைகள் எஃகு கட்டமைப்பு கட்டிடங்கள், நகராட்சி திட்டங்கள், பாலங்கள் மற்றும் அரங்கங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன, அங்கு அவை முதன்மையாக அச்சு சுருக்கம், வளைக்கும் தருணங்கள் மற்றும் முறுக்கு தருணங்களைத் தாங்கும்.
1. முக்கிய பண்புக்கூறுகள்
பொருள்: முக்கியமாக கார்பன் கட்டமைப்பு எஃகு மற்றும் குறைந்த அலாய் எஃகு; கால்வனேற்றப்பட்ட பூச்சுகள், அரிப்பு எதிர்ப்பு பூச்சுகள் அல்லது துருப்பிடிக்காத எஃகு ஆகியவை வெளிப்புற அல்லது அரிக்கும் சூழல்களுக்கு கிடைக்கின்றன.
குறுக்கு வெட்டு பண்புகள்: வெளிப்புற விட்டம் (D) மற்றும் சுவர் தடிமன் (t) மூலம் வரையறுக்கப்படுகிறது; வெற்று வட்ட வடிவம் அனைத்து திசைகளிலும் சீரான சுமை விநியோகம், சிறந்த முறுக்கு மற்றும் சுருக்க வலிமை மற்றும் குறைந்தபட்ச அழுத்த செறிவு ஆகியவற்றை உறுதி செய்கிறது.
உற்பத்தி செயல்முறை: தடையற்ற குழாய் நெடுவரிசைகள் (ஒருங்கிணைந்த உருட்டப்பட்ட, அதிக சுமை தாங்கும் திறனை வழங்குதல்) அல்லது பற்றவைக்கப்பட்ட குழாய் நெடுவரிசைகள் (எஃகு தகடுகளை உருட்டுதல் மற்றும் வெல்டிங் செய்வதன் மூலம் உருவாக்கப்பட்டு, குறைந்த செலவில்) கிடைக்கும்.
2. முக்கிய பயன்பாட்டு காட்சிகள்
மிக உயரமான கட்டிடங்கள், பெரிய அளவிலான இடங்கள் (கண்காட்சி மையங்கள்/விளையாட்டு அரங்கங்கள்), அதிவேக இரயில் நிலையங்கள், விதானங்கள், தொழில்துறை ஆலைகள், பாலத் தூண்கள், முனிசிபல் காவலர் இடுகைகள், நிலப்பரப்பு நெடுவரிசைகள் போன்றவற்றுக்கான மையக் குழாய்கள். 3. அடிப்படை விவரக்குறிப்பு குறிப்பு
நிலையான குறியீடு: φ வெளிப்புற விட்டம் × சுவர் தடிமன் × நீளம்; எ.கா., φ219×8×6000 (வெளி விட்டம் 219மிமீ, சுவர் தடிமன் 8மிமீ, நெடுவரிசை நீளம் 6மீ).

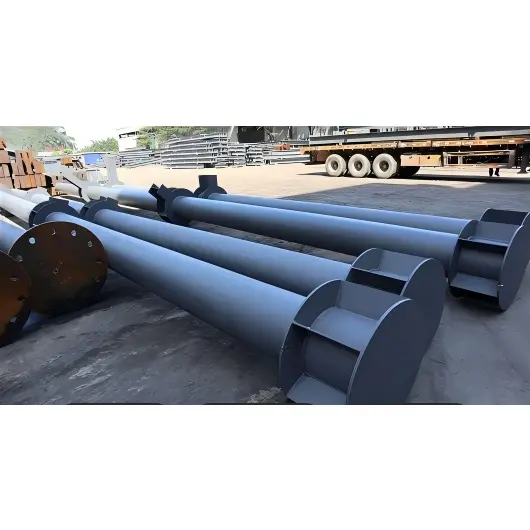

முக்கிய வட்டமான வெற்று எஃகு குழாய் நிரல் உடல், மேல் மற்றும் கீழ் இறுதி இணைப்புகள், இணைக்கும் பாகங்கள் மற்றும் துணை கூறுகளை உள்ளடக்கிய ஒரு முழுமையான அமைப்பு. இது இருப்பிடத்தின் அடிப்படையில் ஐந்து முக்கிய தொகுதிகளாக வகைப்படுத்தப்பட்டுள்ளது: நெடுவரிசை உடல், நெடுவரிசை அடிப்படை/அடித்தளம், நெடுவரிசை மேல் இணைப்பு, பீம்-டு-நெடுவரிசை இணைப்பு மற்றும் துணை பாகங்கள்.
1. நெடுவரிசை உடல் (முக்கிய கூறு)
முக்கிய வட்ட குழாய்: குழாய் விட்டம், சுவர் தடிமன் மற்றும் பொருள் சுமை தேவைகளின் அடிப்படையில் தேர்ந்தெடுக்கப்படுகின்றன; கூடுதல் நீளமான நெடுவரிசைகள் பிரிவுகளில் புனையப்பட்டிருக்கலாம், பிளவுபடுத்துவதற்கான மூட்டுகள் (ஃபிளேஞ்ச், வெல்டிங் அல்லது பிளக்-இன் இணைப்புகள்) பொருத்தப்பட்டிருக்கும்.
வலுவூட்டல் கட்டமைப்புகள் (அதிக சுமை அல்லது உயரமான பயன்பாடுகளுக்கு கட்டாயம்):
உட்புற விறைப்பு வளையங்கள் மற்றும் நீளமான விறைப்பு விலா எலும்புகள்: குழாய் சுவரின் உள்ளூர் வளைவைத் தடுக்க.
இடுப்பு குறைப்பு / விட்டம் மாற்றம் பிரிவு: மேல் மற்றும் கீழ் பிரிவுகளுக்கு இடையில் சுமைகள் வேறுபடும் போது மாறி-விட்டம் வட்ட குழாய்களைப் பயன்படுத்தி மாற்றம்.
2. நெடுவரிசை அடிப்படை அசெம்பிளி (அடித்தளத்துடன் இணைக்கிறது; ஒட்டுமொத்த நிலைத்தன்மையை தீர்மானிக்கிறது)
CHS நெடுவரிசையின் கீழ் பகுதிக்கு ஒரு முழுமையான சுமை தாங்கும் சட்டசபை; இரண்டு பொதுவான வடிவங்கள் உள்ளன:
1) உட்பொதிக்கப்பட்ட நங்கூரம் போல்ட் வகை (மிகவும் பொதுவானது)
·அடித்தட்டு: தடித்த வட்ட அல்லது சதுர எஃகு தகடு, முழுவதுமாக பற்றவைக்கப்பட்டது.
·நங்கூரம் போல்ட்கள்: கான்கிரீட் அடித்தளத்தில் பதிக்கப்பட்ட பல உயர் வலிமை நங்கூரம் போல்ட்.
துணைக்கருவிகள்: கொட்டைகள், துவைப்பிகள், லெவலிங் ஷிம்கள் மற்றும் க்ரூட்டிங் மெட்டீரியல் (இரண்டாம் நிலை க்ரூட்டிங்கிற்காக அடித்தளத்தை சமன் செய்து பாதுகாக்க).
2) செருகு-வகை சாக்கெட் அடித்தளம் (கப் அடித்தளம்)
கான்கிரீட் சாக்கெட் (கப்) + செருகப்பட்ட நெடுவரிசைப் பகுதி + சுற்றிலும் கச்சிதமான கான்கிரீட் அல்லது நுண்ணிய கான்கிரீட்; பொதுவாக நகராட்சி பொறியியல் மற்றும் பாலம் கட்டுமானத்தில் பயன்படுத்தப்படுகிறது.
3. நெடுவரிசை மேல் அசெம்பிளி (படையை மாற்றுகிறது மற்றும் மேல்கட்டமைப்பை ஆதரிக்கிறது)
மேற்கட்டமைப்பு கூறுகளின் வகையின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது:
·நெடுவரிசை மேல் தட்டு: மேல்புறத்தை அடைத்து, குழாயின் உட்புறத்தைப் பாதுகாத்து, மேலே இருந்து சுமைகளை மாற்றும் கேப் பிளேட்.
நெடுவரிசை மேல் இணைப்பு இருக்கை / ஃபிளேன்ஜ்: மேல் வட்ட குழாய்கள், டிரஸ்கள் அல்லது ஸ்பேஸ் பிரேம் சப்போர்ட்களுடன் இணைக்கப் பயன்படுகிறது. ·போஸ்ட் கேப்ஸ் (இயற்கையை ரசித்தல்/பாதுகாப்புகளுக்கு): அலங்கார மற்றும் வானிலை எதிர்ப்பு; கோள, தட்டையான மேல் மற்றும் கூம்பு வடிவங்களில் கிடைக்கும்.
4. பீம்-கோலம் / பைப்-டு-பைப் இணைப்பு இணைப்புகள் (பக்க சுமை பரிமாற்றத்திற்கான பாகங்கள்)
வட்ட குழாய் நெடுவரிசைகளை எஃகு கற்றைகள், இரண்டாம் நிலை உறுப்பினர்கள் மற்றும் அருகிலுள்ள குழாய் நெடுவரிசைகளுடன் இணைப்பதற்கான நிலையான பாகங்கள்:
·சுற்றளவு கோர்பல்ஸ் / லக் பிளேட்கள்: எஃகு கற்றைகளை தாங்கும் வகையில் பைப் பாடியில் வெல்ட் செய்யப்பட்டது.
இணைப்பு விளிம்புகள் / குழாய் கவ்விகள்: ஒரே விட்டம் கொண்ட குழாய்களை இணைப்பதற்கு அல்லது வெவ்வேறு விட்டம் (மூட்டுகளைக் குறைத்தல்) இடையே மாற்றுவதற்கு.
·அதிக வலிமை கொண்ட போல்ட்கள், வெல்டிங் பேக்கிங் பிளேட்டுகள் மற்றும் இணைப்பு தகடுகள்: மூட்டுகளை கட்டுவதற்கும் வலுப்படுத்துவதற்கும்.
5. துணை கூறுகள் (நிறுவல், பாதுகாப்பு மற்றும் பராமரிப்பு)
· தூக்கும் பாகங்கள்: தூக்கும் லக்ஸ், லிஃப்டிங் ரிங்ஸ் (தொழிற்சாலையில் நிறுவப்பட்ட தளத்தில் ஏற்றுவதற்கு வசதியாக உள்ளது).
அரிப்பை-எதிர்ப்பு பாதுகாப்பு: ப்ரைமர், இன்டர்மீடியட் கோட் மற்றும் டாப் கோட் / ஹாட்-டிப் கால்வனேற்றப்பட்ட பூச்சு; அரிப்பு எதிர்ப்பு சீல் (தண்ணீர் உட்புகுதல் மற்றும் துருப்பிடிப்பதைத் தடுக்கும் முனைகள்).
நிறுவல் துணைகள்: பொசிஷனிங் அடைப்புக்குறிகள், தற்காலிக ஆதரவுகள், அனுசரிப்பு மேல் ஜாக்குகள் (நிறுவலின் போது சீரமைப்பு மற்றும் தற்காலிகமாக சரிசெய்தல்).
1.தரமான தொழிற்சாலை வட்ட குழாய் நெடுவரிசை: பிரதான வட்ட குழாய் + அடிப்படை தட்டு + நங்கூரம் போல்ட் + லெவலிங் ஷிம்கள் + மேல் தொப்பி + பைப்-பாடி கார்பெல் + உயர் வலிமை போல்ட் + எதிர்ப்பு அரிப்பை பூச்சு + தூக்கும் லக்.
2.நகராட்சி சாலை காவலரண் போஸ்ட்: பிரதான வட்ட குழாய் + உட்பொதிக்கப்பட்ட அடிப்படை விளிம்பு / கான்கிரீட் பீடம் + அலங்கார மேல் தொப்பி + காவலர் இணைப்பு கிளாம்ப் / லக் பிளேட் + கால்வனேற்றப்பட்ட அரிப்பு எதிர்ப்பு பூச்சு.
3.உயர்-உயர்ந்த எஃகு அமைப்பு பிரிக்கப்பட்ட வட்ட குழாய் நிரல்: பிரிக்கப்பட்ட வட்ட குழாய்கள் + பிளவுபடுத்தும் விளிம்புகள் / வெல்டட் மூட்டுகள் + உள் விறைப்பு வளையங்கள் + உட்பொதிக்கப்பட்ட நங்கூரம் போல்ட் அசெம்பிளி + வருடாந்திர பீம்-நெடுவரிசை இணைப்பு தட்டு + விரிவான எதிர்ப்பு அரிப்பு அமைப்பு.
· வரையறை: வெற்று வட்ட எஃகு குழாயால் செய்யப்பட்ட செங்குத்து சுமை தாங்கும் உறுப்பினர்; சிறந்த இயந்திர பண்புகள் மற்றும் பரந்த அளவிலான பயன்பாடுகளைக் கொண்டுள்ளது. ·சிஸ்டம் லாஜிக்: நெடுவரிசை உடல் + அடிப்படை இணைப்பு அசெம்பிளி + மேல் இணைப்பு சட்டசபை + பக்கவாட்டு இணைப்பு பாகங்கள் + எதிர்ப்பு அரிப்பு/தூக்கும் பாகங்கள்; திட்ட சுமைகள் மற்றும் பயன்பாட்டு காட்சிகளின் அடிப்படையில் முழுமையான உள்ளமைவுகள் தேர்ந்தெடுக்கப்படுகின்றன.
1. வட்ட குறுக்குவெட்டு சீரான அழுத்த விநியோகம், உயர் அச்சு அழுத்த வலிமை மற்றும் சிறந்த முறுக்கு நிலைத்தன்மையை உறுதி செய்கிறது.
2. நெறிப்படுத்தப்பட்ட தோற்றம் குறைந்தபட்சம் இன்னும் ஈர்க்கக்கூடியது, கட்டமைப்பின் ஒட்டுமொத்த அழகியல் முறையீட்டை மேம்படுத்துகிறது.
3. குறைந்த காற்று எதிர்ப்பு வெளிப்புற பயன்பாடுகளுக்கு சிறந்த காற்று செயல்திறனை வழங்குகிறது.
4. இலகுரக இயற்கையானது தூக்குதல் மற்றும் நிறுவலை எளிதாக்குகிறது, இதன் விளைவாக அதிக கட்டுமான திறன் உள்ளது.
5. உள் மற்றும் வெளிப்புற மேற்பரப்புகள் இரண்டும் அரிப்பு எதிர்ப்பிற்காக சிகிச்சையளிக்கப்படலாம், ஈரப்பதத்திற்கு எதிராக நீடித்து நிலைத்திருக்கும் மற்றும் நீண்ட சேவை வாழ்க்கை.
6. விரிவான விவரக்குறிப்புகள் உள்ளன; உயரம், இணைப்பு தகடுகள் மற்றும் உட்பொதிக்கப்பட்ட பாகங்கள் பல்வேறு கட்டிடக்கலை காட்சிகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.
1. சமப்படுத்தப்பட்ட சர்வ திசை சுமை தாங்கும் மற்றும் சிறந்த முறுக்கு செயல்திறன்: நிலைமத்தின் கணம் எல்லா திசைகளிலும் சீரானது (வலுவான மற்றும் பலவீனமான அச்சுகளுக்கு இடையில் வேறுபாடு இல்லை), காற்று சுமைகள், நில அதிர்வு முறுக்கு மற்றும் எச்-பிரிவுகள் அல்லது சதுர குழாய்களை விட விசித்திரமான சுமைகளுக்கு மிகவும் சிறந்த தழுவல் வழங்குகிறது. அவை பெரிய அளவிலான இடங்கள், உயரமான கட்டமைப்புகள் மற்றும் அதிக காற்றுக்கு உட்பட்ட கடற்கரை திட்டங்களுக்கு விருப்பமான தேர்வாகும். மாறாக, சதுர குழாய்கள் மற்றும் H-பிரிவுகள் பலவீனமான அச்சுகள் மற்றும் பக்கவாட்டு முறுக்கு தொடர்பான குறிப்பிடத்தக்க பலவீனங்களைக் கொண்டுள்ளன.
2. அதிக அமுக்க சுமை திறன் மற்றும் அதே அளவு எஃகுக்கான உள்ளூர் கொக்கிக்கு எதிர்ப்பு: அச்சு சுருக்கத்தின் கீழ், வட்ட குழாய் சுவர் முழுவதும் அழுத்தம் சமமாக விநியோகிக்கப்படுகிறது. கொடுக்கப்பட்ட குறுக்கு வெட்டு பகுதிக்கு, சுமை திறன் வரிசையைப் பின்பற்றுகிறது: வட்ட குழாய் > சதுர குழாய் > எச்-பிரிவு எஃகு. ஹெவி-டூட்டி நெடுவரிசைகளை இலகுவாகச் செய்து செலவுகளைக் குறைக்கலாம், எஃகு சேமிப்பு மற்றும் சுய எடையைக் குறைக்கலாம்.
3. குறைந்த காற்று எதிர்ப்பு குணகம்: நெறிப்படுத்தப்பட்ட வட்ட வடிவமானது காற்றின் சுமை வடிவ குணகத்தை தோராயமாக 0.8 இல் விளைவிக்கிறது, சதுர குழாய்களுக்கு 1.3 மற்றும் எச்-பிரிவு எஃகுக்கு 1.5க்கு மேல் இருக்கும். இது உயரமான நெடுவரிசைகள், வெளிப்புற நடைபாதைகள், காற்றாலை ஆதரவுகள் மற்றும் விதான தூண்கள் ஆகியவற்றில் காற்றின் சுமைகளை கணிசமாகக் குறைக்கிறது, இதன் மூலம் அடித்தளத்தை நங்கூரமிடும் செலவைக் குறைக்கிறது.
1. எளிமைப்படுத்தப்பட்ட கூட்டு வடிவமைப்பு மற்றும் நெகிழ்வான பீம்-டு-நெடுவரிசை இணைப்புகள்: எஃகு கற்றைகள் முழு 360° சுற்றளவு முழுவதும் எந்த கோணத்திலும் வட்ட வெற்றுப் பகுதிகளுடன் (CHS) இணைக்க முடியும், சதுரக் குழாய் செங்கோணங்கள் அல்லது H-பீம் விளிம்பு சீரமைப்புகளின் தடைகளைத் தவிர்க்கலாம்; இது சாய்ந்த கற்றைகள், ரேடியல் டிரஸ்கள் மற்றும் பல திசைக் கற்றை குறுக்குவெட்டுகளை உள்ளடக்கிய காட்சிகளுக்கு தெளிவான நன்மைகளை வழங்குகிறது. தரப்படுத்தப்பட்ட வருடாந்திர கோர்பல்கள் மற்றும் கிளாம்ப் இணைப்பிகள் அசெம்பிளியை எளிதாக்குகின்றன.
2. வசதியான பிரிவு பிளவு: முழு சுற்றளவு பட் வெல்டிங் (உள்/வெளிப்புற பெவல்களுடன்) மற்றும் ஃபிளேன்ஜ் இணைப்புகள் இரண்டையும் ஆதரிக்கிறது. வட்டக் குழாய்களில் உள்ள சுற்றளவு வெல்ட்கள் அழுத்தத்தை சமமாக விநியோகிக்கின்றன-சதுரக் குழாய்களைப் போலல்லாமல், அவை மூலைகளில் அழுத்தக் குவிப்புக்கு ஆளாகின்றன, அல்லது விளிம்புகள் மற்றும் வலைகளின் துல்லியமான சீரமைப்பு தேவைப்படும் H-பீம்கள்-இதன் விளைவாக அதிக புனையமைப்பு சகிப்புத்தன்மை ஏற்படுகிறது.
3. சமநிலையான தூக்கும் எடை: சீரான எடை விநியோகம் ஏற்றுதல் போது விசித்திரமான ஏற்றுதல் அல்லது டிப்பிங் அபாயங்களை நீக்குகிறது.
1. அரிப்பைப் பாதுகாப்பதற்கான உகந்த பரப்பு: கொடுக்கப்பட்ட குறுக்குவெட்டுப் பகுதிக்கு, வெளிப்புற மேற்பரப்பு வரிசையைப் பின்பற்றுகிறது: வட்டக் குழாய் < சதுரம்/செவ்வகக் குழாய் < H-பீம். இது தேவையான பெயிண்ட் அல்லது ஹாட் டிப் கால்வனைசிங் பொருட்களின் அளவைக் குறைக்கிறது, செலவுகளைக் குறைக்கிறது. கூர்மையான விளிம்புகள் அல்லது "இறந்த மண்டலங்கள்" இல்லாதது பெயிண்ட் பூலிங் அல்லது தவறவிட்ட இடங்களைத் தடுக்கிறது, வெளிப்புற அரிக்கும் சூழல்களில் உயர்ந்த நீடித்து நிலைத்திருக்கும்.
2. நீர் அல்லது தூசி திரட்சிக்கு "இறந்த மண்டலங்கள்" இல்லை: சதுரக் குழாய்களின் மேல் பள்ளங்கள் அல்லது H-பீம்களின் விளிம்பு சேனல்களைப் போலல்லாமல், மழைநீர் மற்றும் தூசியைப் பிடித்து, அரிப்புக்கு வழிவகுக்கும்-வட்டக் குழாய்களின் வளைந்த மேற்பரப்பு மழைநீரை இயற்கையாகவே ஓட அனுமதிக்கிறது, வெளிப்புற முனிசிபல் பில்லின் நெடுவரிசைகளின் சேவை ஆயுளை கணிசமாக நீட்டிக்கிறது.
IV. கட்டிடக்கலை அழகியல் மற்றும் பயன்பாட்டு காட்சிகளில் தனித்துவமான அம்சங்கள்
1. ஒருங்கிணைந்த அலங்கார வடிவமைப்பு: வளைந்த சுயவிவரமானது இயற்கைக் கட்டிடக்கலை, திரைச் சுவர் மல்லியன்கள் மற்றும் கண்காட்சி மண்டபத்தின் முகப்புகளுக்குப் பொருந்தும். இது கோள வடிவ நெடுவரிசை தொப்பிகள் மற்றும் வளைந்த அலங்கார கூறுகளுக்கு இடமளிக்கிறது, கட்டிடக்கலை அழகியலுடன் கட்டமைப்பு சுமை தாங்கிகளை இணைக்கிறது.
2. வரையறுக்கப்பட்ட இடங்களுக்கான பொருத்தம்: அதே சுமை தாங்கும் திறனுக்கான சிறிய வெளிப்புற விட்டத்தை வழங்குகிறது, இது பயன்பாட்டு ரூட்டிங், உட்புற அலங்கார நெடுவரிசைகள் மற்றும் சிறிய உபகரண ஆதரவுகளுக்கு தனித்துவமான நன்மைகளை வழங்குகிறது. V. செலவு வர்த்தகம் (வேறுபாடுகளை மேம்படுத்துதல்: பலவீனங்கள் மற்றும் வலிமைகள்)
பலவீனங்கள்: அதி கனமான சுமைகள் மற்றும் அடர்த்தியான இடைவெளி கொண்ட சட்ட நெடுவரிசைகளுக்கு, H-பீம்கள் சிறந்த செலவு-செயல்திறனை வழங்குகின்றன. முக்கிய பயன்பாட்டு காட்சிகள்: உயரமான கட்டமைப்புகள், நீண்ட இடைவெளிகள், பல திசை ஏற்றுதல், வெளிப்படும்/காற்று-பாதிப்பு இடங்கள் மற்றும் ஒருங்கிணைந்த கட்டமைப்பு-அலங்கார செயல்பாடுகள்; வட்டவடிவ வெற்றுப் பிரிவுகள் (CHS) இந்தப் பகுதிகளில் குறைந்த மொத்த வாழ்க்கைச் சுழற்சி செலவை வழங்குகின்றன.
எச்-பீம்கள்: பல அடுக்கு, அடர்த்தியான இடைவெளி கொண்ட பிரேம்களில் கவனம் செலுத்துங்கள். சதுர குழாய்கள்: வழக்கமான, சிறிய அளவிலான தொழில்துறை ஆலைகளில் கவனம் செலுத்துங்கள். சுற்றறிக்கை ஹாலோ பிரிவு (CHS) நெடுவரிசைகள்: நீண்ட இடைவெளி, உயரமான, பல திசை ஏற்றுதல் மற்றும் ஒருங்கிணைந்த நிலப்பரப்பு-கட்டமைப்பு திட்டங்களில் கவனம் செலுத்துங்கள்; அவை முறுக்கு எதிர்ப்பு, குறைந்த காற்று எதிர்ப்பு மற்றும் அரிப்பைப் பாதுகாப்பதன் மூலம் ஈடுசெய்ய முடியாத சந்தை நன்மையை நிறுவுகின்றன.
1. தடையற்ற CHS நெடுவரிசைகள்: முடிக்கப்பட்ட தடையற்ற எஃகு குழாய் பங்குகளின் ஆழமான செயலாக்கத்தின் மூலம் உற்பத்தி செய்யப்படுகிறது; பொதுவாக சிறிய முதல் நடுத்தர விட்டம் மற்றும் உயர் துல்லியமான சுமை தாங்கும் நெடுவரிசைகளுக்கு (φ60–φ630) பயன்படுத்தப்படுகிறது.
2. உருட்டப்பட்ட மற்றும் பற்றவைக்கப்பட்ட CHS நெடுவரிசைகள்: எஃகுத் தகடு உருளையில் உருட்டுவதன் மூலம் உற்பத்தி செய்யப்படுகிறது, அதைத் தொடர்ந்து நீளமான மற்றும்/அல்லது சுற்றளவு வெல்டிங்; பெரிய-விட்டம், அதிக-சுமை நெடுவரிசைகளுக்குப் பயன்படுத்தப்படுகிறது (கூடுதல்-பெரிய நெடுவரிசைகளுக்கான நிலையான முறை>φ630).
செயல்முறை 1: மூலப்பொருள் ஆய்வு மற்றும் கட்டிங் லேஅவுட்
1. தடையற்ற குழாய்: பொருள், வெளிப்புற விட்டம், சுவர் தடிமன் மற்றும் குறைபாடு கண்டறிதல் அறிக்கைகளின் உள்வரும் ஆய்வு; CNC மரக்கட்டைகள் அல்லது பிளாஸ்மா கட்டர்களைப் பயன்படுத்தி நீளமாக வெட்டவும்.
2. உருட்டப்பட்ட/வெல்டட் குழாய்: உள்வரும் குறைபாடு கண்டறிதல் மற்றும் எஃகு தகடுகளை சமன் செய்தல்; CNC வளர்ந்த அகலத்திற்கு வெட்டுதல் மற்றும் வளைவு.
வெட்டும் போது வெல்டிங் சுருக்கம் மற்றும் எந்திரத்திற்கான கொடுப்பனவுகள் சேர்க்கப்பட்டுள்ளன.
செயல்முறை 2: உருட்டுதல் மற்றும் உருவாக்குதல் (சுருட்டப்பட்ட/வெல்டட் செய்யப்பட்ட CHSக்கு மட்டும்)
1. எஃகு தகடு மூன்று-ரோல் தட்டு வளைக்கும் இயந்திரத்தைப் பயன்படுத்தி உருளையில் உருட்டப்பட்டது; விளிம்புகள் சீரமைக்கப்பட்டு மூடப்பட்டன.
2. பொருத்துதலுக்கான டேக் வெல்டிங்; சுற்று மற்றும் விளிம்பு தவறான சீரமைப்பு (தவறான சீரமைப்பு ≤ 10% சுவர் தடிமன்).
செயல்முறை 3: பிரதான குழாய் உடல் சீம்களின் வெல்டிங்
1. நீளமான மடிப்பு வெல்டிங்: தானியங்கி நீரில் மூழ்கிய ஆர்க் வெல்டிங் (SAW)-உருட்டப்பட்ட குழாயின் நீளமான மடிப்புக்கு உள் மற்றும் வெளிப்புற மணிகள் இரண்டையும் உருவாக்குகிறது;
2. பிந்தைய வெல்டிங்: வெல்டிங் சீம்களின் காட்சி ஆய்வு → அல்ட்ராசோனிக் சோதனை (UT) (கிரேடு I வெல்ட்களுக்கான 100% ஆய்வு);
3. நீண்ட நெடுவரிசைகளின் பல-பிரிவு பிளவுகளுக்கு சுற்றளவு பட் வெல்டிங்: மேலும் இரட்டை பக்க SAW மற்றும் NDT (அழிவு இல்லாத சோதனை) ஆகியவற்றைப் பயன்படுத்துகிறது.
செயல்முறை 4: வட்ட குழாய்களை வட்டமிடுதல் மற்றும் நேராக்குதல்
உருட்டப்பட்ட மற்றும் பற்றவைக்கப்பட்ட குழாய்கள் குறிப்பிடத்தக்க வெல்டிங் சிதைவை அனுபவிக்கின்றன; ஒரு பிரத்யேக ஹைட்ராலிக் ரவுண்டிங் இயந்திரம் சுற்று மற்றும் நேரான தன்மையை சரி செய்ய பயன்படுத்தப்படுகிறது, ஓவலிட்டியை ≤D/1000 ஆக கட்டுப்படுத்துகிறது; தடையற்ற குழாய்களுக்கு சிறிய நேராக்க மாற்றங்கள் மட்டுமே தேவை.
செயல்முறை 5: எண்ட் பெவலிங் மற்றும் எண்ட்-ஃபேஸ் மெஷினிங் (முக்கியமான செயல்முறை)
CNC லேத் / எண்ட்-ஃபேஸ் மில்லிங்:
குழாயின் இரு முனைகளையும் தட்டையாக அரைத்து, வெல்டிங் பெவல்களை வெட்டி, இறுதி-முகம் செங்குத்தாக இருப்பதை உறுதி செய்தல்;
· ஃபிளேன்ஜ் இணைப்புகள் தேவைப்படும் நெடுவரிசைகளுக்கு, ஃபிளாஞ்சுடன் ஒரு தட்டையான, ஃப்ளஷ் பொருத்தத்தை உறுதி செய்வதற்காக, குழாயின் முடிவில் ஒரு பதிவேடு (ஸ்பிகோட்) துல்லியமான இயந்திரம்.
செயல்முறை 6: நெடுவரிசை-இறுதி கூறுகளின் அசெம்பிளி மற்றும் வெல்டிங்
1. நெடுவரிசை பேஸ் பிளேட் அசெம்பிளி: சதுர/வட்ட அடிப்படைத் தகடுகள் மற்றும் விறைப்பான விலா எலும்புகளின் தளவமைப்பு மற்றும் அசெம்பிளி, அதைத் தொடர்ந்து பொசிஷனிங்கிற்கான டேக் வெல்டிங்;
2. நெடுவரிசை மேல் தட்டு மற்றும் இறுதி தொப்பி: குழாய் திறப்பை மூடுவதற்கும் நீர் உட்செலுத்தலைத் தடுப்பதற்கும் இறுதித் தொப்பியின் முழு மடிப்பு வெல்டிங்;
3. கோர்பல்ஸ் / லக் பிளேட்கள் / வளைய இணைப்பு தகடுகள்: வரைபடங்களின்படி தளவமைப்பு, குழாய் சுற்றளவைச் சுற்றி அசெம்பிள் செய்தல் மற்றும் டேக் வெல்டிங் மூலம் சரிசெய்தல்;
4. உள் விறைப்பு வளையங்கள் (கனமான சுமை உயர்-உயர்ந்த நெடுவரிசைகளுக்கு): பிரிக்கப்பட்ட ஏற்றுதல் மற்றும் உள் வளைய விறைப்புத் தகடுகளை நிறுவுதல், உள் டாக் வெல்டிங் மூலம் சரி செய்யப்பட்டது.
செயல்முறை 7: கூறுகளின் அனைத்து நிலை வெல்டிங்
1. பேஸ் பிளேட் விலா எலும்புகள் மற்றும் கார்பெல்ஸ்: கேஸ் ஷீல்டு வெல்டிங் அல்லது சப்மெர்ஜ் ஆர்க் வெல்டிங் (SAW) பயன்படுத்தி வெல்டிங்;
2. முக்கியமான கூட்டு பற்றவைப்புகள்: வடிவமைப்பு தேவைகளுக்கு ஏற்ப UT அழிவில்லாத சோதனைக்கு உட்பட்டது.
செயல்முறை 8: முடிக்கப்பட்ட தயாரிப்பு திருத்தம் மற்றும் துளை துளைத்தல்
1. சுடர் வெப்பமூட்டும் மற்றும் இயந்திர முறைகளின் கலவையைப் பயன்படுத்தி வெல்டிங் சிதைவு மற்றும் நெடுவரிசை நேராக சரிசெய்தல்;
2. தேவையான இடங்களில் போல்ட் மற்றும் பயன்பாட்டு வரிகளுக்கான துளைகளை CNC துளையிடுதல். செயல்முறை 9: துரு அகற்றுதல் மற்றும் அரிப்பு எதிர்ப்பு சிகிச்சை
1. மில் அளவு மற்றும் துருவை அகற்ற Sa2.5 தரத்திற்கு ஷாட் பிளாஸ்டிங்;
2. பூச்சு: ப்ரைமர் + இடைநிலை கோட் + மேல் பூச்சு; தேவைப்பட்டால் ஹாட்-டிப் கால்வனைசிங் செயல்முறைக்குச் செல்லவும்.
செயல்முறை 10: முடிக்கப்பட்ட தயாரிப்பு எண், ஆய்வு, பேக்கேஜிங் மற்றும் ஏற்றுமதி
1. கூறு ஐடி, கட்டக் கோடுகள் மற்றும் உயர நிலைகளைக் குறிக்கவும்;
2. கிடங்கிற்கு முன் பரிமாணங்கள், வெல்ட்ஸ் மற்றும் அரிப்பு எதிர்ப்பு பூச்சு ஆகியவற்றின் விரிவான ஆய்வு.
1. தடையற்ற வட்ட வெற்று எஃகு குழாய் நெடுவரிசைகள்: குறுகிய செயலாக்க நேரம், நீளமான பற்றவைப்புகள் இல்லை, சிறந்த கட்டமைப்பு ஒருமைப்பாடு; இருப்பினும், குழாய் விட்டம் குறைவாக உள்ளது, மேலும் பெரிய விட்டம் கொண்ட கொள்முதல் செலவுகள் அதிகம்.
2. உருட்டப்பட்ட மற்றும் பற்றவைக்கப்பட்ட வட்ட குழாய் பத்திகள்: முழு தனிப்பயனாக்கக்கூடிய சுவர் தடிமன் கொண்ட தீவிர பெரிய விட்டம் திறன்; கூடுதல் உருட்டல் மற்றும் நீளமான வெல்டிங் படிகளை உள்ளடக்கியது, ஆனால் பெரிய அளவிலான கூறுகளுக்கு குறைந்த செலவுகளை வழங்குகிறது.
IV. சிறப்புத் தனிப்பயனாக்கம் (உயர்ந்த கட்டிடங்களுக்கான மெகா வட்ட குழாய் நெடுவரிசைகள்)
1. கான்கிரீட் நிரப்பப்பட்ட நெடுவரிசைகளுக்கு: குழாய் முனைகளில் க்ரூட்டிங் மற்றும் ஏர்-வென்டிங் துளைகள் முன்கூட்டியே ஒதுக்கப்பட்டுள்ளன;
2. மாறி விட்டம் கொண்ட வட்ட குழாய் நெடுவரிசைகள்: வெவ்வேறு விட்டம்களை இணைக்க ஒரு கூம்பு மாற்றப் பிரிவை (குறைப்பான்) உருட்டுதல் மற்றும் வெல்டிங் மூலம் உருவாக்கப்படுகிறது.
1. பதவி
வடிவம்: ϕD × t × L
·D: வெளிப்புற விட்டம் (மிமீ); பொதுவான அளவுகளில் φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...
·t: சுவர் தடிமன் (மிமீ); 4-50 மி.மீ
· எல்: நிலையான வெட்டு நீளம்; பொதுவாக 6m/9m/12m; பிரிக்கப்பட்ட பிரித்தல் மூலம் கூடுதல் நீண்ட நீளம் அடையப்படுகிறது
2. பரிமாண சகிப்புத்தன்மை
1. ஓவலிட்டி: ≤ D/1000
2. நெடுவரிசைப் பகுதியின் நேரான தன்மை: L/1000க்குள்
3. இறுதி முகம் செங்குத்தாக: ≤ t/10
|
பொருள் |
மகசூல் வலிமை (ReL) |
இழுவிசை வலிமை (Rm) |
நீட்டுதல் |
விண்ணப்ப காட்சிகள் |
|
Q235B |
≥235MPa |
375-500MPa |
≥21% |
சாதாரண பட்டறைகள், காவலரண்கள், நிலப்பரப்பு நெடுவரிசைகள் |
|
Q355B |
≥355MPa |
470-630MPa |
≥21% |
உயரமான கட்டிடங்கள், பெரிய அளவிலான இடங்கள், அதிக சுமை கொண்ட பத்திகள் |
Q355NL குறைந்த வெப்பநிலை தாக்கத்திற்கு அதன் எதிர்ப்பின் காரணமாக குறைந்த வெப்பநிலை பயன்பாடுகளுக்கு தேர்ந்தெடுக்கப்பட்டது.
1. குறுக்கு வெட்டு பண்புகள் (சதுர குழாய்கள்/எச்-பீம்களை விட அதே எடைக்கு மேலானது)
· கைரேஷனின் ஆரம் அனைத்து திசைகளிலும் ஒரே மாதிரியாக உள்ளது; வலுவான மற்றும் பலவீனமான அச்சுகளுக்கு இடையில் வேறுபாடு இல்லை;
· காற்று எதிர்ப்பு குணகம்: μ ≈ 0.8 (சதுர/செவ்வக குழாய்களுக்கு எதிராக 1.3 மற்றும் H-பீம்களுக்கு 1.5); குறைந்த காற்று சுமை தாக்கம்
1. சுருக்க நன்மை: உயர் அச்சு சுருக்க நிலைத்தன்மை குணகம்; சுமை தாங்கும் திறன் அதே குறுக்கு வெட்டு பகுதிக்கான செவ்வக நெடுவரிசைகளை விட அதிகமாக உள்ளது
2. முறுக்கு எதிர்ப்பு: வட்டப் பிரிவுகளுக்கு நிலைமத்தின் துருவ கணம் வட்டம் அல்லாத பிரிவுகளை விட கணிசமாக அதிகமாக உள்ளது; சிறந்த நில அதிர்வு செயல்திறன் மற்றும் விசித்திரமான சுமைகளுக்கு எதிர்ப்பு
1. நீளம்/சுற்றளவு வெல்ட்ஸ் (கிரேடு I): 100% அல்ட்ராசோனிக் சோதனை (UT); தரம் II வெல்ட்ஸ்: 20% ஸ்பாட்-செக் UT;
2. வெல்ட் இழுவிசை வலிமை அடிப்படை உலோகத்தின் நிலையான மதிப்பை விட குறைவாக இல்லை. V. எதிர்ப்பு அரிப்பு விவரக்குறிப்புகள்
1. ஷாட்-பிளாஸ்டிங் துரு அகற்றுதல் தரம்: Sa2.5 (தேசிய தரநிலை);
2. நிலையான பூச்சு அமைப்பு: ப்ரைமர் + இடைநிலை கோட் + டாப்கோட்; மொத்த உலர் பட தடிமன்: 80-160 μm;
3. ஹாட்-டிப் கால்வனைசிங்: ஜிங்க் பூச்சு தடிமன் ≥85 μm; கடலோர அரிக்கும் சூழல்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
1. நிரப்புவதற்கு பொதுவாக பயன்படுத்தப்படும் கான்கிரீட் தரங்கள்: C30, C40, அல்லது C50;
2. எஃகு குழாய் மற்றும் கான்கிரீட் இடையே ஒருங்கிணைந்த சுமை தாங்கும் நடவடிக்கை; ஒட்டுமொத்த அச்சு சுமை தாங்கும் திறன் 2-3 மடங்கு அதிகரித்துள்ளது; பொதுவாக உயர்-உயர்ந்த கட்டமைப்புகளில் பயன்படுத்தப்படுகிறது.
1. ஃபிளேன்ஜ் இணைப்பு: தரம் 8.8 அல்லது 10.9 உயர் வலிமை போல்ட்களைப் பயன்படுத்துகிறது;
2. நெடுவரிசை அடிப்படை தட்டு: தட்டு தடிமன் 16-60 மிமீ; உட்பொதிக்கப்பட்ட நங்கூரம் போல்ட் (M20–M64) பொருத்தப்பட்டிருக்கும்.
